Utest Malzeme Test Cihazları

J-Halkası

Ürün Kodu

UTC-0520  J-Halkası, Dar Aralıklı
UTC-0522  Slamp Konisi, UTC-0520 için
UTC-0524  Taban Plakası, J halkası ve Slamp (çökme)-Akma deneyi için
UTC-0526  Çelik Ağırlıklı Başlık, 9 kg, Slamp Konisi için

Standartlar

TS EN 12350-12, 12350-8

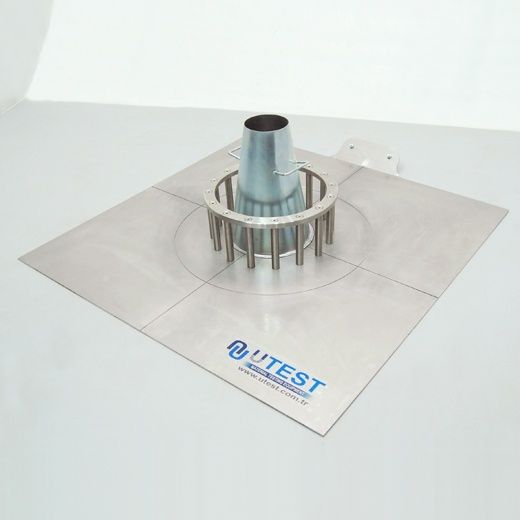

J-Halkası Deneyi, kendiliğinden yerleşen betonun geçiş yeterliliği, yayılma değeri ve T500J akış süresi ölçümünde kullanılır.

18 mm çaplı 16 adet düz çelik çubuk içeren (dar aralıklı) UTC-0520 J-Halkası paslanmaz çelikten imal edilmiştir.

UTC-0522 slamp konisi, üst çapı 100 mm, taban çapı 200 mm ve yüksekliği 300 mm olan korozyona karşı korumalı çelik sacdan imal edilmiştir. Tabanında ayak basma kulakları bulunmaz.

900x900 mm boyutlarındaki UTC-0524 Taban Plakası, TS EN 12350-8 e uygun olarak çelikden imal edilmiştir. Plakanın ortasına, plaka kenarlarına paralel ve birbirine dik iki hat ile merkezleri plakanın merkezi ile çakışan eş merkezli, (210 ± 1) mm ve (500 ± 1) mm çaplı iki daire, kazınarak işlenmiştir.

UTC-0526 Çelik Ağırlıklı Başlık, kendiliğinden yerleşen betonda, J-Halkası veya çökme-akma deneyinde kullanılan bir üründür. Deney sırasında slamp konisinin taban kulaklarına ayak ile basılması yolu ile sabitleme işlevine alternatif oluşturan, koninin sabitlenmesini sağlayan bir üründür.

J-Halkası Deneyi için minumum donanım,  Dar Aralıklı J-Halkası (UTC-0520) ve slamp konisi (UTC-0522) dir.



Boyutlar

Ağırlık  (yaklaşık)

UTC-0520

350x350x140 mm

10 kg

UTC-0522

200x200x300 mm

2 kg

UTC-0524

900x900x12 mm

10 kg

UTC-0526

250x250x50 mm

10 kg
