Servo Kontrollü Otomatik Eğilme Deney Presleri

Ürün Kodu

UTC-5552

100 kN Servo Kontrollü Otomatik Eğilme/Bending

Deney Presi, 220-240 V 50-60 Hz

UTC-5556

300 kN Servo Kontrollü Otomatik Eğilme/Bending

Deney Presi, 220-240 V 50-60 Hz

Standartlar

TS EN 12390-5; 1339, 1340,14488-3, 14488-5; ASTM C78, C293, C1609; EFNARC Püskürtme Beton Rehberi

Servo Kontrollu Otomatik Eğilme/Bending Deney Presleri, özellikle lif takviyeli püskürtme beton numunelerde enerji soğurma/absorbsiyon kapasitesi ölçümü için tasarlanmıştır.

UTC-5552 ve UTC-5556 deney presleri (cihaz kapasitesi sınırları içinde);

  • Lif takviyeli püskürtme beton plak numunelerde, enerji soğurma/absorbsiyon kapasitesi,
  • Lif takviyeli püskürtme beton kiriş numunelerde, dört nokta eğilme (İlk çatlak, nihai ve artık eğilme) dayanımı,
  • Lif takviyeli püskürtme beton çentikli kare plaka numunelerde, EFNARC üç nokta eğilme
  • Beton kiriş, bordür ve zemin döşemesi için beton kaplama plâklarda eğilme dayanımı
  • Beton kiriş numunelerde, yük-sehim ilişkisi

ölçümlerinde kullanlabilir.

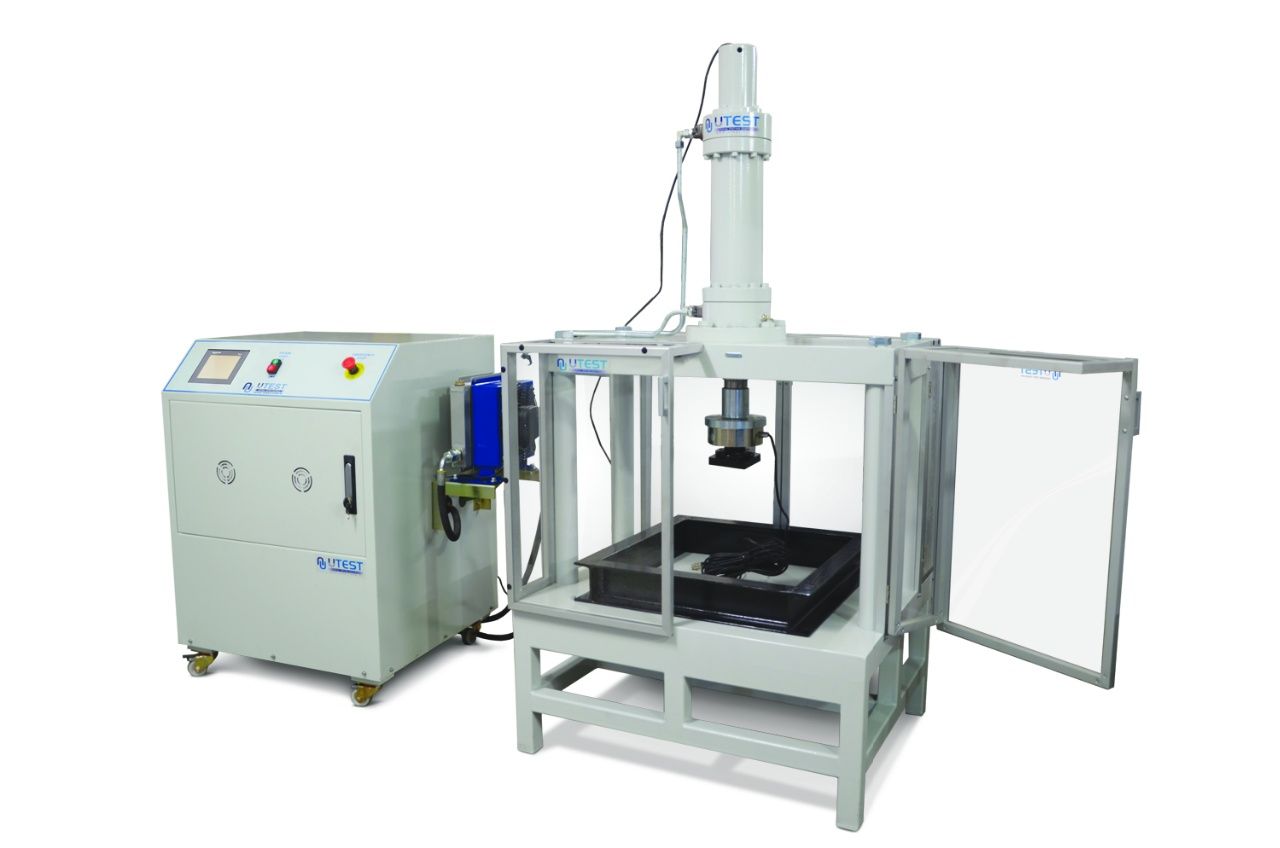

Deney presleri, yüksek rijitliğe sahip dört kolonlu gövde ve servo kontrollü hidrolik güç ünitesinden oluşur.

Yük Gövdesi

Gövdeler, maksimum kapasiteye kadar gövde kolonlarının dönme-burulma yapmasını engelleyecek şekilde tasarlanmış ve gövde kolonları, sıfır toleransla monte edilmiştir

Çift etkili, uzun stroklu ve düşük sürtünmeli piston, gövde üst plakası üzerinde yer alır. Deplasman ölçümü, piston içindeki deplasman sensörü ile yapılır.

Deney sürecinde, yüksek kesinlikte verilerin alınabilmesi hedeflenerek, doğrudan tahrikli servo valf kullanılmıştır.

Dönme önleyici mekanizma, piston kolunu burulmaya  karşı korur.

Enerji soğurum kapasitesi ölçüm deneyi aparat seti dahil, gövde üzerindeki deney aksesuarları kolayca sökülüp yapılacak deneye uygun aksesuvarlar monte edilebilir. Yük gövdesi kumanda ve kontrolü, gövdeden bağımsız servo kontrollü güç ünitesi ile sağlanır.

Talep edilmesi halinde farklı boyutta gövdeler de üretilebilir.

Güç Ünitesi

Hidrolik güç ünitesi,  yüksek basınçlı radyal piston pompasına, yağ seviyesi ve yüksek sıcaklık göstergesine, mekanik filtreli ince yağ akış göstergesine ve soğutma ünitesine  sahiptir.  Tüm kullanım ve kontrol elemanları ünite üzerindedir.

Ücretsiz olarak verilen UTEST yazılım ile, farklı tipte deneyler gerçekleştirilebilir.

Ana Özellikler
  • Yükleme hızı kontrolü (0,01 kN/s ile 100 kN/s  arasında ( Numune rijitliğine bağlı)
  • Üç analog kanal, deplasma sensörleri, ekstansometre, sisteme ilave edilen gövde yük hücresi
  • Sinyal yükseltici, uyarı sensörleri için
  • Her bir kanal için 1/65000 nokta çözünürlük ve 1000 Hz kontrol
  • Bilgisayar bağlantısı için Ethernet portu
  • 240x320 pikselel, LCD ekran
  • Dokunmatik ekran paneli,
  • Son çatlak ( post peak)için, yük, deplasman veya gerinme/strain kontrollü deney
  • Ücretsiz UTEST yazılımı, deney kontrolü ve gelişmiş rapor çıktısı için,
  • Çoklu dil desteği
  • Gerçek zamanlı tarih/saat
Veri Toplama & Bilgisayar Yazılımı

Servo Kontrollu Otomatik Eğilme/Bending Deney Presleri ile birlikte bedelsiz olarak verilen UTEST deney yazılımı,  deneylerin, bilgisayar üzerinden gerçekleştirilmesi, bilgisayar üzerinden cihaza kumanda edilmesi(Start, Stop commands), veri toplanması,  veri raporlanması  v.b. amaçlar için geliştirilmiştir.

Tokluk/ toughness,elastikiyet modulu, poisson oranı ve  enerjiye ait mühendislik fonksiyonları desteklenir. Bu yazılım, deney sürecinde veri toplanmasını ve elde edilen verilere göre basınç veya eğilme veya yarmada çekme deneylerinin gerçekleştirilmesini sağlar.  Veri yönetimi için geliştirilmiş fonksiyonlar sayesinde, tüm kaydedilmiş verilerin kolay bir şekilde yönlendirilmesi sağlanır. Deney sonuçları çıktısı, tanımlanmış tüm deney bilgilerini kapsar. Deney parametreleri ayarlanabilir, firma adı, laboratuvar adı, deney tipi, numune tipi, boyutu, deney tarihi, vb. deney bilgileri kaydedilebilir,  yazılı rapor ve grafik çıktıları alınabilir.

Güvenlik Özellikleri
  • Makineyi aşırı yüklenme riskine karşı koruyan maksimum basınç valfleri
  • Piston hareket mesafesi sınırlayıcı devre kesme anahtarı
  • Acil durum durdurma düğmesi
  • Yazılım ile kontrol edilen maksimum yük sınırlaması
Opsiyonel Aksesuarlar

Yapılacak deneylere uygun aksesuvarlar ayrıca tedarik edilmelidir.

UTC-5501 Eğilme Deneyi Aparat Seti, Beton Kirişler için, 38 mm çap ve 160 mm uzunlukta 2 adet üst ve 2 adet alt mesnet

UTC-5502 Eğilme Deneyi Aparat Seti, Beton Bordürler için, 38 mm çap ve620 mm uzunlukta 2 adet alt mesnet ve bir adet 40 mm çapında oynar başlıklı üst basma pistonunu

UTC-5504 Eğilme Deneyi Aparat Seti,38 mm çapında ve 620 mm uzunluğunda 2 adet alt ve 1 adet üst mesnet

UTC-5506 Yardımcı Deney Çerçevesi, Beton Kirişlerde Sehim Ölçümü için. 2 adet 10 mm lineer potansiyometrik deplasman sensörlü. (100x100x400/500 mm ve 150x150x500/600 mm beton kiriş)

UTC-5507 Yardımcı Deney Çerçevesi, Beton Kirişlerde Sehim Ölçümü için. 2 adet 10 mm yüksek hassasiyetli deplasman sensörlü (100x100x400/500 mm ve 150x150x500/600 mm beton kiriş)

UTC-5508 Enerji Soğurma/Absorpsiyon Kapasitesi Ölçüm Deneyi Aparat Seti, Lif Takviyeli Püskürtme Beton Plak Numuneleri için. EN 14488-5.  EFNARC Rehberi

UTC-5511 Eğilme Deneyi Aparat Seti, EFNARC metodu, kare panel numunelerde üç nokta eğilme dayanımı deneyi için. 30mm çapında ve 620 mm uzunluğunda, 2 adet alt ve 1 adet üst mesnet

UTGM-0090 Çatlak Ağzı Genişlik Değişimi (CMOD) Ölçüm Sensörü, Ölçüm aralığı 7 mm, ölçüm uzunluğu 5 mm.

UTC-5514-Enerji Soğurma/Absorpsiyon Kapasitesi Ölçüm Deneyi Aparat Seti, Lif Takviyeli Püskürtme Beton Numuneleri için. UNI 10854

UTC-4511  Küresel Yataklı, Üst Yükleme Plakası Ø:165 mm ve Alt Yükleme Plakası, Ø:165 mm.

Basınç Dayanım deneyi için (Cihaz kapasitesi ile sınırlı)

Kapasite

UTC-5552

Kapasitenin %1inden başlayan

UTC-5556

Sınıf 1 kalibrasyon

Doğruluk Sınıfı

Kapasitenin %1inden başlayan Sınıf 1 kalibrasyon (TS EN ISO 7500-1)

Kuvvet Ölçüm Aralığı

UTC-5552

1  ile 100 kN arası

UTC-5556

3 ile 300 kN  arası

Hız Aralığı (Deplasman)

0.01 - 50 mm/dakika

Hız Aralığı (Yük)

( Numune Rijitliğine bağlıdır.)

İki Kolon Arası açıklık(Ön/ Kenar

900 / 300 mm

Maksimum Dikey Açıklık

450 mm  (aksesuarsız )

Maksimum Piston Hareket Mesafesi

250 mm

Güç

1500 W

Elektrik Gereksinimi

220-240 V 50-60 Hz

Maksimum Çalışma Basıncı

280 bar

Boyutlar

Gövde

1200 x 600 x 2045 mm

Güç Ünitesi

1100x700x1030mm

Ağırlık(Yaklaşık)

Gövde

3000 kg

Güç Ünitesi

210 kg

Talep edilmesi halinde, farklı voltaj ve frekansa sahip cihazlar  üretilebilir.
