Utest Malzeme Test Cihazları

Otomatik Eğilme Deney Presleri

Ürün Kodu

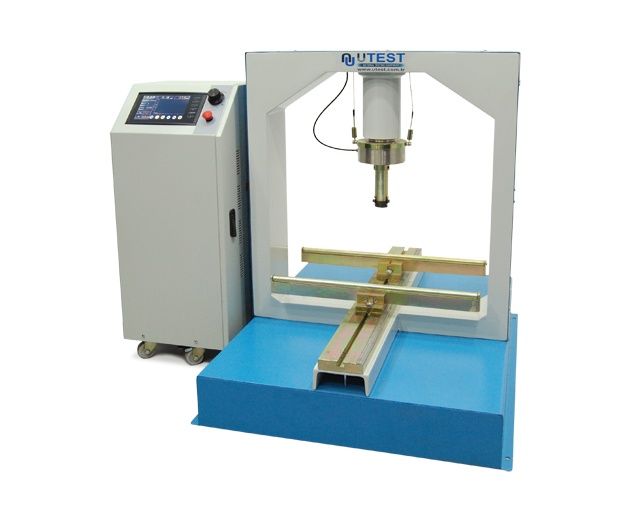

UTC-5540 200 kN Otomatik  Eğilme Deney Presi, 220-240 V 50-60 Hz

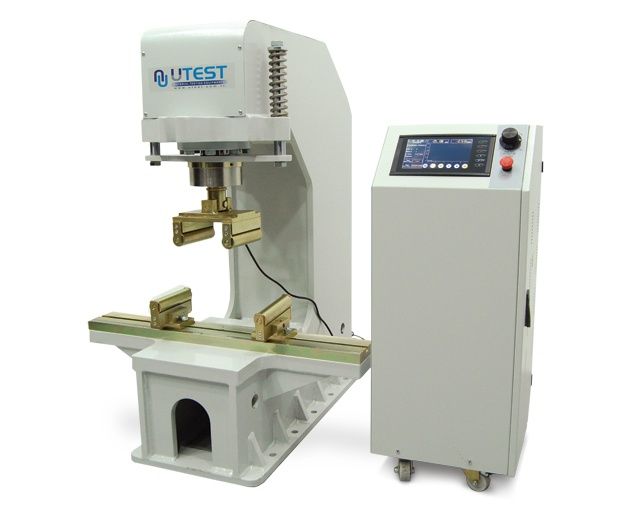

UTC-5542 300 kN Otomatik  Eğilme Deney Presi, 220-240 V 50-60 Hz
UTC-5544 600 kN Otomatik  Eğilme Deney Presi, 220-240 V 50-60 Hz

Standartlar

TS EN 1338, 1339, 1340, 12390-5, 12390-6; BS 1881; ASTM C78, C293, C496

UTEST otomatik 200 kN, 300 kN ve 600 kN kapasiteli eğilme deney presleri, değişik boyut ve özellikteki beton kiriş, beton veya doğal taş bordür,  beton terrazo karo, zemin döşemesi için beton kaplama plâk ve doğal kaplama taşı eğilme deneyleri, beton parke taşı yarmada çekme deneylerinde kullanılmak üzere tasarlanmıştır.

Tüm otomatik eğilme deney presleri, TS EN 12390-5, TS EN 12390-6, TS EN 1338, TS EN 1340, BS 1881, ASTM C78, C293 ve C496 standartlarına uygun olarak,  son teknolojiler kullanılarak sürekli araştırma ve geliştirme faaliyetleri sonucunda, kullanıcı talepleri de dikkate alınarak tasarlanıp üretilmiştir. Eğilme deney presleri, operatör sağlığı ve güvenliği ile ilgili tüm CE normlarının gerekliliklerini de karşılar.

UTEST otomatik eğilme deney presleri, yeterli deneyime sahip olmayan operatörlerin de hiç bir sıkıntı yaşamaksızın deney yapmasına olanak sağlar.

Deneyler, BC 100 Otomatik Kontrol ve Veri Toplama Ünitesi kullanılarak veya presler ile birlikte ücretsiz olarak verilen UTEST yazılım ile biligisayar üzerinden gerçekleştirilebilir. UTEST yazılım ile biligisayar üzerinden deney yapılmasının sağladığı avantajlar (raporlama, grafik çıktısı alma, v.b.) yazılım bölümünde görülebilir.

Numunenin alt yükleme plakası üzerine merkezlenerek yerleştirilmesi ve presin çalıştır duruma getirilmesi sonrası, deney için sadece aşağıdaki işlemlerin gerçekleştirilmesi yeterlidir:

  • Deney parametrelerinin ayarlanması
  • Kontrol ünitesindeki “Start/Başlat” butonuna basılması.
  • Makine otomatik olarak hızlı yaklaşımı başlatır; üst yükleme plakası numuneye temas ettiğinde, hızlı yaklaşım sona erer ayarlanan deney hızında yükleme başlar, numune kırıldığında otomotik olarak durur ve başlangıç durumuna döner.
  • Deney sonucu ve deney parametreleri BC 100 ekranında görüntülenir.

UTEST Otomatik Eğilme Deney Presleri, tam kapasitenin %2 sinden başlayan Sınıf 1 kalibrasyon sağlar.

Otomotik  basınç dayanım presleri,  ağır çalışma koşullarına dayanıklı kaynaklı gövde ve  BC 100 veri toplama ve kontrol üniteli hidrolik güç ünitesinden oluşur.

Eğilme deneyi aparat setleri ayrıca sipariş edilmelidir.

Güvenlik Özellikleri
  • Makineyi aşırı yüklenme riskine karşı koruyan maksimum basınç valfleri
  • Piston hareket mesafesi sınırlayıcı devre kesme anahtarı
  • Acil durum durdurma düğmesi
  • Yazılım ile kontrol edilen maksimum yük sınırlaması



UTC-5540

UTC-5542

UTC-5544

Kapasite

200 kN

300 kN

600 kN

Sınıf 1 doğruluk aralığı

4-200 kN

6-300 kN

12-6000 kN

Çözünürlük

1/ 65.000

1/ 65.000

1/ 65.000

Piston Hareket Mesafesi

100 mm

120 mm

350 mm

Maksimum Dikey Açıklık

425 mm (aksesuarsız)

425 mm (aksesuarsız)

930 mm (aksesuarsız)

Maksimum Yatay Açıklık

650 mm

640 mm

640 mm

Alt Mesnetler Arası Maksimum Açıklık

900 mm

900 mm

2000 mm

Gövde

UTC-5600

UTC-5700

UTC-5800

Güç Ünitesi

UTC-4830

UTC-4830

UTC-4830

Boyutlar -Yaklaşık

Gövde

1000x950x1130 mm

1000x950x1130 mm

1100x2000x2650 mm

Güç Ünitesi

370x400x920

370x400x920

370x400x920

Ağırlık Yaklaşık

Gövde

225 kg

555 kg

2750 kg

Güç Ünitesi

85 kg

85 kg

85 kg
