U ve C Tipi Eğilme Deney Gövdeleri

Ürün Kodu

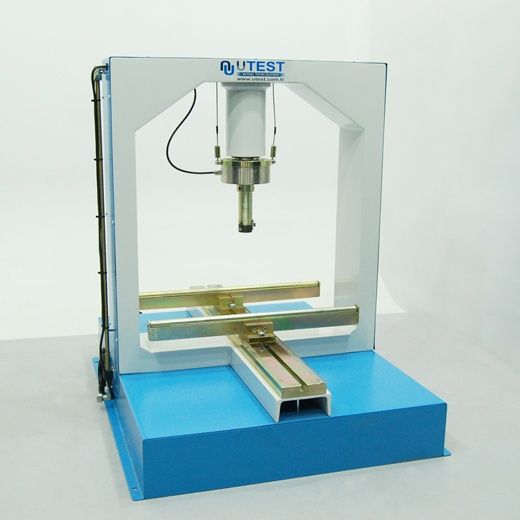

UTC-5600 200 kN Kapasiteli Eğilme Deney Gövdesi U Tipi

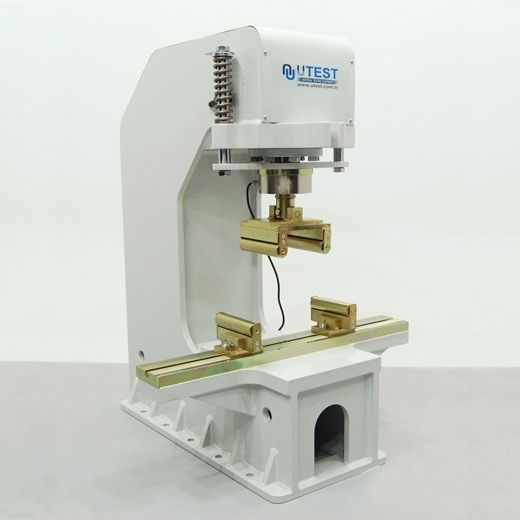

UTC-5700 300 kN Kapasiteli Eğilme Deney Gövdesi C Tipi

Standartlar

TS EN 1338, 1339, 1340, 1341, 1343, 13748-1, 13748-2, 12390-5, 12390-6; BS 1881; ASTM C78, C293, C496

Çok amaçlı UTEST Eğilme Gövdeleri, maksimum yükte minimum deformasyonla, yüksek doğrulukta, tekrarlanabilir deney sonuçlarının elde edilmesi hedeflenerek tasarlanmıştır. Kaynaklı çelik gövdelerde, piston, gövde üst başlığı tarafından taşınır. Tüm gövdeler, tek yönlü aşağı stroklu bir pistona ve piston maksimum hareket mesafesi aşıldığında, makinanın durmasını sağlayan devre kesme anahtarına sahiptir. Yük ölçümlerinde maksimum doğruluk hedeflenerek, piston geri dönüşleri, ölü ağırlık veya yaylı sistem ile sağlanmıştır. Tüm gövdelerde yük ölçümü için yük hücresi kullanılır.

Her bir model, eğilme, kırılma yükü, yarmada çekme, basınç v.b. deneyler için gerekli tüm aksesuarlarla çalışabilecek şekilde tasarlanmıştır. UTC-5600 model 200 kN kapasiteli U tipi ve UTC-5700 model 300 kN kapasiteli C tipi UTEST eğilme gövdesi tasarımları, numunelerin kolay ve pratik şekilde gövdeye yerleştirilmesine olanak sağlar.

Son derece rijit olan C tipi gövde, eğilme deneyleri yanında, deformasyon ve süneklik/düktilite indeksi gibi daha sofistike deneyler içinde idealdir.

Yükleme gövdeleri, yıllar boyunca doğru ve tekrarlanabilir sonuçların alınmasını sağlayacak stabilitede üretilmiştir.

Tüm gövdeler,  UTEST basınç preslerine ikinci bir gövde olarak bağlanabilirler veya herhangi bir UTEST güç ünitesi ile birlikte bağımsız eğilme deney presi olarak kullanılabilirler.

Eğilme deneyi aparat setleri ayrıca sipariş edilmelidir.

Ana Özellikler
  • İki farklı kapasitede yüksek dayanımlı kaynaklı yapı
  • Piston hareket mesafesi ( 100 veya 120 mm) sınırlayıcı devre kesme anahtarı
  • Gerinim tipi yük hücreleri ile yüksek doğrulukta yük ölçümü
  • Belirtilen standartlara uygun farklı aksesuarla kullanım olanağı
  • Herhangi bir UTEST basınç deney presine veya UTEST hidrolik güç ünitesine bağlanarak kullanım olanağı



UTC-5600

UTC-5700

Kapasite

200 kN

300 kN

Piston Hareket Mesafesi

100 mm

120 mm

Maksimum Dikey Açıklık

425 mm

(aksesuarsız)

425 mm

(aksesuarsız)

Maksimum Yatay Açıklık

650 mm

640 mm

Alt Mesnetler Arası Maksimum Açıklık

900 mm

900 mm

Piston Merkezi ile Gövde Kenarı Arası Açıklık

-

320 mm

Boyutlar

1000×950×1130 mm

1100x900x1250 mm

Ağırlık (Yaklaşık)

225 kg

555 kg
