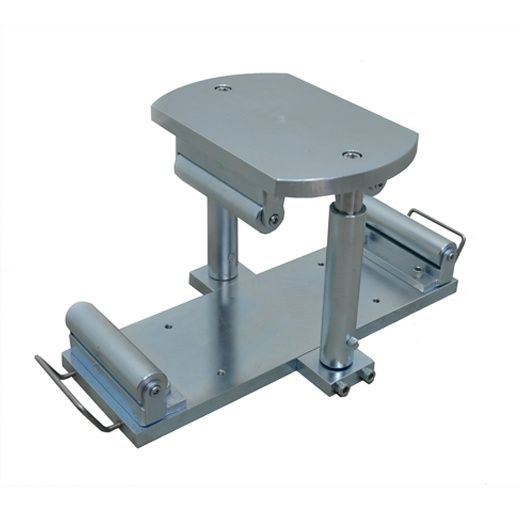

Beton Kirişler için Eğilme Deney Aparatı

Ürün Kodu

UTC-0370 Beton Kirişler için Eğilme Deney Aparatı

Standartlar

TS EN 12390-5; ASTM C78, C293; AASHTO T 97

Eğilme Aparatı 100x100x400-500 mm, 150x150x600-750 mm boyutlarındaki beton kirişlerde orta nokta veya iki-nokta  (ASTM üçüncü-nokta)  yüklemeli eğilme deneyi için kullanılır. Aparat, 38 mm çaplı 160 mm uzunluğunda iki adet üst ve iki adet alt mesnet içerir. 150mm kiriş için ayarlandığında, toplam yükseklik 330mm, 100mm kiriş için ayarlandığında ise toplam yükseklik 290 mm dir.

  • Üst mesnetler arası açılık 100mm veya 150mm
  • Alt  mesnetleri arası açıklık 300mm veya  450mm
  • Maksimum dikey açıklık 160mm ( toplam yükseklik 330mm olduğunda)
  • Minimum dikey açıklık 110mm ( toplam yükseklik 290mm olduğunda)
  • Üst mesnet hareket mesafesi  : 40mm
  • Toplam Genişlik : 310mm

Boyutlar

600x320x290 mm

Ağırlık (yaklaşık)

40 kg
