Utest Malzeme Test Cihazları

Otomatik Dört Kolonlu Basınç Deney Presleri

Ürün Kodu

UTC-5231

2000 kN Otomatik Dört Kolonlu Basınç Dayanım Deney Presi TS EN 220-240 V 50-60 Hz

UTC-5331

3000 kN Otomatik Dört Kolonlu Basınç Dayanım Deney Presi TS EN 220-240 V 50-60 Hz

UTC-5431

4000 kN Otomatik Dört Kolonlu Basınç Dayanım Deney Presi TS EN 220-240 V 50-60 Hz

UTC-5531

5000 kN Otomatik Dört Kolonlu Basınç Dayanım Deney Presi TS EN 220-240 V 50-60 Hz

UTC-0210

Yüksek Hassasiyetli Basınç Sensörü ve Elektroniği

Standartlar

TS EN 12390-3, 12390-4; ASTM C39

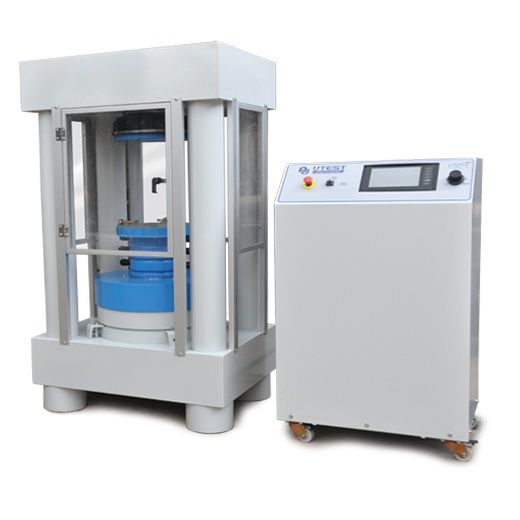

UTEST otomatik dört kolunlu 2000 kN, 3000 kN, 4000 kN ve 5000 kN kapasiteli basınç dayanım deney presleri, değişik boyut ve özellikteki numunelere ait basınç dayanım deneylerinin güvenilir ve tutarlı bir şekilde gerçekleştirilmesi için tasarlanmıştır. TS EN 12390-3, 12390-4, BS 1881 ve ASTM C39 standartlarına uygun olarak,  son teknolojiler kullanılarak sürekli araştırma ve geliştirme faaliyetleri sonucunda, kullanıcı talepleri de dikkate alınarak üretilmiştir. Basınç dayanım deney presleri,  operatör sağlığı ve güvenliği ile ilgili tüm CE normlarının gerekliliklerini de karşılar.

EN standardına uygun yükleme plakaları ile birlikte verilen basınç dayanım deney presleri, uygun yükleme plakaları ile birlikte kullanıldıklarında ASTM C39 standardı hükümlerine uygun hale gelir.

Deneyler, BC 100 Otomatik Kontrol ve Veri Toplama Ünitesiyle veya presler ile birlikte ücretsiz olarak verilen UTEST yazılım ile biligisayar üzerinden gerçekleştirilebilir. UTEST yazılım ile bilgisayar üzerinden deney yapılmasının sağladığı avantajlar (raporlama, grafik çıktısı alma, v.b.) yazılım bölümünde  görülebilir.

2000 kN, 3000 kN, 4000 kN ve 5000 kN kapasiteli dört kolunlu otomatik basınç dayanım deney presleri, yeterli deneyime sahip olmayan operatörlerin de hiç bir sıkıntı yaşamaksızın deney  yapmasına  olanak sağlar.Numuneni alt yükleme plakası üzerine merkezlenerek yerleştirilmesi ve presin çalıştır duruma getirilmesi sonrası, deney için sadece aşağıdaki işlemlerin gerçekleştirilmesi yeterlidir:

  • Deney parametrelerinin ayarlanması
  • Kontrol ünitesindeki “Start/Başlat” butonuna basılması.
  • Makine otomatik olarak hızlı yaklaşımı başlatır; üst yükleme plakası numuneye temas ettiğinde, hızlı yaklaşım sona erer ayarlanan deney hızında yükleme başlar, numune kırıldığında otomotik olarak durur ve başlangıç durumuna döner.
  • Deney sonucu ve deney parametreleri otomatik olarak kaydedilir.

Tüm modeller, TS EN 12390-4, ASTM C39 ve AASHTO T22 standard hükümleri (cihaz kapasitenin % 10 undan başlaması istenir.) üzerinde,  50 kN den başlayan Sınıf 1 kalibrasyon sağlar. Opsiyonel olarak sunulan UTC-0210 yüksek hassasiyetli basınç sensörü ve kalibrasyon prosedürü ile, UTEST yarı otomatik basınç dayanım deney presleri için, tam kapasitenin %1 inden başlayarak tam kapasiteye kadar 1. sınıf kalibrasyon özelliği sağlanabilir. Bu benzersiz performans,  aşağıdakiler dahil, makinanın çok sayıda uygulama için kullanılmasına olanak sağlar:

  • Erken yaş beton basınç dayanım deneyleri
  • Eğilme deneyleri (uygun aparatlar kullanılarak),
  • Harç (çimento) basınç dayanım deneyleri (uygun basınç deney aparatları kullanılarak)
  • Karot (küçük çaplı) basınç dayanım deneyleri

Otomotik basınç dayanım deney presleri,  ağır çalışma koşullarına dayanıklı kaynaklı gövde, BC 100 otomatik kontrol üniteli hidrolik güç ünitesinden oluşur.

UTC-5231 ve UTC-5331 basınç dayanım deney presleri aşağıdakiller ile birlikte verilmektedir;

  • Ø205x90mm, ø205x50mm ve ø205x30mm ara mesafe parçaları,
  • UTC-4513 Üst yükleme plakası (Küresel başlıklı) Ø:300 mm ve alt yükleme plakası Ø:300mm

UTC-5231, UTC-5331 ve 5431 basınç dayanım deney presleri, UTC-4510, UTC-4511, UTC-4512 ve UTC-4515 üst ve alt yükleme plaka setleri ile birlikte de kullanılabilir.

UTC-5431 ve UTC-5531 basınç dayanım deney presleri aşağıdakiller ile birlikte verilmektedir;

  • Ø205x90mm (2 adet) , ø205x50mm(2 adet)  ve ø205x30mm (2 adet)  ara mesafe parçaları,
  • UTC-4513 Üst yükleme plakası (Küresel başlıklı) Ø:300 mm ve alt yükleme plakası Ø:300mm

UTC-5431 ve UTC-5531 basınç dayanım deney presleri, UTC-4510, UTC-4511, UTC-4512  ve UTC-4515 üst  ve alt yükleme plaka  setleri  ile birlikte de kullanılabilir.

Güvenlik Özellikleri
  • Makineyi aşırı yüklenme riskine karşı koruyan maksimum basınç valfleri
  • Piston hareket mesafesi için devre kesme anahtarı
  • Acil durum durdurma düğmesi
  • Yazılım ile kontrol edilen maksimum yük sınırlaması
  • Ön ve arka koruyucu kapılar

Model

UTC-5231

UTC-5331

UTC-5431

UTC-5531

Kapasite

2000 kN

3000 kN

4000 kN

5000 kN

Standard

TS EN 12390-4

TS EN 12390-4

TS EN 12390-4

TS EN 12390-4

Yükleme plakaları ve ilâve başlıkların yüzey pürüzlülük değeri

≤3.2µm

≤3.2µm

≤3.2µm

≤3.2µm

Alt Yükleme Plakası  Boyutu ( C )

Ø300 mm

Ø300 mm

Ø300 mm

Ø300 mm

Küresel Yatklı Üst  Yüklme Plakası Boyutu

Ø300 mm

Ø300 mm

Ø300 mm

Ø300 mm

Alt-üst yükleme plakaları arası maksimum dikey açıklık

340 mm

340 mm

520 mm

520 mm

Piston çapı

300 mm

350 mm

400 mm

450mm

Maksimum piston hareketi

50 mm

50 mm

100 mm

120mm

Yatay Açıklık

385 mm

445 mm

495 mm

515mm

Güç

750 W

750 W

750 W

750 W

Yağ Kapasitesi

20 L

20 L

20 L

20 L

Maksimum Çalışma Basıncı

280 Bar

310 Bar

315 Bar

350

Gövde

UTC-5720

UTC-5730

UTC-5740

UTC-5750

Hidrolik Ünite

UTC-4830

UTC-4830

UTC-4840

UTC-48400

Boyutlar

 (En/Boy/Yük. )

Gövde

630x660x1090 mm

735x670x1140 mm

805x710x1370 mm

865x640x1570 mm

Hidr.Unite

370x400x920

605x455x1015

Ağırlık

Gövde

1030 kg

1800 kg

2350 kg

3150 kg

Hidr.Unite

85 kg

150 kg

Numunenin yerleştirileceği yatay açıklık, yükleme plakaları kenarı ile sınırlıdır. Numune kenarı, yükleme plakası kenarından dışarı taşmayacak şekilde, merkezlenerek yerleştirilmelidir.

Numune boyutuna uygun düşey açıklık, ara mesafe parçaları ile ayarlanabilir.
