Utest Malzeme Test Cihazları

Otomatik Basınç Deney Presleri

Ürün Kodu

UTC-4031

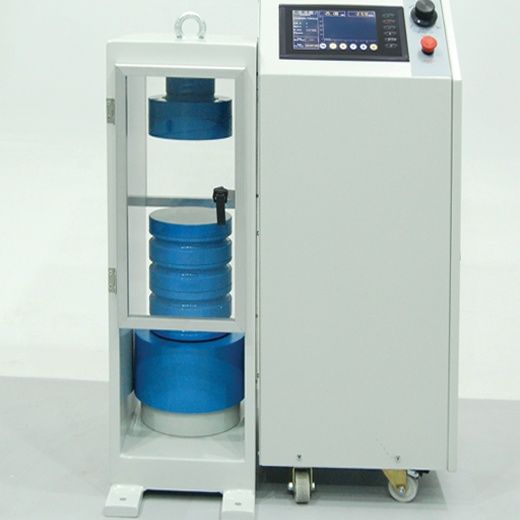

600 kN Otomatik Basınç Dayanım Test Presi,

220-240 V 50-60 Hz

UTC-4131

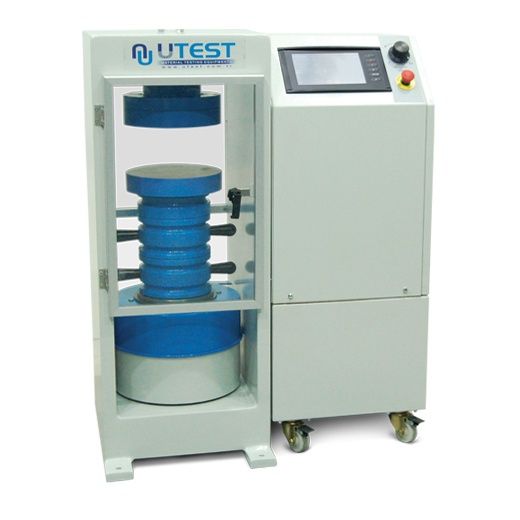

1500 kN Otomatik Basınç Dayanım Test Presi,

220-240 V 50-60 Hz

UTC-0210

Yüksek Hassasiyetli Basınç Dayanım

Sensörü ve Elektroniği

Standartlar

ASTM C39; AASHTO T22; TS EN ISO 7500

UTEST 600 kN ve 1500 kN otomatik basınç dayanım test presleri, değişik boyut ve özellikteki numunelere ait basınç dayanım deneylerinin güvenilir ve tutarlı bir şekilde gerçekleştirilmesi için tasarlanmıştır.

UTC-4031 ve UTC-4131 basınç dayanım test presleri, ASTM C39; AASHTO T22; TS EN ISO7500 standardlarına uygun olarak, son teknolojiler kullanılarak sürekli araştırma ve uygulama faaliyetleri sonucunda, kullanıcı talepleri de dikkate alınarak üretilmiştir. Basınç dayanım test presleri,  operatör sağlığı ve güvenliği ile ilgili tüm CE normlarının gerekliliklerini karşılar. Kullanıcı dostu tasarımlar, yeterli deneyime sahip olmayan operatörlerin de hiç bir sıkıntı yaşamaksızın deney yapabilmesine olanak sağlar.

Numunenin alt yükleme plakası üzerine merkezlenerek yerleştirilmesi ve presin çalıştır duruma getirilmesi sonrası, deney için sadece aşağıdaki işlemlerin gerçekleştirilmesi yeterlidir:

  • Deney parametrelerinin ayarlanması
  • Kontrol ünitesindeki “Start/Başlat” butonuna basılması.
  • Makine otomatik olarak hızlı yaklaşımı başlatır; üst yükleme plakası numuneye temas ettiğinde, hızlı yaklaşım sona erer ayarlanan deney hızında yükleme başlar, numune kırıldığında otomotik olarak durur ve başlangıç durumuna döner.
  • Deney sonucu ve deney parametreleri otomatik olarak kaydedilir.

Tüm modeller,   ASTM C39, AASHTO T22 ve TS EN ISO 7500 standard hükümleri (cihaz kapasitenin % 10 undan başlaması istenir.) üzerinde,50 kNden başlayan Sınıf 1 kalibrasyon sağlar. Opsiyonel olarak sunulan UTC-0210 yüksek hassasiyetli basınç sensörü  ve kalibrasyon prosedürü ile, UTEST  otomatik basınç dananım test preslerinde, tam kapasitenin %1 inden başlayan 1. sınıf kalibrasyon özelliği sağlanabilir. Bu benzersiz performans,  aşağıdakiler dahil,  makinanın çok sayıda uygulama için kullanılmasına olanak sağlar:

  • Erken yaş beton basınç dayanım deneyleri
  • Eğilme deneyleri (uygun aparatlar kullanılarak),
  • Harç (çimento) basınç dayanım deneyleri (uygun basınç deney aparatları kullanılarak)
  • Karot (küçük çaplı) basınç dayanım deneyleri

Otomotikbasınç dayanım test presleri,  ağır çalışma koşullarına dayanıklı kaynaklı gövde ve  BC 100 veri toplama ve kontrol üniteli hidrolik güç ünitesinden oluşur.

UTC-4031 (600 kN) basınç dayanım test presleri aşağıdakiler ile birlikte verilmektedir;

  • Ø165x90 mm,  Ø165x50 mm, Ø 165x30 mm ve Ø165x15 mm ara mesafe parçaları,
  • UTC-4511 Üst yükleme plakası (Küresel başlıklı)Ø:165 mm ve alt yükleme plakası Ø:165mm

UTC-4031 basınç dayanım test presleri, UTC-4510 üst ve alt yükleme plaka seti ile birlikte de kullanılabilir.

UTC-4131 (1500 kN) basınç dayanım test presleri aşağıdakiler ile birlikte verilmektedir;

  • Ø165x90 mm, Ø165x50 mm, 2 adet Ø165x30 mm ve Ø165x15 mm  ara mesafe parçaları,
  • UTC-4512 Üst yükleme plakası (Küresel başlıklı)Ø:216 mm ve alt yükleme plakası Ø:216mm

UTC-4131 basınç dayanım deney presleri, UTC-4510 , UTC-4511  ve UTC-4515 üst  ve alt yükleme plaka  setleri ile birlikte de kullanılabilir.

GüvenlikÖzellikleri
  • Makineyi aşırı yüklenme riskine karşı koruyan maksimum basınç valfleri
  • Piston hareket mesafesi için devre kesme anahtarı
  • Acil durum durdurma düğmesi
  • Yazılım ile kontrol edilen maksimum yük sınırlaması
  • Ön ve arka koruyucu kapılar

Model

UTC-4031

UTC-4131

Kapasite

600 kN

1500 kN

Standard

ASTM C39; AASHTO T22

ASTM C39; AASHTO T22

Yükleme plakaları ve ilâve başlıkların yüzey pürüzlülük değeri

≤ 3.2μm

≤ 3.2μm

Alt yükleme plakası boyutu

Ø165 mm

Ø216 mm

Küresel Başlıklı ÜstYükleme Plakası Boyutu

Ø165 mm

Ø216 mm

Alt-üst yükleme plakaları arası maksimum dikey açıklık

340 mm

370 mm

Piston çapı

150 mm

230 mm

Maksimum piston hareketi

50 mm

50 mm

Yatay açıklık

230 mm

320 mm

Güç

750 W

750 W

Yağ kapasitesi

20 L

20 L

Maksimum Çalışma Basıncı

335 Bar

355 Bar

Boyutlar (gxuxy)

660x500x900 mm

750x500x930 mm

Ağırlık

420 kg

625 kg

Numunenin yerleştirileceği yatay açıklık, yükleme plakaları kenarı ile sınırlıdır.

Numune kenarı, yükleme plakası kenarından dışarı taşmayacak şekilde, merkezlenerek yerleştirilmelidir.

Numune boyutuna uygun düşey açıklık, ara mesafe parçaları ile ayarlanabilir.

Beton Test Presinde silindir ve küp numuneler kırılabilir.
