Utest Malzeme Test Cihazları

Yarı Otomatik Basınç Deney Presleri

Ürün Kodu

UTC-4021

600 kN Yarı-Otomatik Basınç Dayanım Deney Presi,

220-240 V 50-60 Hz

UTC-4121

1500 kN Yarı Otomatik Basınç Dayanım Deney Presi,

220-240 V 50-60 Hz

UTC-0210

Yüksek Hassasiyetli Basınç Sensörü ve Elektroniği

Standartlar

ASTM C39; AASHTO T22; TS EN ISO 7500

600kN ve 1500 kN kapasiteli UTEST yarı otomatik (motorlu) basınç dayanım deney presleri, değişik boyut ve özellikteki numunelere ait basınç dayanım deneylerinin güvenilir ve tutarlı bir şekilde gerçekleştirilmesi için tasarlanmıştır. UTC-4021 ve UTC-4121 basınç dayanım deney presleri, ASTM C39; AASHTO T22; ISO EN 7500 standardlarına uygun olarak, son teknolojiler kullanılarak sürekli araştırma ve uygulama faaliyetleri sonucunda, kullanıcı talepleri de dikkate alınarak üretilmiştir. Basınç dayanım deney presleri,  operatör sağlığı ve güvenliği ile ilgili tüm CE normlarının gerekliliklerini de karşılar. Kullanıcı dostu tasarımlar, yeterli deneyime sahip olmayan operatörlerin de hiç bir sıkıntı yaşamaksızın deney yapabilmesine olanak sağlar.

Tüm modeller,   ASTM C39, AASHTO T22 ve TS EN ISO 7500 standard hükümleri (cihaz kapasitenin % 10 undan başlaması istenir.) üzerinde, 50 kN  den başlayan Sınıf 1 kalibrasyon sağlar. Opsiyonel olarak sunulan UTC-0210 yüksek hassasiyetli basınç sensörü ve kalibrasyon prosedürü ile, UTEST yarı otomatik basınç dayanım deney preslerinde, tam kapasitenin %1 inden başlayan 1. sınıf kalibrasyon özelliği sağlanabilir. Bu benzersiz performans,  aşağıdakiler dahil, makinanın çok sayıda uygulama için kullanılmasına olanak sağlar:

  • Erken yaş beton basınç dayanım deneyleri
  • Eğilme deneyleri (uygun aparatlar kullanılarak),
  • Harç (çimento) basınç dayanım deneyleri (uygun basınç test aparatları kullanılarak)
  • Karot (küçük çaplı) basınç dayanım deneyleri

Yarı otomotik basınç dayanım presleri,  ağır çalışma koşullarına dayanıklı kaynaklı gövde ve LPI pille  çalışabilen dijital okuma üniteli yarı otomatik (motorlu)  hidrolik güç ünitesinden oluşur.

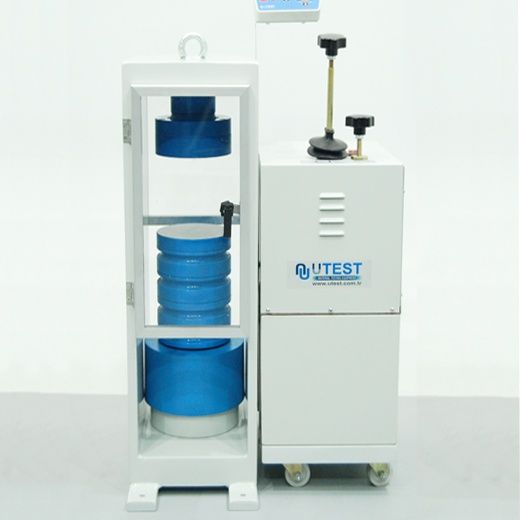

UTC-4021 (600 kN) basınç dayanım deney presleri aşağıdakiler ile birlikte verilmektedir;

  • Ø165x90 mm,  Ø165x50 mm, Ø 165x30 mm ve Ø165x15 mm  ara mesafe parçaları,
  • UTC-4511 Üst yükleme plakası (Küresel başlıklı) Ø:165 mm ve alt yükleme plakası Ø:165mm

UTC-4021 basınç dayanım deney presi, UTC-4510 üst ve alt yükleme plaka seti ile birlikte de kullanılabilir.

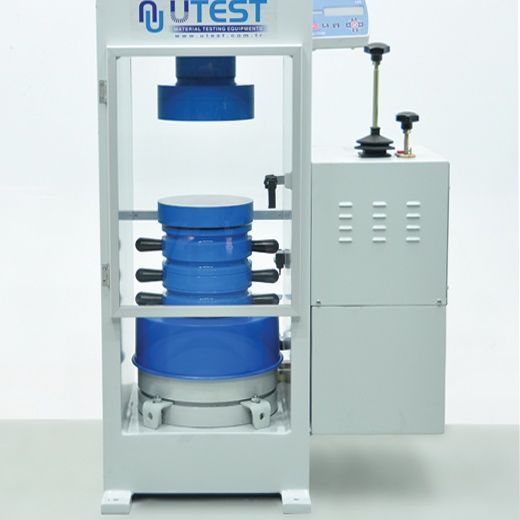

UTC-4121 (1500 kN) basınç dayanım deney presleri aşağıdakiler ile birlikte verilmektedir;

  • Ø165x90 mm, Ø165x50 mm, 2 adet Ø165x30 mm ve Ø165x15 mm  ara mesafe parçaları,
  • UTC-4512 Üst yükleme plakası (Küresel başlıklı) Ø:216 mm ve alt yükleme plakası Ø:216mm

UTC-4121 basınç dayanım deney presi,  UTC-4510, UTC-4511 ve UTC-4515 üst  ve alt yükleme plaka  setleri ile birlikte de kullanılabilir.

Güvenlik Özellikleri
  • Makineyi aşırı yüklenme riskine karşı koruyan maksimum basınç valfleri
  • Piston hareket mesafesi için devre kesme anahtarı



TEKNİK ÖZELLİKLER

Model

UTC 4021

UTC 4121

Kapasite

600 kN

1500 kN

Standard

ASTM C39

ASTM C39

Yükleme plakaları ve ilâve başlıkların yüzey pürüzlülük değeri

≤ 3.2μm

≤ 3.2μm

Alt Yükleme Plakası  Boyutu

Ø165 mm

Ø216 mm

Küresel Yataklı Üst Yükleme Plakası Boyutu

Ø165 mm

Ø216 mm

Alt-üst yükleme plakaları arası maksimum dikey açıklık

340 mm

370 mm

Piston çapı

150 mm

230 mm

Maksimum piston hareketi

50 mm

50 mm

Yatay Açıklık

230 mm

320 mm

Yağ Kapasitesi

12 L

12 L

Maksimum Çalışma Basıncı

340 Bar

362 Bar

Boyutlar  ( EnxBoyxYükseklik)

590x500x800 mm

680x500x930 mm

Ağırlık

385 kg

590 kg

Numunenin yerleştirileceği yatay açıklık, yükleme plakaları kenarı ile sınırlıdır. Numune  kenarı, yükleme plakasına kenarından dışarı taşmayacak şekilde, merkezlenerek yerleştirilmelidir.

Deney uygulanacak numune boyutuna uygun düşey açıklık, ara mesafe parçaları ile ayarlanabilir.
