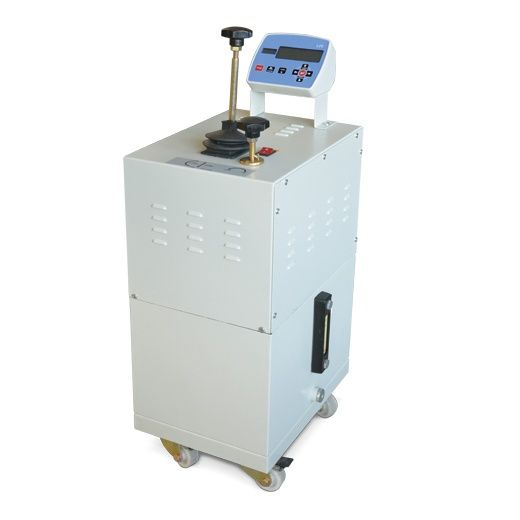

Motorlu (Yarı Otomatik) Güç Ünitesi

Ürün Kodu

UTC-4820     Motorlu (Yarı otomatik) Güç Ünitesi, 220-240 V 50-60 Hz
UTC-4920     LPI pille çalışabilen dijital okuma ünitesi

Motorlu (Yarı Otomatik) Hidrolik Güç Unitesi,  yük gövdeleri için gerekli olan yağın,  oransal basınç kontrol valfi yardımı ile kontrollu bir şekilde sağlanması amacı ile tasarlanmıştır. UTC-4820 Ünite ile, farklı yük gövdeleri için ihtiyaç duyulan farklı yükleme hızları üretilebilir.  Hızlı yaklaşım pompası standart olarak tedarik edilir Aşırı yüklemenin önlenebilmesi için, güvenlik valfi (Maksimum basınç valfi) ile donatılmıştır. Maksimum çalışma basıncı 600 bar dır.

Çift Kademeli Pompa

Çift kademeli pompa iki gruptan oluşur:

  • Düşük basınç dişli pompa
  • Yüksek basınçlı, radyal piston pompası

Yüksek debili düşük basınçlı dişli pompa hızlı ön yükleme için kullanılır, Deney uygulamaları için gerekli yüksek  basınçlı yağ, düşük basınçlı radyal piston pompası ile sağlanır. Makinenin hızlı yaklaşım özelliği, pistonun yukarı yönde harekete başlaması ile numunenin üst basınç plakası ile temas ettiği ana kadar geçen süreyi kısaltır ve belirli bir zaman aralığında, çok sayıda numune üzerinde deney yapılmasının gerekli olduğu laboratuvarlarda, zaman tasarrufu sağlar.

Motor

Çift kademeli pompayı çalıştıran AC motor,

220 V, 50-60 Hz, 3 faz, 1 hp ve 550 W

Dağıtım Bloğu

Dağıttım bloğu, çift kademeli pompadan gelen yağın, akış yönü kontrolünü sağlar. Dağıtım bloğu üzerine monte edilmiş parçalar;

  • Güvenlik valfi (maksimum basınç valfi)
  • Basınç tahliye valfi,
Yağ Tankı

Deney sürecinde hidrolik sistemin doldurulması ve pistonun itilmesi için gerekli yağ, 20 litre kapasiteli tankta depolar. Tankda, 46 no.lu hidrolik motor yağı kullanılır. Yağ seviye ve sıcaklığı, tankın üzerine monte edilmiş olan gösterge üzerinden görülebilir

Güvenlik Özellikleri
  • Makineyi aşırı yüklenme riskine karşı koruyan maksimum basınç valfleri
  • Piston hareket mesafesi için devre kesme anahtarı

Boyutlar

300x420x850 mm

Ağırlık (yaklaşık)

70 kg

Güç

550 W
