Utest Malzeme Test Cihazları

Üst Yükleme Plakaları (Küresel Yataklı)

Ürün Kodu

UTC-4510

Üst Yükleme Plakası (Küresel Yataklı )
Ø 105 mm ve Alt Yükleme Plakası
Ø 105 mm, ASTM C39

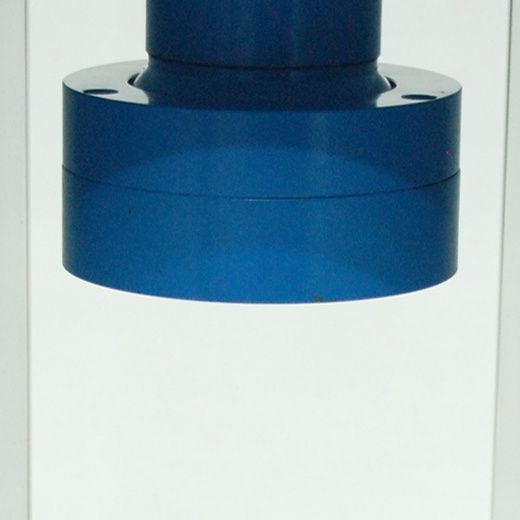

UTC-4511

Üst Yükleme Plakası (Küresel Yataklı)
Ø 165 mm ve Alt Yükleme Plakası
Ø 165 mm, ASTM C39

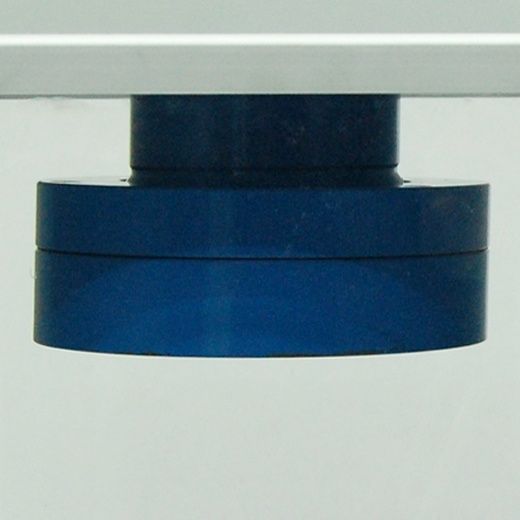

UTC-4512

Üst Yükleme Plakası (Küresel Yataklı)
Ø 216 mm ve Alt Yükleme Plakası
Ø 216 mm, ASTM C39

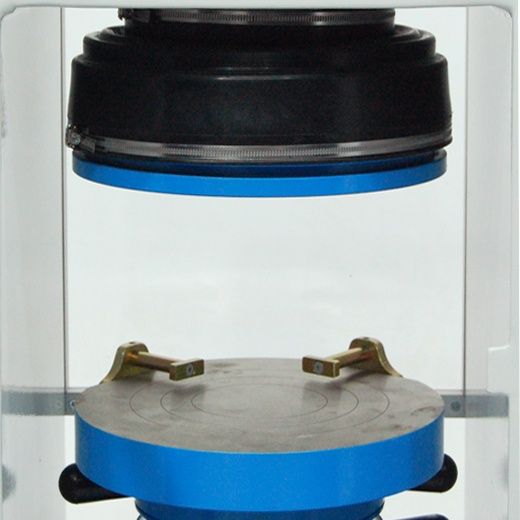

UTC-4513

Üst Yükleme Plakası (Küresel Yataklı)
Ø 300 mm ve Alt Yükleme Plakası
Ø 300 mm, TS EN 12390-4

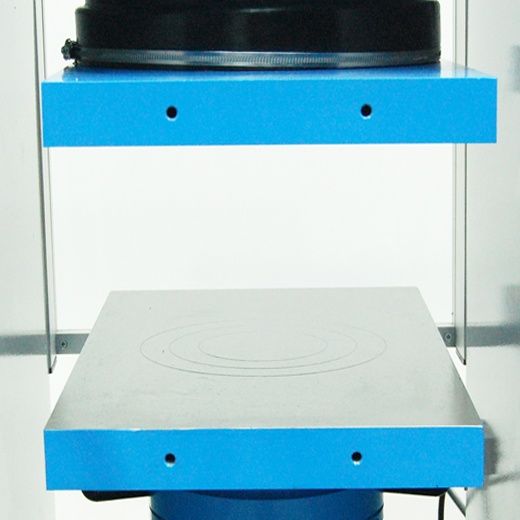

UTC-4515

Üst Yükleme Plakası(Küresel Yataklı)
310x500x38 mm ve Alt Yükleme Plakası 310x500x38 mm, TS EN 772-1

Standartlar

ASTM C39; TS EN 12390-4, 772-1

Aşağıdaki değişik tip ve boyutlardaki yükleme plakaları kullanılarak, farklı boyutlardaki silindir, küp ve benzeri numunelere ait deneyler yapılabilir.

  • Yüksek kalitede çeliğin işlenmesi, sertleştirilmesi (en az ilgili standarda belirtilen sertlikte) ve daha sonra yüzey dokusunun pürüssüz hale getirilmesi yolu ile üretilmiştir.
  • Yükleme plakaları ve ilâve plakaların yüzey dokusu pürüzlülük değeri ≤ 3.2 µm’dir.
  • 100 mm ve 150 mm küp, 100 mm ve 150 mm silindir şekilli numunelerin merkezlenebilmesi için, UTC-4511, UTC-4512 ve UTC- 4513 ün, alt yükleme plakaları üzerinde daire şekilli merkezlenme çizgileri bulunmaktadır.

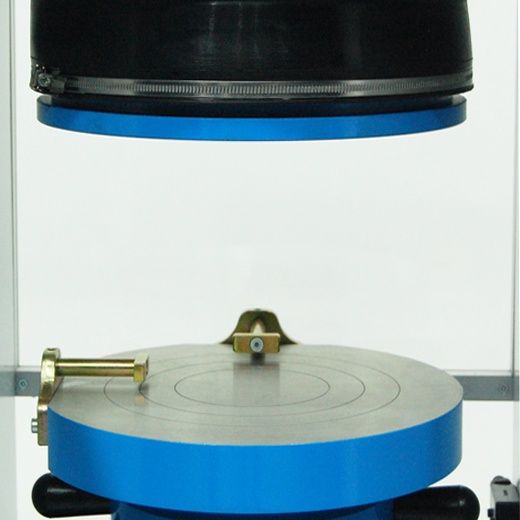

  • 300 mm çaplı UTC-4513 ün, alt yükleme plakası üzerinde, merkezleme aparatları (150mm küp ve Ø150 mm silindir numuneler  için )mevcuttur.

Ürün Kodu

UTC-4510

UTC-4511

UTC-4512

UTC-4513

UTC-4515

Ürün Tanımlaması

Küresel Yataklı Üst  Yükleme  Plakası Ø105 mm, Alt Yükleme  Plakası  Ø105 mm

Küresel Yataklı Üst  Yükleme  Plakası Ø165 mm, Alt Yükleme  Plakası  Ø165 mm

Küresel Yataklı Üst  Yükleme  Plakası Ø216 mm, Alt Yükleme  Plakası  Ø216 mm

Küresel Yataklı Üst  Yükleme  Plakası Ø300 mm, Alt Yükleme  Plakası  Ø300 mm

Küresel Yataklı Üst  Yükleme  Plakası 310x500x38mm, Alt Yükleme  Plakası  310x500x38 mm

Numune Tipi

Ø 2” , Ø 3” , Ø 4” silindir

Ø 4”, Ø 6” silindir

100 mm küp

Ø 6”  silindir

100, 150 mm

küp

Ø 100, Ø 150, Ø 160 mm silindir

100, 150, 200 mm küp

310x500 mm ye kadar tuğla, bims blok vb. malzemeler

Birlikte Kullanıldıkları Gövde Kodları

UTC-4700, UTC-4710, UTC-4721, UTC-4731, UTC-4720, UTC-5720, UTC-4730, UTC-5730, UTC-5740,

UTC-5750

UTC-4700, UTC-4710, UTC-4721, UTC-4731, UTC-4720, UTC-5720, UTC-4730, UTC-5730, UTC-5740

UTC-5750

UTC-4710, UTC-4721, UTC-4731, UTC-4720, UTC-5720, UTC-4730, UTC-5730, UTC-5740

UTC-5750

UTC-4720, UTC-5720, UTC-4730, UTC-5730, UTC-5740

UTC-5750

UTC-4710,           UTC-4721,           UTC-4731,            UTC-4720,          UTC-5720,           UTC-4730,           UTC-5730,          UTC-5740

UTC-5750

Standardlar

ASTM C39

ASTM C39

ASTM C39

TS EN 12390-4

TS EN 12390-4

TS EN 772-1



Sertlik

≥ 55 HRC

≥ 55 HRC

≥ 55 HRC

≥ 53 HRC

≥ 600 HV

Boyutlar

110x110x130 mm

170x170x130 mm

220x220x130 mm

310x310x175 mm

320x510x175 mm

Ağırlık

7 kg

20 kg

37 kg

75 kg

130 kg
