Otomatik Çimento Basma ve Eğilme Deney Presleri

Ürün Kodu

UTCM-6331

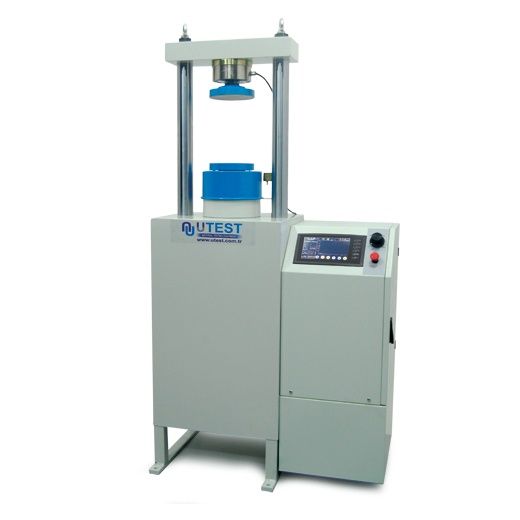

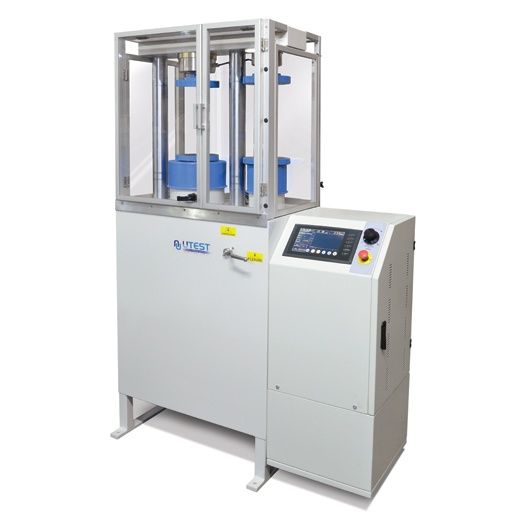

250 kN Otomatik Çimento

Basınç Deney Presi

220-240 V 50-60 Hz

UTCM-6431

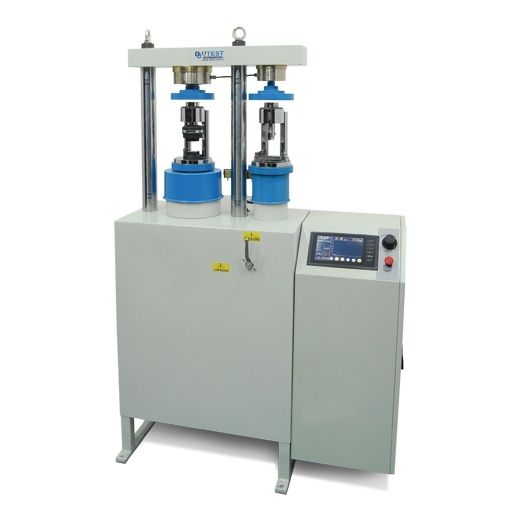

250/15 kN Otomatik Çimento

Basınç / Eğilme Deney Presi,

220-240 V 50-60 Hz

UTCM-0116

Üst Yükleme Plakası (Küresel Yataklı)

Ø:165 mm ve Alt Yükleme Plakası,

Ø:165 mm.

UTCM-0120/A

Eğilme Deney Aparatı,

40x40x160 mm

çimento harcı prizma için, ASTM

UTCM-0120/E

Eğilme Deney Aparatı,

40x40x160 mm

çimento harcı prizma için, TS EN

UTCM-0121/A

Basınç Deney Aparatı,

50 mm (2")

küp çimento harcı prizma için, ASTM

UTCM-0121/E

Basınç Deney Aparatı,

40x40x160 mm

çimento harcı prizma için, TS EN

UTCM-0122

Basınç Deney Aparatı BS,

70.7 mm küp çimento harcı için

Standartlar

TS EN 196-1, 459-2, 1015-11, 13454-2; ASTM C109, C348, C349;

BS 3892-1, 4551-1

İki kabinli basınç ve eğilme deney presi, tek kabinli basınç deney presi veya eğilme deney presi olarak tedarik edilebilen otomatik çimento deney presleri, uygun aksesuarlar ile birlikte harç numunelerine ait basınç ve/veya eğilme deneylerinin yapılabilmesi amacı ile tasarlanmıştır

Otomatik çimento deney presleri, TS EN 196-1, 459-2, 1015-11, 13454-2; ASTM C 109, C348, C349 and BS 3892-1,4551 standartları hükümlerine uygun olarak, son teknolojiler kullanılarak, sürekli araştırma ve uygulama  faaliyetleri sonuçları ve müşteri talepleri  dikkate alınarak tasarlanmış ve üretilmiştir. Çimento basınç ve/veya eğilme deney presleri,  operatör sağlığı ve güvenliği ile ilgili tüm CE normları gerekliliklerini de karşılar.

Basınç ve eğilme jigleri, ara mesafe parçaları ve demonte edilebilen şeffaf ön-arka güvenlik kapıları(fabrikada monte edilir) ayrıca sipariş edilmelidir.

UTEST otomatik çimento basınç ve/veya eğilme deney presleri, tecrübesi az operatörlerin dahi, hiç bir sıkıntı yaşamaksızın deney yapabilmesine olanak sağlar.

Merkezleme aparatı yardımı ile, numunenin alt basınç plakası üzerine merkezlenerek yerleştirilmesi ve presin çalıştır duruma getirilmesi sonrası, deney için sadece aşağıdaki işlemlerin gerçekleştirilmesi yeterlidir:

  • Deney parametrelerinin ayarlanması (sadece numune tipi değiştiğinde deney hız ayarı gerekir.)
  • Basınç veya eğilme gövdelerinin seçilmesi ( Küresel vana yönü değiştirilerek)
  • Kontrol ünitesindeki Başlat butonuna basılması.
  • Makine otomatik olarak hızlı yaklaşımı başlatır; üst basınç plakası numuneye temas ettiğinde, hızlı yaklaşım sona erer ayarlanan deney hızında yükleme başlar, numune kırıldığında otomatik olarak durur ve başlangıç durumuna döner.
  • Deney sonucu BC100 ekranında sayısal ve grafik olarak görüntülenir, deney sonucu ve deney parametreleri otomatik olarak kaydedilir

Otomatik çimento basınç ve eğilme deney presleri, tek ve/veya çift kabinli gövde ve  BC 100 otomatik kontrol ve veri toplama üniteli hidrolik güç ünitesinden oluşur.  Deneyler, BC 100 Otomatik Kontrol ve Veri Toplama Ünitesi kullanılarak veya presler ile birlikte ücretsiz olarak verilen UTEST yazılım ile bilgisayar üzerinden gerçekleştirilebilir.

Cihazda yük ölçümleri için % 0.1 hassasiyetinde yük hücreleri  kullanılmaktadır.

Cihaz dijital ünite veya test programından set edilen hız değerinde otomatik olarak kırımı yapmalı ve deney başlangıç durumuna dönmektedir.

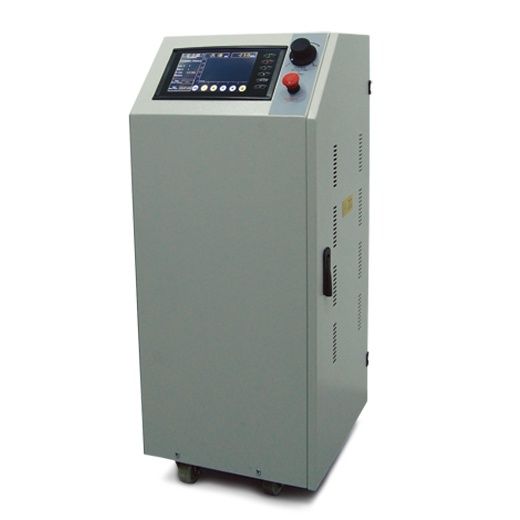

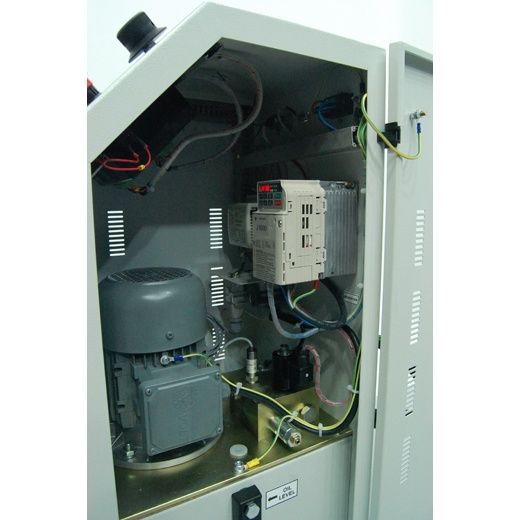

Hidrolik Güç Ünitesi

BC 100 tarafından kontrol edilen, çift kademeli pompaya sahip UTC-4830 Hidrolik Güç Ünitesi,  yük gövdelerinde deneyler için gerekli basıncı sağlayacak yağın kontrollü olarak pistona iletilmesi için tasarlanmıştır. Çok sessiz olan güç ünitesi, numune boyutlarına bağlı olarak  ±5% doğrulukla 50 N/sn. ile 2,4 kN/sn. aralığındaki hızlarda yükleme yapabilir.  Hızlı yaklaşım pompası standart olarak temin edilir.  Hızlı yaklaşım pompası standart olarak verilir.  Aşırı yüklemenin önlenebilmesi için, güvenlik valfi (Maksimum basınç valfi) ile donatılmıştır.

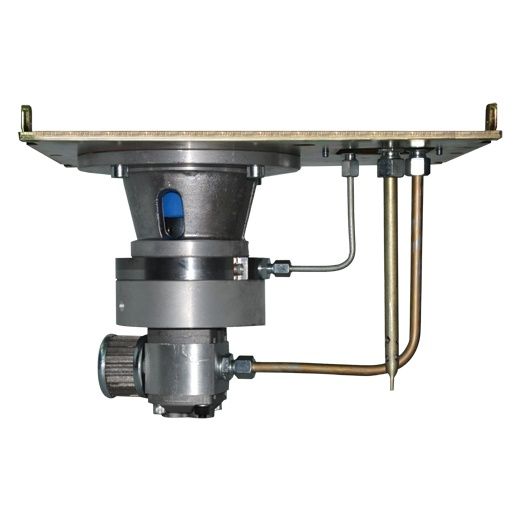

Çift Kademeli Pompa Sistemi

Çift kademeli pompa iki gruptan oluşur:

  • Düşük basınç dişli pompa
  • Yüksek basınçlı, radyal piston pompası

Yüksek debili düşük basınçlı dişli pompa hızlı ön yükleme için kullanılır. Pres yüklemeye geçmeden önce piston 50 mm/dak. hızla yükselir. Deney uygulamaları için gerekli yüksek  basınçlı yağ, düşük basınçlı radyal piston pompası ile sağlanır. Makinenin hızlı yaklaşım özelliği, pistonun yukarı yönde harekete başlaması ile numunenin üst basınç plakası ile temas ettiği ana kadar geçen süreyi kısaltır ve belirli bir zaman aralığında, çok sayıda numune üzerinde deney yapılmasının gerekli olduğu laboratuvarlarda, zaman tasarrufu sağlar.

İstenildiğinde  deney sırasında durdurularak numune üzerindeki yük sabit olarak bekleyebilir.

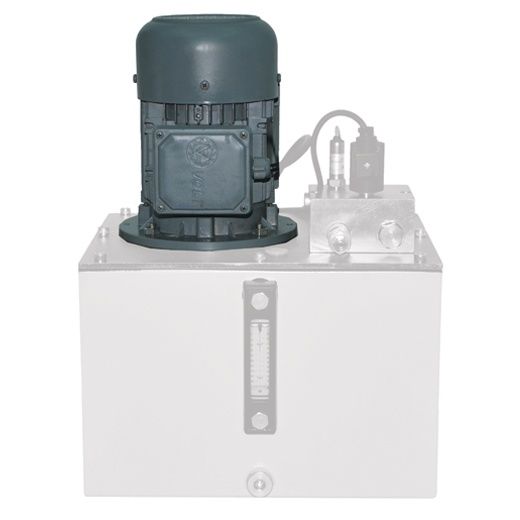

Motor

Çift kademeli pompayı çalıştıran 380 V, 50-60 Hz, 3 faz, 1 hp ve 0,75 kW lık AC motor, Omron J7 motor İnventörü ( Frekans değiştirici)  tarafından kontrol edilir. Yağ akış debisi değişimi, motor devir hızı değişimi ile sağlanır.

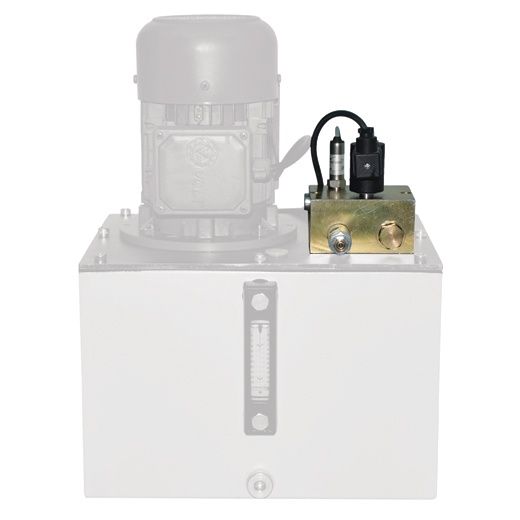

Dağıtım Bloğu

Dağıtım bloğu, çift kademeli pompadan gelen yağın, akış yönünün kontrolünü sağlar. Dağıtım bloğu üzerine aşağıdaki aksamlar monte edilmiştir;

  • Selenoid Valf
  • Emniyet Valfi (maksimum basınç valfi)
  • Basınç Sensörü
  • Düşük basınçlı dişli pompa
  • Yüksek basınçlı, radyal piston pompası

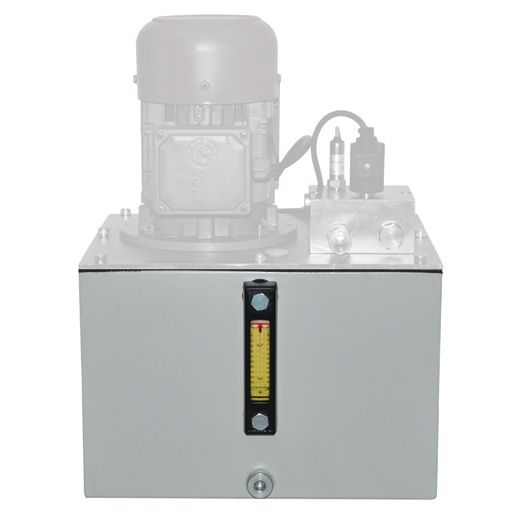

Yağ Tankı

Deney sürecinde hidrolik sistemin doldurulması ve pistonun itilmesi için gerekli yağ, 20 litre kapasiteli tankda depolanır. Tankda, 46 no.lu hidrolik motor yağı kullanılır. Yağ seviye ve sıcaklığı, tankın üzerine monte edilmiş olan gösterge üzerinden görülebilir

BC 100 Otomatik Kontrol ve Veri Toplama Ünitesi

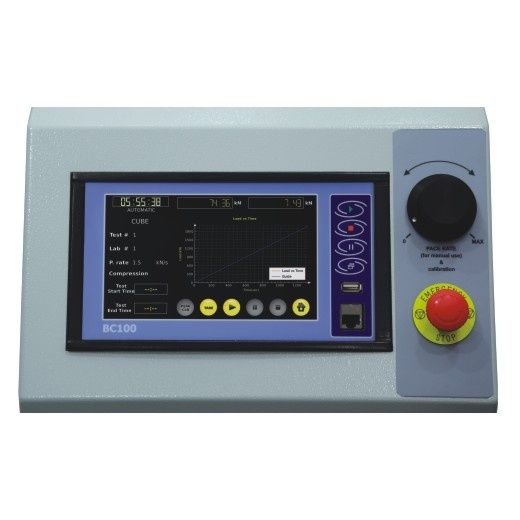

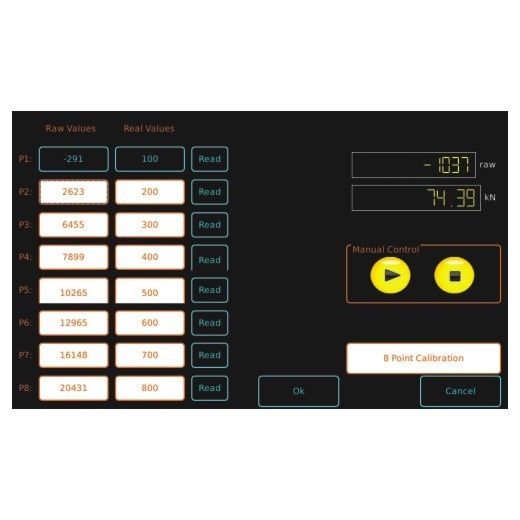

TFT Grafik Ekranlı Otomatik Kontrol ve Veri Toplama Ünitesi BC 100, makine üzerindeki yük hücresi veya basınç sensor’ünden, gelen verilerin işlenmesi yolu ile hidrolik güç ünitelerinin otomatik olarak kontrolü için tasarlanmıştır.

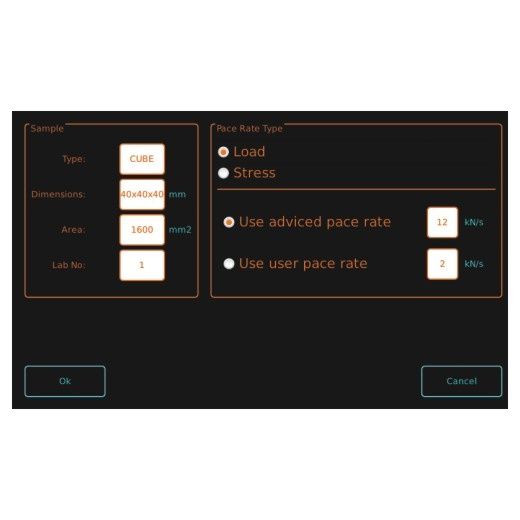

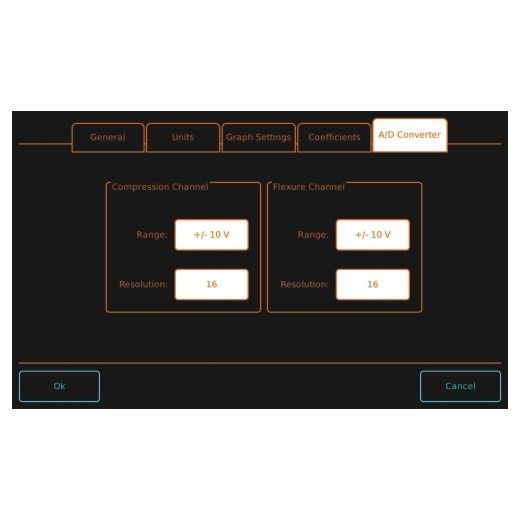

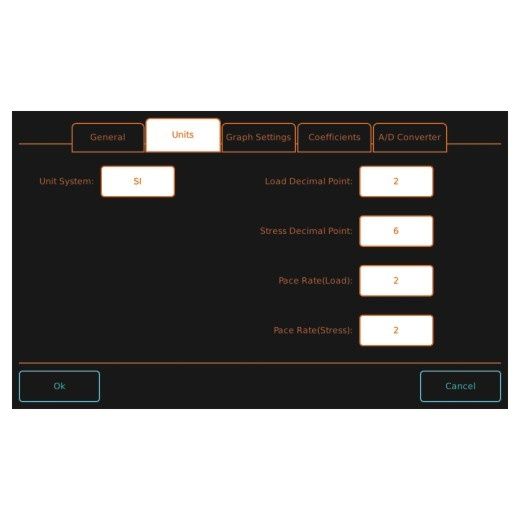

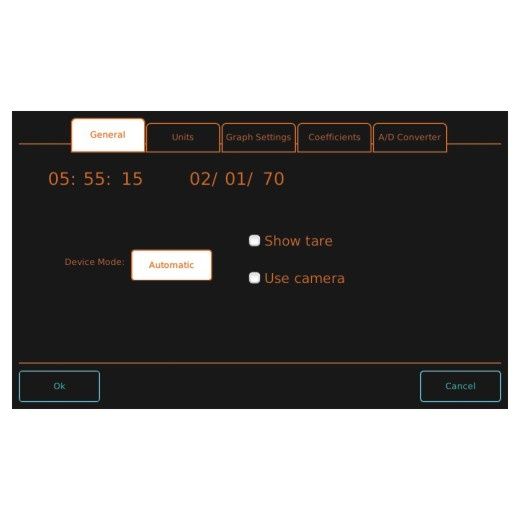

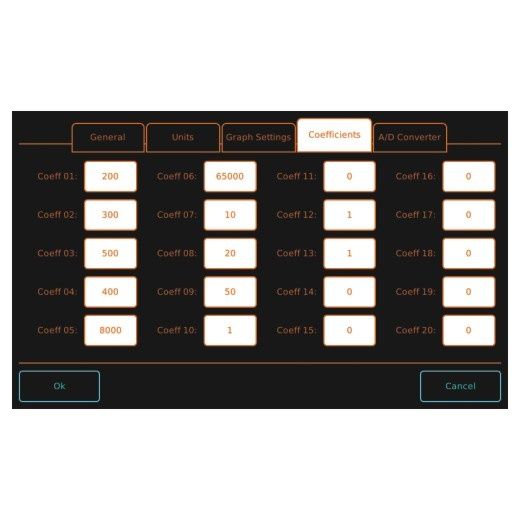

Otomatik Kontrol ve Veri Toplama Ünitesi BC 100’ ün bütün işlemleri, TFT dokunmatik ekran (800x480 çözünürlüğünde renkli ekran)  ve fonksiyon tuşlarından oluşan ön panelden kontrol edilir.

Yük hücreleri veya basınç sensörleri için iki analog kanal bulunur.

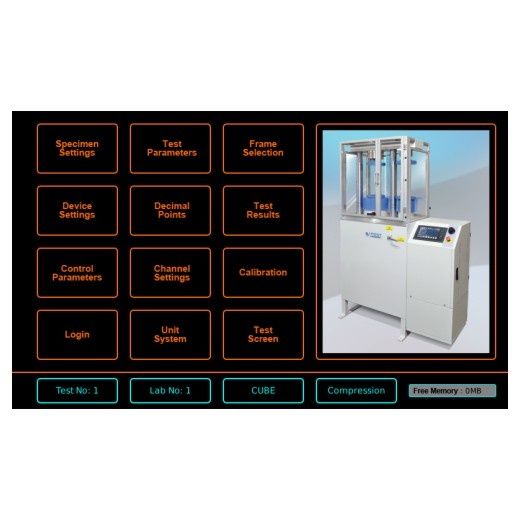

BC 100 kolay kullanımlı menü seçeneklerine sahiptir. Tüm menü seçenekleri eş zamanlı olarak görüntülenir. Tüm menü seçeneklerinin birlikte görüntülenmesi, kullanıcının gerekli seçeneği aktif hale getirmesini veya sayısal verileri girerek, deney parametrelerini ayarlamasını sağlar. Dijital ekranında,  yük-zaman veya gerilim-zaman grafikleri gerçek zamanlı olarak görüntülenebilir.

Standart özellikleri yanında,  günümüz teknolojisini kullanıcılarının hizmetine sunan BC 100 Otomatik Kontrol Ünitesi’ nin benzersiz özeliklerinden bazıları şunlardır. 10 000 adete kadar deney sonucunu hafızasında kayıtlı olarak tutabilir. Piyasada bulunan pek çok inkjet ve laser yazıcıya USB bağlantısı ile bağlanıp çıktı alınabilir. (Uygun model için Utest ile irtibata geçiniz.) İnternet bağlantısı sayesinde dünyanın herhangi bir yerinden cihaza bağlanıp, deney cihazı kontrol edilebilir.


Alternatif Kontrol Ünitesi
Kontrol ve Veri Toplama Ünitesi, 240x120 Piksel 2 Renk (mavi-beyaz) Grafik LCD Ekranlıdır. En az 2 analog veri girişi kanalı bulunmaktadır. Yük hücresi, LVDT, Potansiyometrik sensörler, voltaj ve akım trasmiterlerine uygun programlanabilir kazanç ayarlı, her kanalda 1/20000 çözünürlüklü,  Her kanalda saniyede 10 veri toplama hızlı,  0-10 V 12 bit çözünürlüğünde analog çıkışlı , 4 dijital çıkışlı (röleler için), kolay kullanımlı ve dayanıklı membran tuş takımlıdır. RS 232 veya eternet ile bilgisayara bağlanabilir.

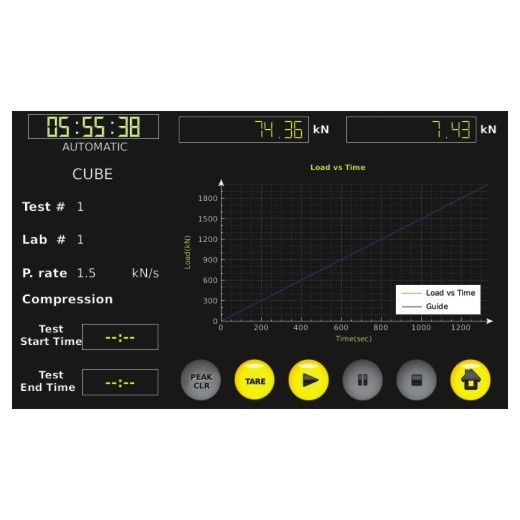

Dijital ekranında,  yük-zaman veya gerilim-zaman grafikleri gerçek zamanlı olarak görüntülenebilir. Cihazda ve dijital ünite  üzerinde istenildiğinde eğilme veya benzeri ikici bir gövdenin monte edilmesine olanak sağlayacak mekanik ve elektronik alt yapı hazır olur.

Ana  Özellikler
  • Piston boyutuna bağlı olarak 50 N/s ile 2,4 kN/s arasında yükleme hızı kontrolü
  • Eğilme ve  basınç testleri için çözünürlük 0,01 kN dir.
  • 2 farklı gövdeyi kontrol özelliği
  • Yük kontrollü deney yapabilme özelliği
  • Gerçek zamanlı deney grafiği görüntüleme
  • CPU kart, 32 bit ARM mikroişlemci
  • 000 e kadar deney sonucunu kalıcı olarak depolama özelliği
  • İki analog kanal (İlave gövdelere ait yük hücreleri veya basınç sensörleri için)
  • Programlanabilir kazanç/gain değerleri ayarı,yük hücreleri için
  • Her bir kanal için 1/256000 nokta çözünürlük
  • Her bir kanalda, saniyede 10 veri toplama ( Numune hızında)
  • Bilgisayar bağlantısı için Ethernet portu
  • 800x480 pixel (65535renkli), TFT-LCD dokunmatik ekran
  • 4 ana fonksiyon tuşu
  • Çoklu dil desteği
  • Üç birim sistem seçeneği: kN, tonf veya lb
  • Gerçek zamanlı tarih/saat
  • Deney sonuçlarını görüntüleme ve bellek yönetimi ara yüzü
  • Ethernet üzerinden uzaktan bağlantı özelliği
  • Harici USB flash bellek bağlantısı, deney sonuçlarının yazılıma aktarılabilmesi için
  • USB yazıcı desteği, inkjet ve laser yazıcılar için (Uygun model uyum için Utest ile irtibata geçiniz.)
  • Kamera bağlanma özelliği, deney süreci görüntülerinin kaydı için (Uygun model için Utest ile irtibata geçiniz.)
  • Ücretsiz bilgisayar yazılımı, deney kontrolü ve geliştirilmiş rapor çıktısı için
Teknik Özellikler

Model

UTCM-6331

UTCM 6332

UTCM-6431  / UTCM-6432

Deney Tipi

Basınç Dayanımı

Eğilme Dayanımı

Basınç Dayanımı

Kapasite

250 kN

15 kN

250 kN

Sınıf I  -  Ölçüm Aralığı

2,5 ile 250 kN

0,5 ile 15 kN

2,5 ile 250 kN

Basınç Plakaları ve İlâve Başlıkların Yüzey Pürüzlülük Değeri

≤ 3.2 μm

≤ 3.2 μm

≤ 3.2 μm

Alt Basınç Plakası Çapı

Ø 165 mm

Ø 165 mm

Ø 165 mm

Oynar Başlık Sistemli Üst Basınç Plakası Çapı

Ø 165 mm

Ø 165 mm

Ø 165 mm

Alt-üst basınç plakaları arası maksimum düşey açıklık

263 mm

263 mm

263mm

Piston çapı

160 mm

80 mm

160 mm

Maksimum piston hareketi

50 mm

50 mm

50 mm

Yatay Açıklık

300 mm

200 mm

300 mm

Güç

750 W

750 W

Yağ Kapasitesi

20 L

20 L

Maksimum Çalışma Basıncı

125 bar

30 bar

125 bar

Hızlı Yaklaşma Hızı – Max.

50 mm/dak.

80 mm/dak.

50 mm/dak.

Boyutlar  ( EnxBoyxYükseklik)

830x500x1650 mm

1050x500x1650 mm

Ağırlık

265 kg

350 kg

Numunenin yerleştirileceği yatay açıklık, yükleme plakaları  kenarı ile sınırlıdır. Numune  kenarı, basınç plakası kenaraından dışarı taşmayacak şekilde, merkezlenerek yerleştirilmelidir.

Numune boyutuna uygun düşey açıklık, ara mesafe parçaları ile ayarlanabilir..( Bak. s.112)

Güvenlik Özellikleri
  • Makineyi aşırı yüklenme riskine karşı koruyan maksimum basınç valfleri
  • Piston hareket mesafesi sınırlayıcı devre kesme anahtarı
  • Acil durum durdurma düğmesi
  • Yazılım ile kontrol edilen maksimum yük sınırlaması
Veri Toplama & Bilgisayar Yazılımı

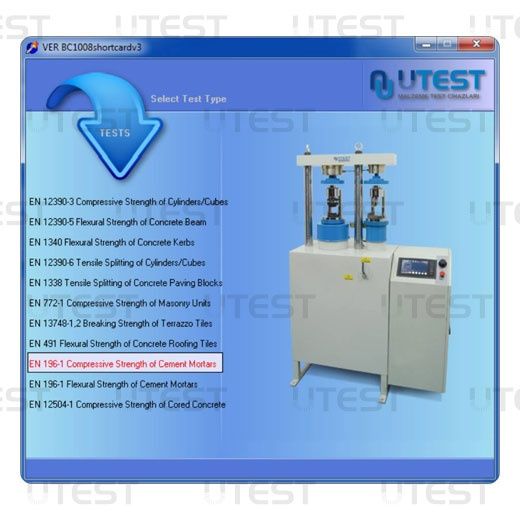

Otomatik çimento basınç ve/veya eğilme deney presleri ile birlikte bedelsiz olarak verilen UTEST deney yazılımı,  deneylerin, biligisayar üzerinden gerçekleştirilmesi,  cihaza bilgisayar üzerinden kumanda edilmesi için geliştirilmiştir. Bu yazılım, deney sürecinde veri toplanmasını ve elde edilen verilere göre basınç, veya eğilme deneylerinin kontrollü bir şekilde gerçekleştırılmesini sağlar.  Veri yönetimi için geliştirilmiş fonksiyonlar sayesinde, tüm kaydedilmiş verilerin kolay bir şekilde yönlendirilmesi sağlanır. Deney sonuçları çıktısı, tanımlanmış tüm deney bilgilerini kapsar. Deney parametreleri ayarlanabilir, firma adı, laboratuvar adı, deney tipi, numune tipi, boyutu, deney tarihi, vb. deney bilgileri kaydedilebilir,  yazılı rapor ve grafik çıktıları alınabilir.

UTEST yazılımı ve uygun bir cihaz ile aşağıdaki deneyler  gerçekleştirilebilir.

TS EN 196-1

Çimento Basınç Dayanım Deneyi

Çimento Eğilme Dayanımı Deneyi

ASTM C 109

Çimento Basınç Dayanım Deneyi, 50mm cube

ASTM C 349

Çimento Basınç Dayanım Deneyi,

ASTM C 348

Çimento Eğilme Dayanımı Deneyi,

TS EN 459-2

Yapı Kireci Basınç Dayanımı

TS EN 1015-11

Sertleşmiş Harç Basınç Dayanım Deneyi

Sertleşmiş Harç Eğilme Dayanımı Deneyi

Yabancı Dil Desteği ve Özelleştirilebilir Kullanıcı Arayüzü

Deney bilgilerinin içeriği ve ek bilgiler tamamen kullanıcı tarafından düzenlenebilir. Yazılımda farklı dil tercihi mevcuttur.

Bir Deney Dosyasında 24 Numuneye Kadar Deney Sonucu Saklayabilme

Aynı deney dosyası içinde, 24 farklı numunenin deney sonuçları, grafikleri ve numune bilgileri saklanabilir. Eski deney dosyaları kolayca tekrar geri çağırılabilir ve düzenlenebilir.

Deney Grafik Görüntülerinin, Gerçek Zamanlı Olarak Ekranda Yenilenmesi

(Gelişmiş Deney Grafik Ara Yüzü)

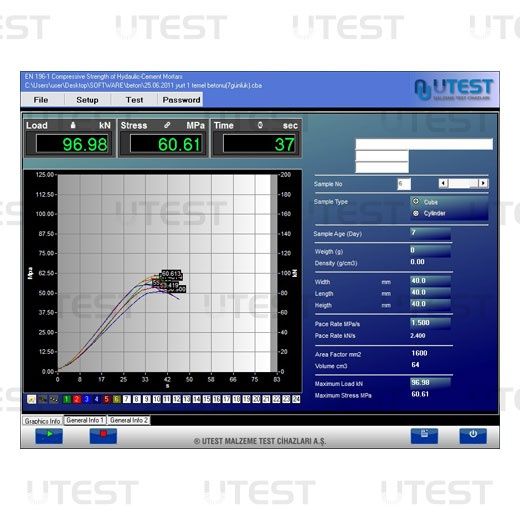

Deney grafikleri, deney sırasında gerçek zamanlı olarak görüntülenir. Yüksek çözünürlükte oluşturulan deney grafik görüntüleri, her bir 100 milisaniyede bir yenilenir.  24 farklı numuneye ait deney grafiği ya da sadece istenenler herhangi ibir numuneye ait deney grafiği farklı renklerde görüntülenebilir. Fare ile sürükleyerek görüntü yakınlaştırma ve kaydırma işlemleri yapılabilir. Grafik tepe değerleri eğri üzerinde işaretlenebilir. Eğrinin herhangi bir noktasındaki yük değeri yüksek çözünürlükte okunabilir.

Sık Kullanılan Metinleri Hafızada Saklama, Geri Çağırma Olanağı

Deneyi yapan, kontrol eden, deney tarihi, numune boyutu gibi sıkça kullanılan bilgilerin her defasında elle yazılması külfetini ortadan kaldırmak için geliştirilmiş bir özelliktir. Bilgi kutularına sağ tıklayarak açılan menüden sık kullanılan metinler seçilebilir.

Farklı Bir Deney Dosyasından, Deney Bilgilerini Alabilme

Özellikle aynı yapıya ait deneylerin yapılmasında proje bilgileri değişmeyeceği için, daha önce yapılmış deneylerden, bu bilgilerin alınması kullanıcıya büyük kolaylık sağlar.  Mevcut herhangi bir deney dosyası seçilerek bilgileri yeni deney dosyasına kolayca aktarılabilir.

Yazılım Kullanarak, Deney Cihazı Parametrelerini Değiştirebilme Olanağı

Deney cihazının desteklediği tüm deney parametreleri yazılım üzerinden değiştirilebilir. Her deney başlangıcından önce bu değerler cihaza aktarılarak, cihazın programlanan şartlarda çalışması sağlanır. Bu sayede, cihaz üzerinde yapılan değişikliklerin, deney sonuçlarında hataya neden olması ihtimalide ortadan kaldırılmış olur.

Rapor ve Grafik Çıktılarını MS Excel Çalışma Sayfası Olarak Oluşturma

Deney sonuçları MS Excel çalışma sayfası biçiminde rapor ve grafik çıktılarını aktarılır. Çıktılar istenen şekilde düzenlenebilir.

Rapor ve Grafik Taslaklarını Değiştirmede Sınırsız Esneklik

Rapor ve grafik şablonları MS Excel ile tasarlanabilir. Hazırlanan Excel sayfaları seçilip, hangi hücrelere hangi bilgilerin geleceği yazılım üzerinden seçilerek, rapor ve grafik çıktılarının görünümleri belirlenebilir. Çıktıların içeriği ve ne şekilde görüneceği tamamen kullanıcının tercihine bağlıdır.
