Yarı Otomatik Çimento Basınç ve Eğilme Deney Presleri

Ürün Kodu

UTCM-6321

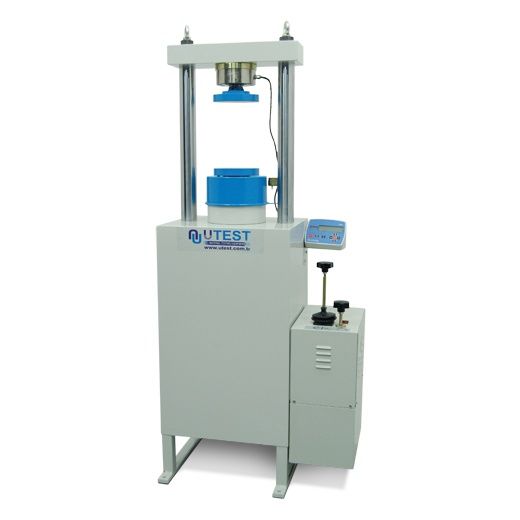

250 kN Yarı-Otomatik (Motorlu) Çimento Basınç Deney Presi, 220-240 V 50-60 Hz

UTCM-6421

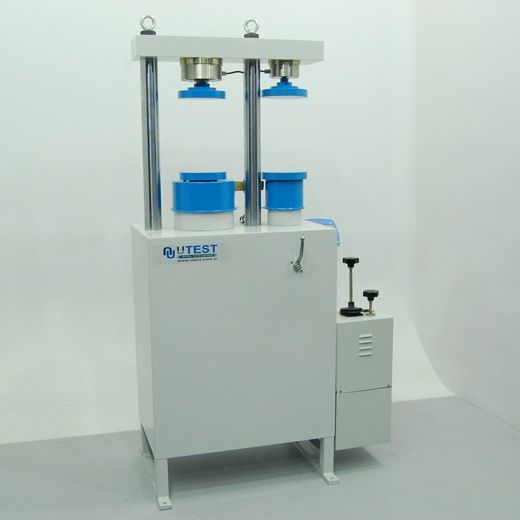

250/15/kN Yarı-Otomatik (Motorlu) Çimento Basınç / Eğilme Deney Presi, 220-240 V 50-60 Hz

UTCM-0116

Üst Yükleme Plakası(Küresel Yataklı) Ø:165 mm ve Alt Yükleme Plakası, Ø:165 mm.

UTCM-0120/A

Eğilme Deney Aparatı, 40x40x160 mm çimento harcı prizma için, ASTM

UTCM-0120/E

Eğilme Deney Aparatı, 40x40x160 mm çimento harcı prizma için, TS EN

UTCM-0121/A

Basınç Deney Aparatı, 50 mm (2") küp çimento harcı prizma için, ASTM

UTCM-0121/E

Basınç Deney Aparatı, 40x40x160 mm çimento harcı prizma için, TS EN

UTCM-0122

Basınç Deney Aparatı BS, 70.7 mm küp çimento harcı için

Standartlar

TS EN 196-1, 459-2, 1015-11, 13454-2; ASTM C109, C348, C349;

BS 3892-1, 4551-1

İki kabinli basınç ve eğilme deney presi, tek kabinli basınç deney presi veya eğilme deney presi olarak tedarik edilebilen yarı-otomatik (motorlu) çimento deney presleri, uygun aksesuarlar ile birlikte harç numunelerine ait basınç ve/veya eğilme deneylerinin yapılabilmesi amacı ile tasarlanmıştır

Yarı Otomatik çimento deney presleri, TS EN 196-1, 459-2, 1015-11, 13454-2; ASTM C 109, C348, C349 and BS 3892-1,4551 standartları hükümlerine uygun olarak, son teknolojiler kullanılarak, sürekli araştırma ve uygulama  faaliyetleri sonuçları ve müşteri talepleri  dikkate alınarak tasarlanmış ve üretilmiştir. Çimento basınç ve/veya eğilme deney presleri,  operatör sağlığı ve güvenliği ile ilgili tüm CE normları gerekliliklerini de karşılar.

UTEST yarı otomatik çimento basınç ve/veya eğilme deney presleri, tecrübesi az operatörlerin dahi, hiç bir sıkıntı yaşamaksızın deney yapabilmesine olanak sağlar.

UTEST yarı otomatik çimento basınç ve/veya eğilme deney presleri,  iki kolonlu, tek ve/veya çift kabinli gövde, hidrolik  güç ünitesi  ve LPI Batarya İle Çalışan Dijital Okuma ünitesinden oluşur.

Basınç ve eğilme jigleri, ara mesafe parçaları ve demonte edilebilen şeffaf ön-arka güvenlik kapıları(fabrikada monte edilir) ayrıca sipariş edilmelidir.

Hidrolik Güç Ünitesi

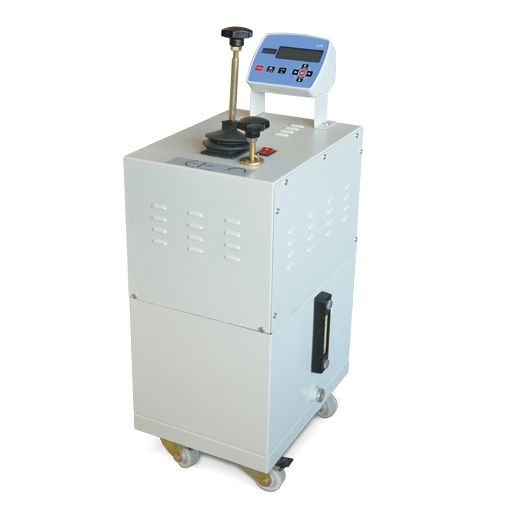

Basınç hızı kontrol valfli UTC-4820 Yarı-Otomatik (Motorlu) Güç Ünitesi,. basınç ve eğilme gövdeleri için  gerekli olan yağın, kontrollü bir şekilde  gövdeye gönderilmesini sağlar. Güç ünitesi, farklı basınç ve eğilme gövdeleri için gerekli olan, farklı yükleme hızlarının uygulanmasını sağlar. Hızlı yükleme pompası standart olarak verilmektedir. Aşırı yüklemenin önlenebilmesi için, güvenlik valfi (Maksimum basınç valfi) ile donatılmıştır.

Çift Kademeli Pompa Sistemi

Çift kademeli pompa iki gruptan oluşur:

  • Düşük basınç dişli pompa
  • Yüksek basınçlı, radyal piston pompası

Yüksek debili düşük basınçlı dişli pompa hızlı ön yükleme için kullanılır, Düşük basınçlı radyal piston pompası ise deney uygulamaları için gerekli yüksek  basınçlı yağı sağlar. Makinenin hızlı yaklaşım özelliği, pistonun yukarı yönde harekete başlaması ile numunenin üst basınç plakası ile temas ettiği ana kadar geçen süreyi  kısaltır ve belirli bir zaman aralığında, çok sayıda numune üzerinde deney yapılmasının gerekli olduğu durumlarda, zaman tasarrufu sağlar

Motor
  • Çift kademeli pompa, AC  motor çalışır.
  • 220 V (110v) 50-60 Hz tek fazlı ve 55 kW
Dağıtım Bloğu

Dağıtım bloğu, çift kademeli pompadan gelen yağın, akış yönünün kontrolünü sağlar.

  • Güvenlik valfi (maksimum basınç valfi)
  • Basınç tahliye valf
Yağ Tankı

Deney sürecinde hidrolik sistemin doldurulması ve pistonun itilmesi için gerekli yağ, 20 litre kapasiteli tankta depolanır. Tankta, 46 no.lu hidrolik motor yağı kullanılır. Yağ seviye ve sıcaklığı, tankın üzerine monte edilmiş olan gösterge üzerinden görülebilir

LPI

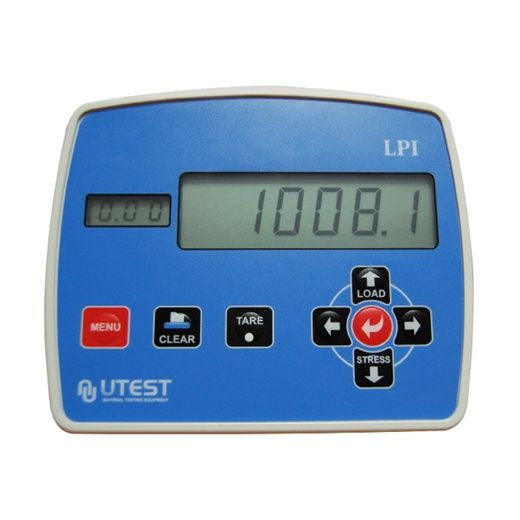

LPI Batarya İle Çalışan Dijital Okuma Ünitesi, farklı malzemelerin deneylerinde, yük hücreleri veya basınç sensörleri ile birlikte kullanılmak üzere tasarlanmıştır.

  • Yük ve yükleme hızını gerçek zamanlı olarak sayısal görüntüleme
  • 1 kanallı ( bu kanala bağlanabilen iki farklı yük hücresi veya basınç sensörüne ait kalibrasyon verisi girilebilir.)
  • Maksimum değeri kaydetme özelliği
  • Çok noktalı kalibrasyon
  • PC veya yazıcı için seri port
  • 2 x AA batarya ile çalışabilir.
  • Kolay önyüklemeli sıfırlama
  • 8 tuşlu klavye
Güvenlik Özellikleri
  • Makineyi aşırı yüklenme riskine karşı koruyan maksimum basınç valfleri
  • Piston hareket mesafesi devre kesme anahtarı
Veri Toplama & Bilgisayar Yazılımı

UTC-4920     LPI Batarya Ile Çalışan Dijital Okuma Ünitesi için geliştirilen UTEST Deney Yazılımı, yarı otomatik beton presleri ve eğilme deney presleri için  veri toplanması ve veri raporlanması amacı ile geliştirilmiştir. Bu yazılım, deney sürecinde veri toplanmasını ve elde edilen verilere göre basınç, eğilme ve yarmada çekme deneylerinin yönetilmesini sağlar.  Veri yönetimi  için geliştirilmiş fonksiyonlar sayesinde, tüm kaydedilmiş verilerin kolay bir şekilde yönlendirilmesi ve yönetilmesi  sağlanır. Deney sonuçları çıktısı, tanımlanmış tüm deney bilgilerini kapsar. deney parametreleri ayarlanabilir, firma adı, laboratuvar adı, deney tipi, numune tipi, deney tarihi, vb. yapılan deneye ait gerekli bilgiler kaydedilebilir, rapor ve grafik yazılı çıktıları alınabilir. Ayrıca, talep edilmesi halinde küçük boyutlu program revizyonları, sağlanabilir.

Teknik Özellikler

Model

UTCM-6321

UTCM 6322

UTCM-6421  / UTCM-6422

Deney Tipi

Basınç Dayanımı

Eğilme Dayanımı

Basınç Dayanımı

Kapasite

250 kN

15 kN

250 kN

Sınıf I  -  Ölçüm Aralığı

2,5 ile 250 kN

0,5 ile 15 kN

2,5 ile 250 kN

Basınç Plakaları ve İlâve Başlıkların Yüzey Pürüzlülük Değeri

≤ 3.2 μm

≤ 3.2 μm

≤ 3.2 μm

Alt Basınç Plakası Çapı

Ø 165 mm

Ø 165 mm

Ø 165 mm

Oynar Başlık Sistemli Üst  Basınç Plakası Çapı

Ø 165 mm

Ø 165 mm

Ø 165 mm

Alt-Üst Basınç Plakaları Arası Maksimum Düşey Açıklık

263 mm

263 mm

263mm

Piston çapı

160 mm

80 mm

160 mm

Maksimum Piston Hareketi

50 mm

50 mm

50 mm

Yatay Açıklık

300 mm

200 mm

300 mm

Güç

550 W

550 W

Yağ Kapasitesi

20 L

20 L

Maksimum Çalışma Basıncı

125 bar

30 bar

125 bar

Hızlı Yaklaşma Hızı – Max.

50 mm/dak.

80 mm/dak.

50 mm/dak.

Boyutlar  ( EnxBoyxYükseklik)

760x500x1650 mm

980x500x1650 mm

Ağırlık

250 kg

395 kg

Numunenin yerleştirileceği yatay açıklık, yükleme plakaları kenarı ile sınırlıdır. Numune, basınç plakası kenarından dışarı taşmayacak şekilde, merkezlenerek yerleştirilmelidir.

Numune boyutuna uygun düşey açıklık, ara mesafe parçaları ile ayarlanabilir.
