El Kumandalı Çimento Basınç ve Eğilme Deney Presleri

Ürün Kodu

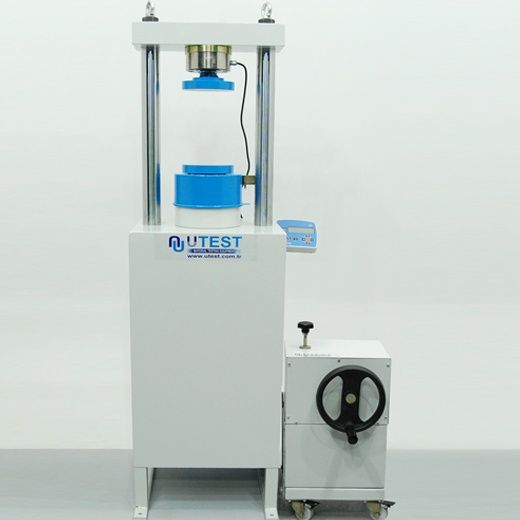

UTCM-6310

250 kN El Kumandalı

Çimento Basınç Deney Presi

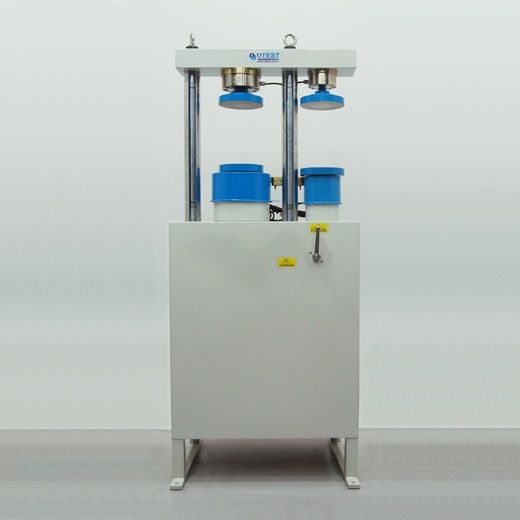

UTCM-6410

250/ 15kN El Kumandalı

Çimento Basınç / Eğilme Deney Presi,

UTCM-0116

Üst Yükleme Plakası (Küresel Yataklı)

Ø:165 mm ve Alt Yükleme Plakası,

Ø:165 mm.

UTCM-0120/A

Eğilme Deney Aparatı,

40x40x160 mm çimento harcı prizma için,

ASTM

UTCM-0120/E

Eğilme Deney Aparatı,

40x40x160 mm çimento harcı prizma için,

TS EN

UTCM-0121/A

Basınç Deney Aparatı, 50 mm (2")

küp çimento harcı prizma için, ASTM

UTCM-0121/E

Basınç Deney Aparatı,

40x40x160 mm çimento harcı prizma için,

TS EN

UTCM-0122

Basınç Deney Aparatı BS,

70.7 mm küp çimento harcı için

Standartlar

TS EN 196-1, 459-2, 1015-11, 13454-2; ASTM C109, C348, C349;

BS 3892-1, 4551-1

El Kumandalı Çimento Deney Presleri;  basınç ve eğilme deney presi, basınç deney presi veya eğilme deney presi olarak tedarik edilebilir. Özellikle elektrik enerjisi sağlanamayan şantiyelerde, harç numunelerine ait basınç ve/veya eğilme deneylerinin yapılabilmesi amacı ile tasarlanmıştır

Düşük fiyatlı alternatif bir ürün olması dışında, UTEST El Kumandalı Deney Preslerinin, özgün tasarımlı el ile çalışan hidrolik güç üniteleri, basınç ve eğilme dayanım deneylerinin, tecrübesiz kullanıcılar tarafından dahi kolayca yapılabilmesine olanak sağlar.

Bu el kumandalı çimento deney presleri uygun ekipmanlarla birlikte kullanıldıklarında,  TS EN 196-1, 459-2, 1015-11, 13454, ASTM C 109,C348, C349 and BS 3892-1, 4551-1 standardları hükümlerini karşılar. Çimento basınç ve/veya eğilme deney presleri,  operatör sağlığı ve güvenliği ile ilgili tüm CE normları gerekliliklerini de karşılar.

UTEST El Kumandalı çimento basınç ve/veya eğilme deney presleri,  iki kolonlu, tek veya iki kabinli gövde, el kumandalı güç ünitesi ve pille çalışabilen LPI dijital veri okuma ünitesinden oluşur.

Basınç ve eğilme jigleri, ara mesafe parçaları ve demonte edilebilen şeffaf ön-arka güvenlik kapıları(fabrikada monte edilir) ayrıca sipariş edilmelidir.

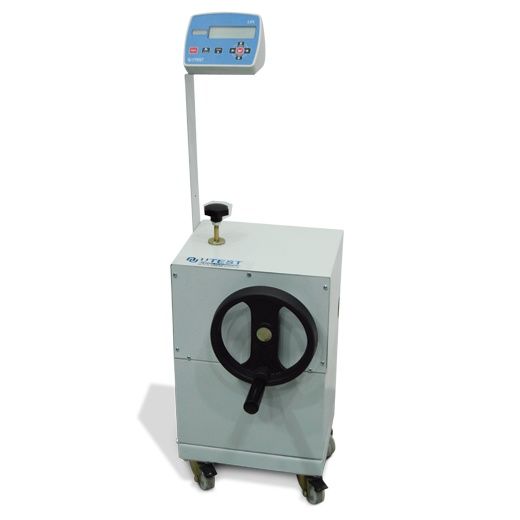

El Kumandalı Hidrolik Güç Ünitesi

UTC-4810 El Kumandalı Hidrolik Güç Ünitesi, elektrik olmayan bölgelerdeki şantiyelerde UTEST basınç veya eğilme gövdeleri ile birlikte kullanılmak üzere tasarlanmıştır.

Radyal pistonlu pompa yardımı ile, pompa üzerine monte edilmiş çark kullanıcı tarafından döndürülerek yüklemenin sürekliliği sağlanır. Yükleme üniformluğu, otomatik makinede olduğu gibidir. Kullanıcı 300 bar ‘a kadar kolayca yükleme yapabilir.

Boyutlar                300x400x600

Ağırlık (yaklaşık)  50 kg

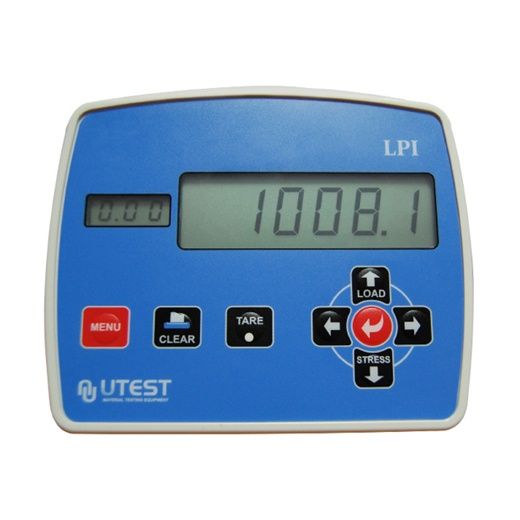

LPI

LPI Batarya İle Çalışan Dijital Okuma Ünitesi, farklı malzemelerin deneylerinde, yük hücreleri veya basınç sensörleri ile birlikte kullanılmak üzere tasarlanmıştır.

Ünite, DC (doğru akımla), 1,5 V pille çalışır.

  • Yük ve yükleme hızını gerçek zamanlı olarak sayısal görüntüleme
  • 1 kanallı ( bu kanala bağlanabilen iki farklı yük hücresi veya basınç sensörüne ait kalibrasyon verisi girilebilir.)
  • Maksimum değeri kaydetme özelliği
  • Çok noktalı kalibrasyon
  • PC veya yazıcı için seri port
  • 2 x AA batarya ile çalışabilir.
  • Kolay önyüklemeli sıfırlama
  • 8 tuşlu klavye
Teknik Özellikler

Model

UTCM-6310

UTCM-6410

Deney Tipi

Basınç Dayanımı

Eğilme Dayanımı

Basınç Dayanımı

Kapasite

250 kN

15 kN

250 kN

Sınıf I  -  Ölçüm Aralığı

2,5 ile 250 kN

0,5 ile 15 kN

2,5 ile 250 kN

Basınç Plakaları  ve ilâve başlıkların

yüzey pürüzlülük değeri

≤ 3.2 μm

≤ 3.2 μm

≤ 3.2 μm

Alt Basınç Plakası  Çapı

Ø 165 mm

Ø 165 mm

Ø 165 mm

Oynar Başlık Sıstemlı Üst Basınç Plakası Çapı

Ø 165 mm

Ø 165 mm

Ø 165 mm

Alt-üst basınç plakaları arası maksimum

düşey açıklık

263 mm

263 mm

263mm

Piston çapı

160 mm

80 mm

160 mm

Maksimum piston hareketi

50 mm

50 mm

50 mm

Yatay Açıklık

300 mm

200 mm

300 mm

Yağ Kapasitesi

13 L

13 L

Maksimum Çalışma Basıncı

125 bar

30 bar

125 bar

Hızlı Yaklaşma Hızı – Max.

50 mm/dak.

80 mm/dak.

50 mm/dak.

Boyutlar  ( EnxBoyxYükseklik)

760x500x1650 mm

980x500x1650 mm

Ağırlık

230 kg

375 kg

Numunenin yerleştirileceği yatay açıklık, yükleme plakaları kenarı ile sınırlıdır. Numune, basınç plakası kenarından dışarı taşmayacak şekilde, merkezlenerek yerleştirilmelidir.

Numune boyutuna uygun düşey açıklık, ara mesafe parçaları ile ayarlanabilir.
