Utest Malzeme Test Cihazları

Eğilme / Basınç Deney Gövdeleri

Ürün Kodu

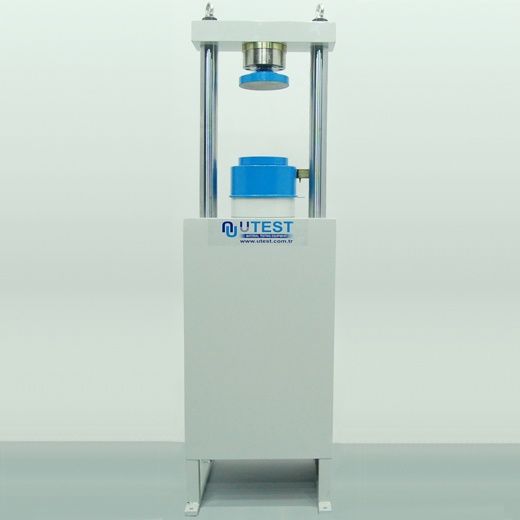

UTCM-6700   250 kN  Çimento Basınç Deney Gövdesi,

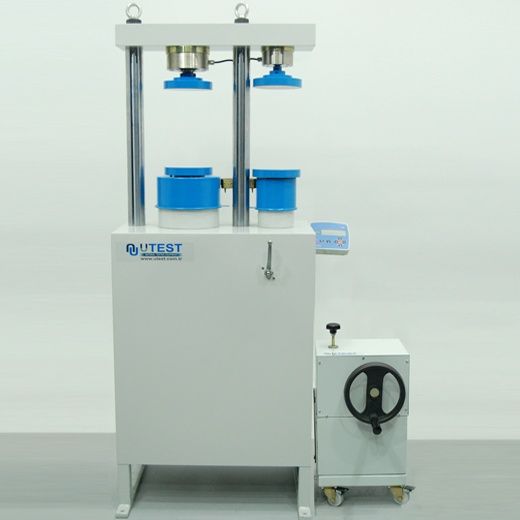

UTCM-6710   250/15 kN Çimento Basınç/Eğilme Deney Gövdesi

Standartlar

TS EN 196-1, 459-2, 1015-11, 13454-2; ASTM C109, C348, C349;

BS 3892-1, 4551-1

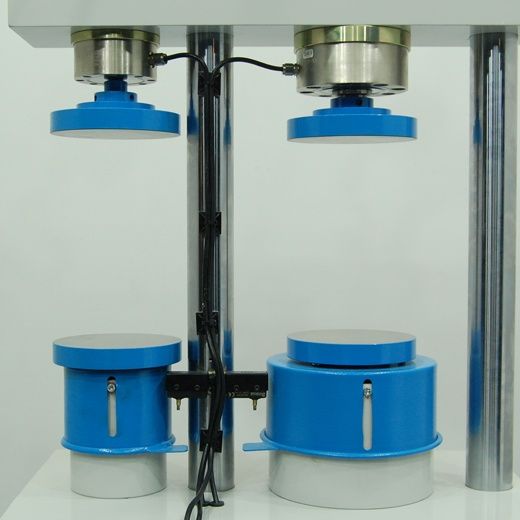

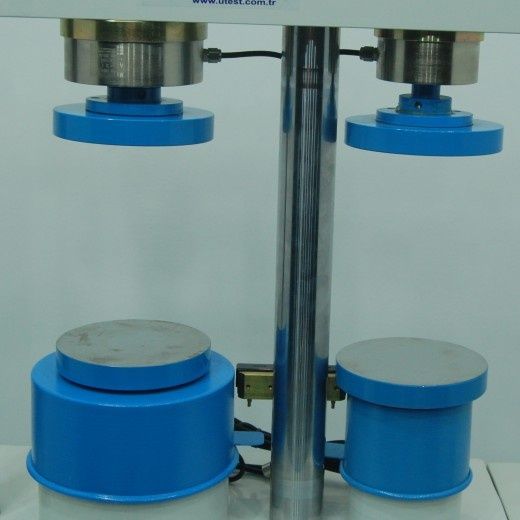

UTCM-6700 ve UTCM-6710, çift kolonlu rijit gövde,  çimento harcı prizma ve küp numunelerine ait  basınç veya eğilme deneyleri için tasarlanmıştır. Gövdenin basınç veya eğilme bölümlerinde yük ölçümü için yüksek hassasiyette yük hücreleri kullanılır. Her iki gövde bölmesinde yer alan 165mm çaplı oynar başlık sıstemlı üst basınç plakası ve alt basınç plakası, numune boyutuna ve uygulanan deney standardına uygun eğilme veya basınç deney aparatı ile birlikte kullanılır.

Ara mesafe parçaları ve demonte edilebilen şeffaf ön-arka güvenlik kapıları(fabrikada monte edilir) ayrıca sipariş edilmelidir.

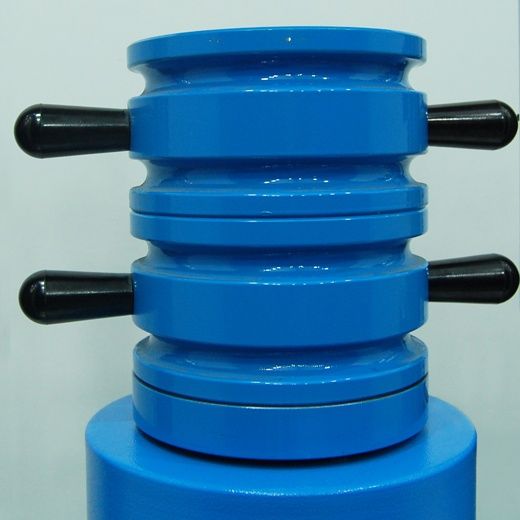

Ara Mesafe Parçaları

Yükleme plakaları arası açıklık, ara mesafe parçaları yardımıyla azaltılarak, uygun boyuttaki numuneler üzerinde de deney yapılabilir.

UTC-4630

Ara Mesafe Parçası Ø:165 mm x 15 mm

UTC-4631

Ara Mesafe Parçası Ø:165 mm x 30 mm

UTC-4633

Ara Mesafe Parçası Ø:165 mm x 50 mm

UTC-4634

Ara Mesafe Parçası Ø:165 mm x 90 mm

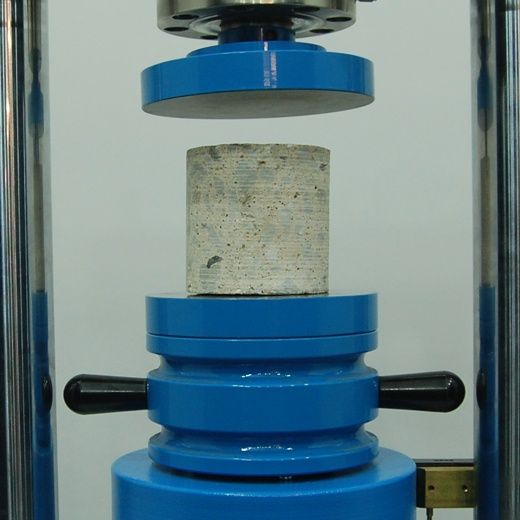

Basınç Plakaları

UTCM-0116  Üst Yükleme Plakası(Küresel Yataklı)  Ø:165 mm ve Alt Yükleme Plakası, Ø:165 mm.

Oynar Başlıklı Üst Basınç Plakası ve Alt Basınç Plakası, sertleştirilmiş  (53 HRC den daha fazla )  yüksek kalitede çelik işlenerek üretilmiştir. Basınç plakaları ve ilâve başlıkların yüzey dokusu pürüzlülük değeri ≤ 3.2 µm’dir.

Yükleme Sistemi  & Devre Kesme Anahtarı (Piston Hareket Mesafesi Sınırlayıcı)

Bütün gövdeler,  tek yönlü hareket eden bir pistona sahiptir. Piston çapları kapasiteye bağlı olarak değişir.

Aşırı yüklemenin önlenebilmesi için, 50 mm lik maksimum piston hareket mesafesine ulaşıldığında,  pompaya giden elektriği kesen bir anahtar yerleştirilmiştir.

Piston ve piston kovanı arasında, düşük sürtünmeli eş eksenli bir PTFE keçesi bulunur.

Aksesuarlar

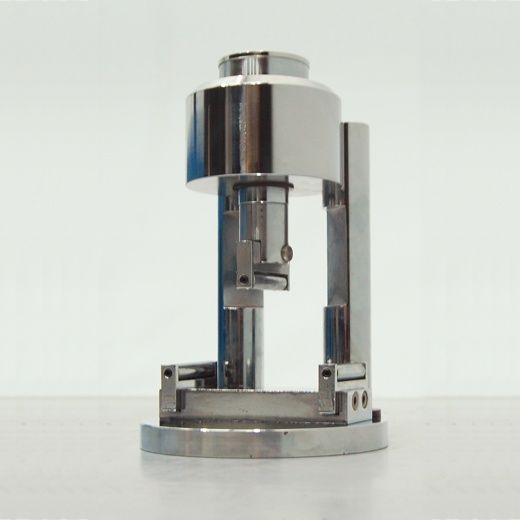

UTCM-0120/A Eğilme Deney  Aparatı, 40x40x160 mm çimento harcı prizma için, ASTM

UTCM-0120/E Eğilme Deney  Aparatı,  40x40x160 mm çimento harcı prizma için, TS EN

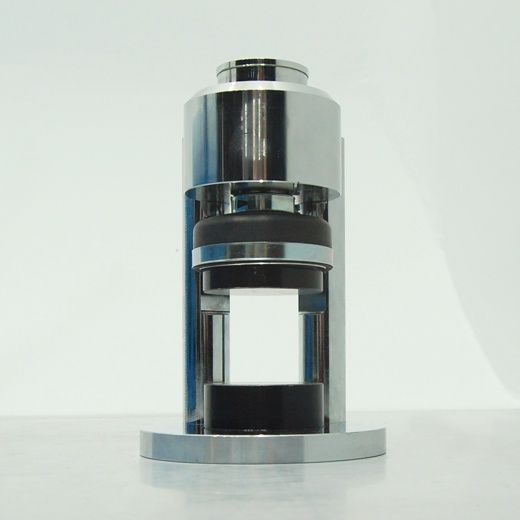

UTCM-0121/A Basınç Deney  Aparatı, 50 mm (2") küp çimento harcı prizma için, ASTM

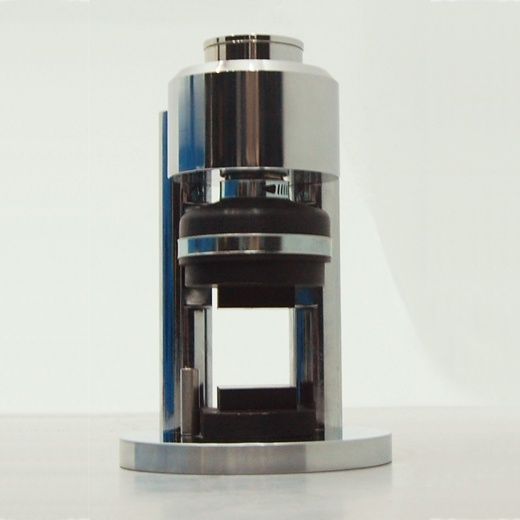

UTCM-0121/E Basınç Deney  Aparatı, 40x40x160 mm çimento harcı prizma için, TS EN
