Utest Malzeme Test Cihazları

Sarsma Cihazı

Ürün Kodu

UTCM-0090

Sarsma Cihazı (Şok masası),

220-240 V 50 Hz

UTCM-0091

Sarsma Cihazı (Şok masası),

Ses Yalıtımlı Güvenlik Kabinli,

220-240 V 50 Hz

UTCM-0092

Üç Gözlü Kalıp, 40x40x160 mm

UTCM-0093

Doldurma Hunisi, 40x40x160 mm,

UTCM-0092 için

UTCM-0094

Küçük ve Büyük Yayıcı ve Mastar,

UTCM-0092 için

Standartlar

TS EN 196-1; ISO 679

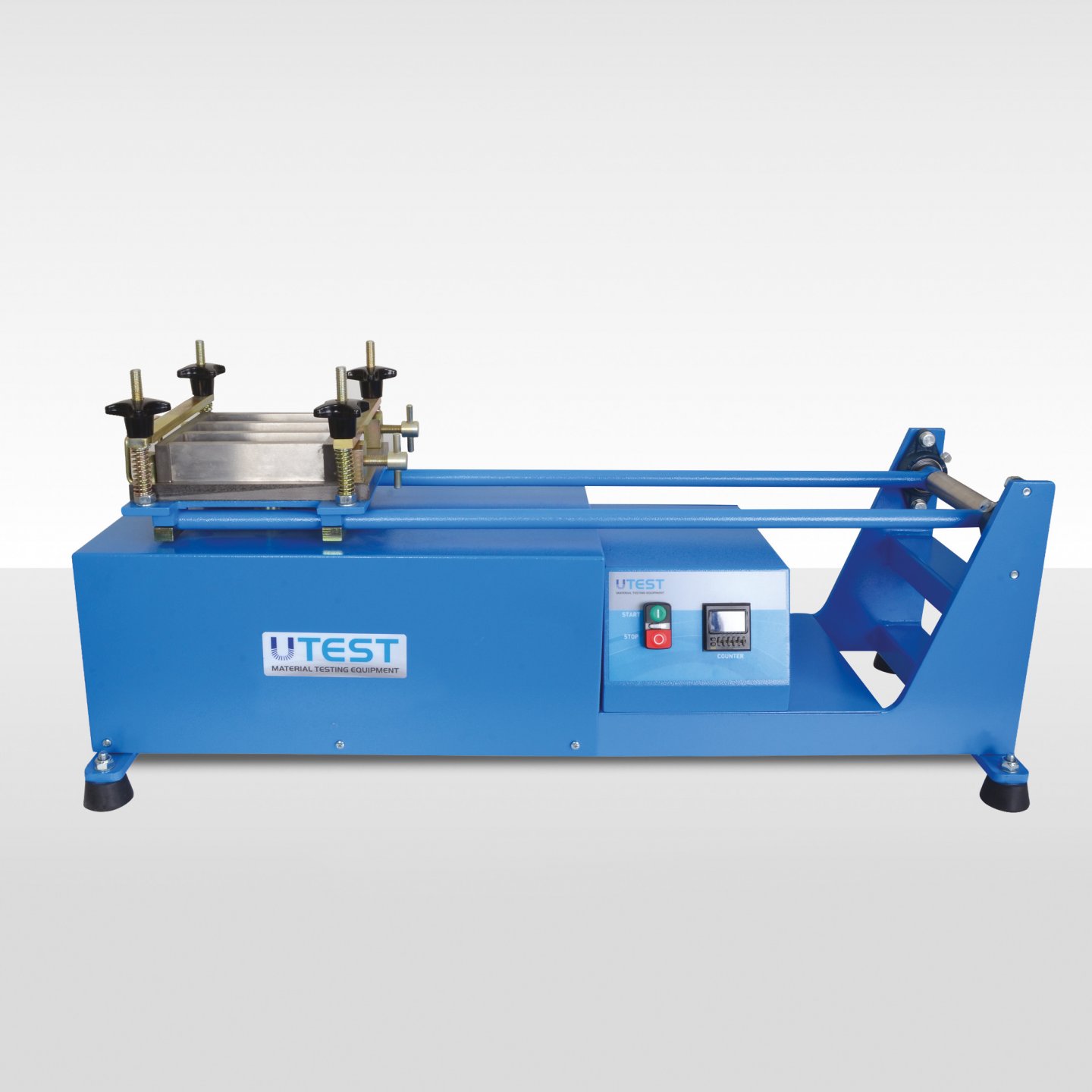

Sarsma cihazı, 40x40x160 mm boyutlu kalıptaki çimento numunesinin sıkıştırmasında kullanılır. Cihaz, TS EN 196-1'e uygun olarak, 60 devir/dakika'lık sarsma periyodunda 15 mm yükseklikten düşme yapan kalıbın bağlandığı tabladan oluşur. Cihaz üzerinde, ayarlanan düşme sayısına ulaştığında otomatik olarak durmayı sağlayan bir sayaç bulunur.

Tablayı mile bağlayan kollar sağlam olmalı ve dış çapı 17 ile 22 mm aralığında seçilmiş olan yuvarlak borudan imal edilmiştir.

Milin hareketinden kaynaklanan tablanın merkezinin yatay yer değiştirmesi,  1,0 mm den fazladır.

Hareketli tabla altında bulunan dış bükey uç ve durdurucu en az 500 HV Vickers sertliğinde sertleştirilmiş çelikten imal edilmiştir.

Cihazın motor ve elektronik kısımları bir koruma sacıyla kapatılmış olmalıdır. Dış bükey ucun kavisi yaklaşık 0,01 mm dir.

Sarsma cihazı ağırlık ve boyutları TS EN 196-1 standardının gerekliliklerine tam olarak uygundur. UTCM-0092 üç gözlü boş kalıp, UTCM-0093 kalıp doldurma hunisi ve bağlantı kelepçeleri ile birlikte tablanın toplam ağırlığı (20 ±0.5) kg'dır. Kalıp bağlama ve sökme sistemi, kolay ve çabuk çalıştırmaya olanak sağlar.

Makinenin destek gövdesi, standardında istenen boyutları, tabla üst yüzeyi yataylığını ve üç gözlü kalıbın tablaya merkezlenmesini sağlayacak şekilde tasarlanmıştır.

Motor ve şanzıman düzeneği, cihazın uzun ömürlü olmasını ve kullanıcı güvenliğini (hareketli kısımlara erişilemez) sağlayacak şekilde koruyucu bir kasa içine yerleştirilmiştir.

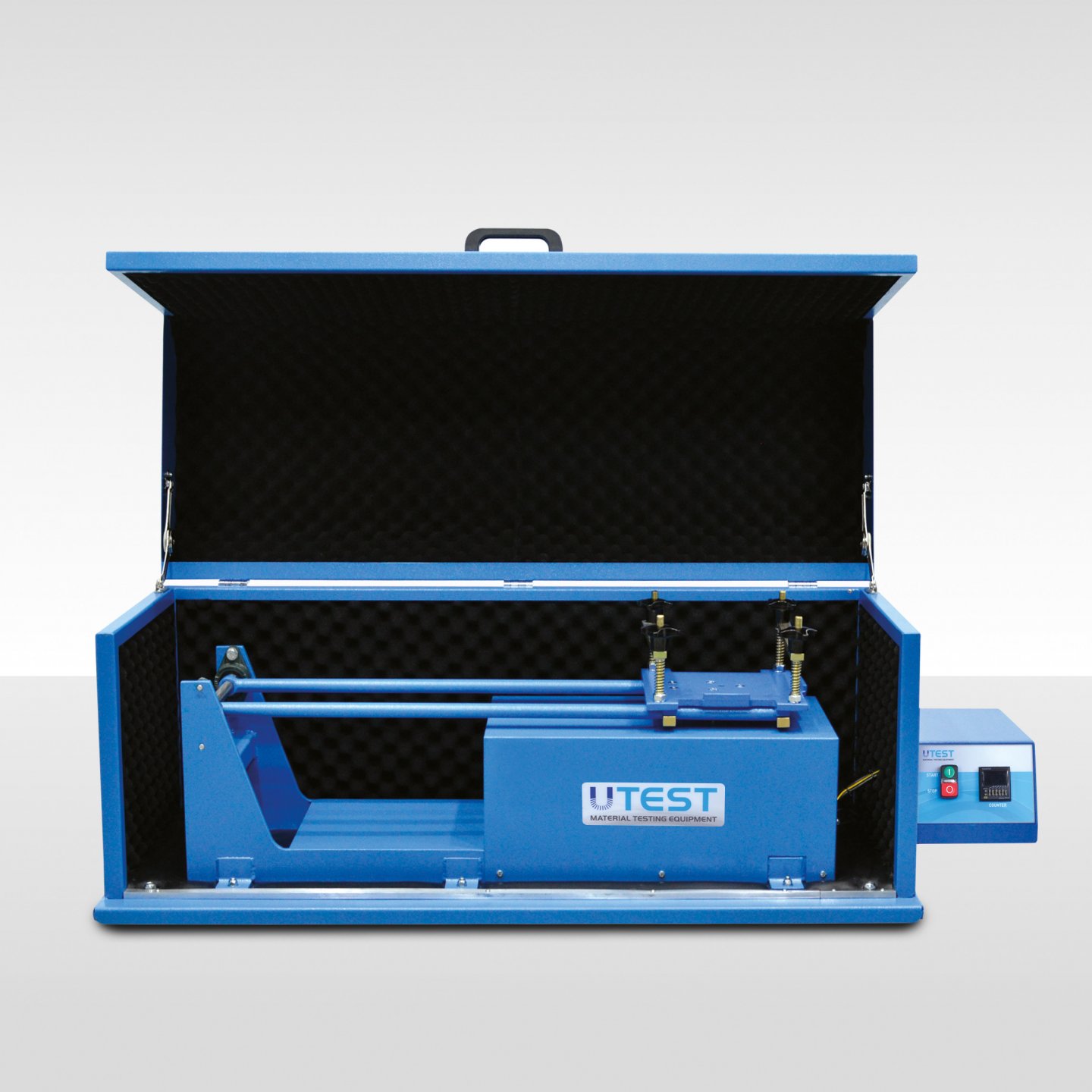

Cihaz, CE direktifleri doğrultusunda, ses yalıtım kabinli (UTCM-0091) olarak da tedarik edilebilir.





(UTCM-0090)

(UTCM-0091)

Boyutlar

350×1050×500 mm

1440×500×575  mm

Ağırlık (yaklaşık)

25 kg

 125  kg

Motor Hızı

60 devir/dakika

Düşme Yüksekliği

15mm

Güç

250W

UTCM-0093 doldurma hunisi, UTCM-0090  sarsma cihazı üzerine yerleştirilen UTCM-0092 üç gözlü kalıbın doldurulmasında kullanılır.

UTCM-0092 üç gözlü kalıp, UTCM-0093 doldurma hunisi, UTCM-0094 küçük ve büyük yayıcı ve mastar ayrıca sipariş edilmelidir.
