Asfalt Plaka Silindiri

Ürün Kodu

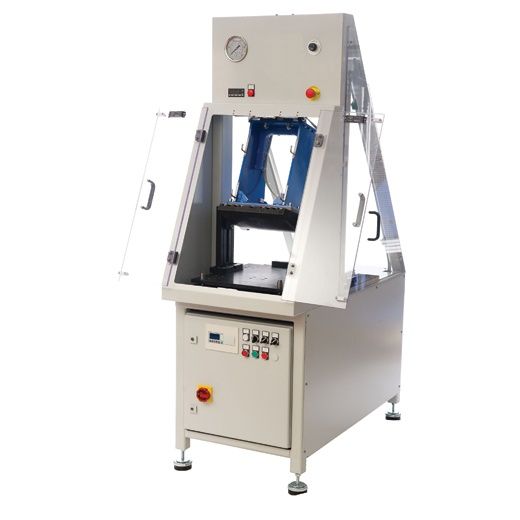

CRT-RC-H2 Hidrolik Standart Silindir Sıkıştırıcı – Çift Boyut

Standartlar

TS EN 12697-33 Çelik Silindir; ASTM D04-WK34713; ASTM çalışma maddesi

Silindir sıkıştırıcı, bitümlü kaplama plakalarını otoyoldaki kullanım özelliklerini en sadık şekilde simüle ederek sıkıştırmayı gerçekleştiren metot sayılır. Plakalar hedef karışım yoğunluklarına gerçek ölçekli ekipmanların uyguladığına eşdeğer yüklerle sıkıştırılarak ulaşır.

CRT-RC-H2 Hidrolik güç ile çalışır, programlanabilir akıllı kontrol ünitesi (PLC) ile kontrol edilir ve operatörün geçiş sayısını ayarlayabildiği insan-makine arayüzüne (HMI) bağlıdır.  Gerekli yükü ayarlamak için manuel bir kontrol sistemi bulunmaktadır. CRT-RC-H2 cihazının ana fonksiyonu kiriş yorulma ve tekerlek izi testlerinde kullanılmak üzere plakalar hazırlamaktır.

Ana Özellikler
  • Çelik tekerlekli silindir segmanları
  • Sağlam makine gövdesi
  • Sıkıştırma sırasında karışımın silindire yapışmasını engellemek için opsiyonel ısıtıcılı kafa.
  • 320 x 260mm ve 305 x 400 mm boyutlarında plakaların sıkıştırılması için model.
  • 40 – 135 mm plaka derinliği
  • Plakalar tekerlek izi testlerinde, karot alınarak endirekt çekme testlerinde ve kirişe kesilerek 4 noktalı bükme testlerinde kullanılabilir.
  • Silindir sıkıştırıcı kalıpları Cooper Tekerlek İzi cihazına sığabilir, dolayısı ile kalıplarından çıkarılmadan tekerlek izi testine tabi tutulabilirler.
  • 305 mm silindir genişliğine karşılık 30 kN sıkıştırma kuvveti (en büyük statik arazi silindirlerine eşdeğer)
  • Hız kontrolü
  • Operatörün geçiş sayısını ve sıkıştırma kuvvetini ayarlayabildiği insan-makine arayüzü
  • Frekansı ayarlanabilir titreşimli silindir seçeneği ile arazi tipi titreşimli silindirler simüle edilebilir. Bu seçenek sıkıştırma eforunu azaltmaktadır.

Özellikler

Maksimum Silindir Yükü

305 mm silindir genişliği için 30 kN

Silindir Gezme Mesafesi

±150 mm veya  ±200 mm

Hız

Dakikada 10 dönüşe kadar değişken

Plaka Kalınlığı

40-135 mm

Güç Kaynağı

220–240 Volt 50 Hz @ 16A

(Diğer seçenekler mevcuttur)

Boyutlar (mm) (GxDxY)

600 x 1450 x 1900

Gerekli Çalışma Alanı (mm) (GxDxY)

1600 x 1700 x 2000

Ağırlık (kg)

270

Bilgisayar

Gerekli değil

Aksesuarlar

CRT-RC-HH

Yapışkan numunelerin sıkıştırma sonuçlarını etkilemesini engellemek için sıcak kafa seçeneği

CRT-RC-HVIB

Arazi koşullarını simüle etmek için titreşim seçeneği

CRT-WTRCM-50

Silindir sıkıştırıcı ve tekerlek sürücü için hızla çıkartılabilen çelik ve alüminyum kalıp, 305 x 305 x 50 mm derinliğinde¹

CRT-WTRCM-100

Silindir sıkıştırıcı ve tekerlek sürücü için hızla çıkartılabilen çelik ve alüminyum kalıp, 305 x 305 x 100 mm derinliğinde¹

CRT-RCM-50W

Silindir sıkıştırıcı ve tekerlek sürücü için hızla çıkartılabilen çelik ve alüminyum kalıp, 305 x 400 x 50mm derinliğinde¹

CRT-RCM-100W

Silindir sıkıştırıcı ve tekerlek sürücü için hızla çıkartılabilen çelik ve alüminyum kalıp, 305 x 400 x 100mm derinliğinde¹

1 Diğer derinlikler için taleplerinizi iletebilirsiniz.
