Avrupa Standardı Silindir Sıkıştırıcı – Çelik Silindir

Ürün Kodu

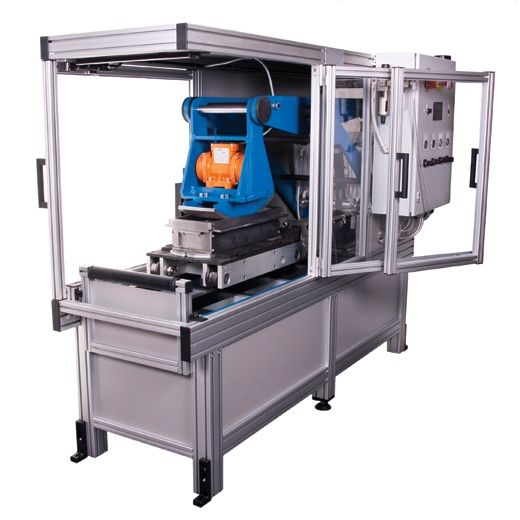

CRT-RC2S   Avrupa Standardı Silindir Sıkıştırıcı – Çelik Silindir

Standartlar

TS EN 12697-34, 12697-23, 12967-12 (Metot A ve B, 51 mm/dakikaya kadar)

ASTM D1559, D5581, D6927

AASHTO T245

CRT-RC2S pnömatik güç ile çalışır, programlanabilir akıllı kontrol ünitesi (PLC) ile kontrol edilir ve operatörün geçiş sayısını ve sıkıştırma kuvvetini ayarlayabildiği insan-makine arayüzüne (HMI) bağlıdır. Temel fonksiyonu tekerlek izi testlerinde kullanılacak plakalar üretmek olduğu halde, plakalar bir kiriş veya karot oluşturacak şekilde bir araya getirilerek veya bölünerek çeşitli diğer testlerde de kullanılabilir. Kullanıcılar sıcak bitümlü materyali gerilme soğurucu membran ara katmanları (SAMI) ve çatlak beton üzerinde sıkıştırarak membran ara katmanının kesilme ve bükülme etkinliğini değerlendirmişlerdir.

Ana Özellikler
  • Çelik tekerli silindir bölüm
  • Sağlam makine gövdesi
  • 305 x 400 mm ve 305 x 305 mm plakaları sıkıştırmak için model
  • Plakalar tekerlek izi testlerinde, karotlar endirekt çekme testlerinde ve bir araya getirilmiş plakalar kiriş yorulma testlerinde numune olarak kullanılabilir.
  • Silindir sıkıştırıcı kalıpları Cooper Tekerlek İzi cihazına sığabilir, dolayısı ile kalıplarından çıkarılmadan tekerlek izi testine tabi tutulabilirler.
  • 305 mm silindir genişliğine karşılık 30 kN sıkıştırma kuvveti (en büyük statik arazi silindirlerine eşdeğer)
  • Hız kontrolü
  • Operatörün geçiş sayısını ve sıkıştırma kuvvetini ayarlayabildiği insan-makine arayüzü
  • Frekansı ayarlanabilir titreşimli silindir seçeneği ile arazi tipi titreşimli silindirler simüle edilebilir. Bu seçenek sıkıştırma eforunu azaltmaktadır.
  • Güvenliksiz operasyonu engellemek için kilitlenebilir güvenlik muhafazası

Özellikler

Maksimum Silindir Yükü

305 mm silindir genişliği için

30kN @ 7bar
38kN @ 9 bar

Silindir Gezme Mesafesi

±150

Hız

Dakikada 10 dönüş

Plaka Kalınlığı

40-100 mm (1,6-4 inç)

Güç Kaynağı

220–240 Volt 50-60 Hz @ 13A

(Diğer seçenekler mevcuttur)

Titreşim Frekansı

0-50 Hz (Yalnızca CRT-RC2SV modelinde)

Basınçlı Hava

7-10 bar @ 700 L/dakika

Karışımlar

Islak veya kuru

Boyutlar (mm) (GxDxY)

1900 x 1100 x 1520

Gerekli Çalışma Alanı (mm) (GxDxY)

2900 x 1700 x 1700

Ağırlık (kg)

670

Aksesuarlar

CRT-WTRCM-50

Silindir sıkıştırıcı ve tekerlek sürücü için hızla çıkartılabilen çelik ve alüminyum kalıp, 305 x 305 x 50 mm derinliğinde¹

CRT-WTRCM-100

Silindir sıkıştırıcı ve tekerlek sürücü için hızla çıkartılabilen çelik ve alüminyum kalıp, 305 x 305 x 100 mm derinliğinde¹

CRT-RCM-50W

Silindir sıkıştırıcı ve tekerlek sürücü için hızla çıkartılabilen çelik ve alüminyum kalıp, 305 x 400 x 50mm derinliğinde¹

CRT-DURM-120

120mm iç çapında Duriez kalıbı

CRT-RCM-100W

Silindir sıkıştırıcı ve tekerlek sürücü için hızla çıkartılabilen çelik ve alüminyum kalıp, 305 x 400 x 100mm derinliğinde¹

CRT-WTRCM-50

Silindir sıkıştırıcı ve tekerlek sürücü için hızla çıkartılabilen çelik ve alüminyum kalıp, 305 x 305 x 50 mm derinliğinde¹

CRT-RCVIB

Arazi koşullarını simüle edebilmek için titreşim seçeneği

CRT-RCHEIGHT

Sıkıştırma sırasında numune yükseklik ölçümü

CRT-RC2S-TEMP

Kalıp ekranında sıcaklık göstergesi

CRT-COMP-1210

İki adet büyük cihaza (örn. silindir sıkıştırıcı ve dört noktalı bükücü) hava sağlamak için büyük kompresör (10 bar ve 1200 L/dakika)

CRT-F12T-AIRDRYER

43 cfm akış hızlı ve 3°C yoğuşma sıcaklıklı hava kurutucu sistem (230/1/50)

1 Diğer derinlikler için taleplerinizi iletebilirsiniz.
