Utest Malzeme Test Cihazları

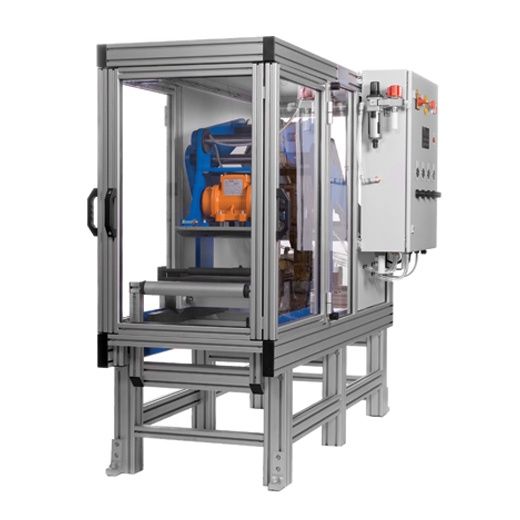

Pnömatik Çok Maksatlı Silindir Sıkıştırıcı

Ürün Kodu

CRT-RCMP  Pnömatik Çok Maksatlı Silindir Sıkıştırıcı

Standartlar

TS EN 12697-33 Çelik silindir; ASTM D04-WK34713

ASTM çalışma maddesi

CRT-RCMP pnömatik güç ile çalışır, programlanabilir akıllı kontrol ünitesi (PLC) ile kontrol edilir ve operatörün geçiş sayısını ve sıkıştırma kuvvetini ayarlayabildiği insan-makine arayüzüne (HMI) bağlıdır. Temel fonksiyonu tekerlek izi testlerinde kullanılacak plakalar üretmek olduğu halde, plakalar bir kiriş veya karot oluşturacak şekilde bir araya getirilerek veya bölünerek çeşitli diğer testlerde de kullanılabilir. Kullanıcılar sıcak bitümlü materyali gerilme soğurucu membran ara katmanları (SAMI) ve çatlak beton üzerinde sıkıştırarak membran ara katmanının kesilme ve bükülme etkinliğini değerlendirmişlerdir.

Ana Özellikler
  • Çelik tekerli silindir bölüm
  • Sağlam makine gövdesi
  • Çeşitli kalıp boyutlarını sıkıştırabilen model
  • Plakalar tekerlek izi testlerinde, karotlar endirekt çekme testlerinde ve bir araya getirilmiş plakalar kiriş yorulma testlerinde numune olarak kullanılabilir.
  • Silindir sıkıştırıcı kalıpları Cooper Tekerlek İzi cihazına sığabilir, dolayısı ile kalıplarından çıkarılmadan tekerlek izi testine tabi tutulabilirler.
  • 305 mm silindir genişliğine karşılık 30 kN sıkıştırma kuvveti (en büyük statik arazi silindirlerine eşdeğer)
  • Hız kontrolü
  • Operatörün geçiş sayısını ve sıkıştırma kuvvetini ayarlayabildiği insan-makine arayüzü
  • Frekansı ayarlanabilir titreşimli silindir seçeneği ile arazi tipi titreşimli silindirler simule edilebilir. Bu seçenek sıkıştırma eforunu azaltmaktadır.
  • Güvenliksiz operasyonu engellemek için kilitlenebilir güvenlik muhafazası

Özellikler

Maksimum Silindir Yükü

305 mm veya 180 mm genişlik için 30kN

Silindir Gezme Mesafesi

305 mm kalıp için ± 150 mm
500 mm kalıp için ± 250 mm

Hız

305 mm kalıp üzerinden 3.5 saniyede geçiş

(± 0.5 saniye)

500 mm kalıp üzerinden 5 saniyede geçiş

(± 0.5 saniye)

Plaka Kalınlığı

40-100 mm (1,6-4 inç)

Güç Kaynağı

220-240 Volt 50 Hz @16 A

(Diğer seçenekler mevcuttur)

Titreşim Frekansı

0-50 Hz (Yalnızca CRT-RCMPV modelinde)

Basınçlı Hava

7 bar, 700 L/dakika

Boyutlar (mm) (GxDxY)

2150 x 650 x 1650

Gerekli Çalışma Alanı (mm) (GxDxY)

3650 x 1950 x 1850

Ağırlık (kg)

75

Bilgisayar

Gerekli değildir

Aksesuarlar

CRT-WTRCM-50

Silindir sıkıştırıcı ve tekerlek sürücü için hızla çıkartılabilen çelik ve alüminyum kalıp, 305 x 305 x 50 mm derinliğinde¹

CRT-WTRCM-100

Silindir sıkıştırıcı ve tekerlek sürücü için hızla çıkartılabilen çelik ve alüminyum kalıp, 305 x 305 x 100 mm derinliğinde¹

CRT-INSERT-10

Kalıp derinliğini¹ ayarlamak için alüminyum 305 x 305 x 10 mm boyutlarında parça

CRT-INSERT-5

Kalıp derinliğini¹ ayarlamak için alüminyum 305 x 305 x 5 mm boyutlarında parça

CRT-RCMPM-50

Silindir sıkıştırıcı için hızla çıkartılabilen çelik ve alüminyum kalıp,

500 x180 x 50 mm derinliğinde¹

CRT-RCMPM-100

Silindir sıkıştırıcı için hızla çıkartılabilen çelik ve alüminyum kalıp,

500 x180 x 100 mm derinliğinde¹

CRT-COMP-1210

İki adet, büyük cihaza (örn. silindir sıkıştırıcı ve dört noktalı bükücü) hava sağlamak için büyük kompresör (10 bar ve 1200 L/dakika)

CRT-F12T-AIRDRYER

43 cfm akış hızlı ve 3°C yoğuşma sıcaklıklı hava kurutucu sistem (230/1/50)

1 Diğer derinlikler için taleplerinizi iletebilirsiniz.
