Utest Malzeme Test Cihazları

Yoğurmalı Sıkıştırıcı

Ürün Kodu

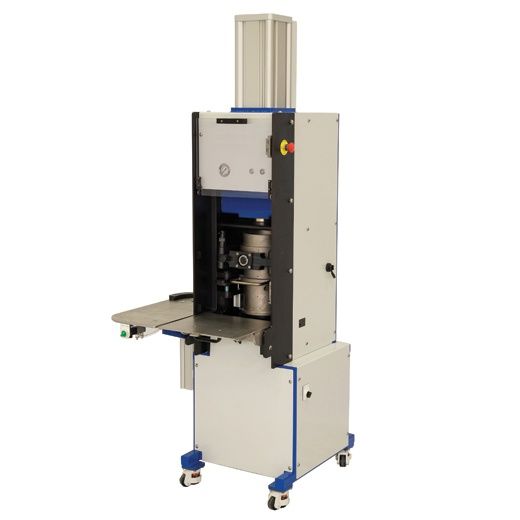

CRT-GYR   Yoğurmalı Sıkıştırıcı

Standartlar

AASHTO T312 (TP4); ASTM D6925; SHRP M-002; T 0736-2011

TS EN 12697-10, 12697-31

Yoğurmalı sıkıştırma numunelerin uyumluluk ve üretim değerlendirmesi için en iyi laboratuvarda sıkıştırma metotlardan biri sayılmaktadır. Sıkıştırma, kütlesi bilinen bir bitümlü karışıma, 100 veya 150mm iç çaplı kalıp içerisinde baskı levhaları ile dikey gerilme (normali 600 kPa) uygulanması ile olur. Baskı levhaları birbirlerine paralel ve yere yatay durumda tutulurken kalıbın boylamsal ekseni etrafında döndürme (yoğurma) yapılır.

Sıkıştırma sırasında numunenin yüksekliği otomatik olarak ölçülür ve karışım yoğunluğu ile boşluk yüzdesi hesaplanır. Sıkıştırma verisi ekranda grafik ve tablo olarak simultane görünür ve ayrıca Microsoft ExcelTM uyumlu bir dosya olarak da kaydedilir. Operatör sıkıştırma sırasında gerçekleşecek döndürme sayısı veya hedeflenen yoğunluk yahut boşluk yüzdesi üzerinden testi çeşitleyebilir.

Varolan sıkıştırıcılardaki problemler genelde üretim kalitesi veya kullanım kolaylığı ile ilgilidir. Yoğurmalı sıkıştırıcıda 100 ve 150 mm çapındaki kalıplar makine parçalarında değişime ihtiyaç duymadan artarda test edilebilir. Dolu bir yoğurmalı sıkıştırıcı kalıbı ağırdır ve çoğu zaman da çok sıcaktır.

Çoğu ekipmanda kalıpların yoğurmalı sıkıştırıcıya koyulurken ve sıkıştırıcıdan çıkartılırken kaldırılması gerekmektedir. CRT-GYR ile kalıpları kaldırmaya gerek yoktur. Kalıplar otomatik olarak sıkıştırıcıya yüklenir ve test bittikten sonra yine otomatik olarak entegre kalıptan çıkartma sistemine iletilirler.

 Ana Özellikler
  • Otomatik kalıp yükleme ve yan yüzeye çıkartma sistemi. Sistem, sıkıştırma zamanından kaybetmeden soğuma zamanı kazandırır (özellikle lastik katkılı asfalt için önemlidir).
  • 150 mm ve 100 mm (6 ve 4 inç) iç çaplı kalıplar makine parçalarında değişime ihtiyaç duymadan test edilebilir.
  • Soğuk karışım (emülsiyon) materyaller sıkıştırılabilir ve çıkan sıvı toplanır.
  • Veri toplama ve kontrol sistemi için ethernet ve çoklu USB bağlantıları
  • Kullanıcı dostu LabVIEWTM yazılımı sonuçları gerçek zamanlı olarak gösterir.
  • Makine izlenebilir ekipman ile kalibre edilebilir.
  • Yüksekliği 300 mm’ye (11,8 inç) kadar olan kalıplar için test seçeneği
Yazılım
  • Kullanıcı dostu, anlaşılması kolay ve güvenilir LabVIEWTM kullanılarak yazılmış WindowsTM programı
  • Yazılım iki farklı sıkıştırma metodunu olanaklı kılar (döndürme sayısına veya yoğunluk hedefine göre)
  • Operatör sıkıştırmanın her aşamasında yönlendirilir
  • Yüksekliğin, yoğunluğun ve boşluk yüzdesinin ekranda gerçek zamanlı gösterimi
  • İleri analiz için veri belirli aralıklarla sabit diske kaydedilir.
  • Sensör kontrolü, hata tanılama rutini ve RTD kalibrasyonu için yardımcı uygulamalar

Özellikler

Hız

Normal 30 RPM

Gerilme

Normal 600 kPa
Maksimum 1000 kPa

Aktüatör Basma Mesafesi (mm)

250

Entegre Döndürme Açısı

0.2 - > 2°

Güç Kaynağı

220-240 Volt 50Hz @ 16A
(Diğer seçenekler mevcuttur)

Numune Çapı

100mm ve 150 mm

Basınçlı Hava

7-10 bar @ 350 L/dakika

Karışımlar

Islak veya kuru

Boyutlar (mm) (GxDxY)

780 x 1000 x 1920

Gerekli Çalışma Alanı (mm) (GxDxY)

2000 x 2000 x 2200

Ağırlık (kg)

508

Aksesuarlar

CRT-GYR-EXT

Numune çıkarıcı

CRT-GYR-SHEAR

Kesme Kuvveti Göstergesi

CRT-GYR-TEMP

Numune Sıcaklık Ölçümü

CRT-GYRM-100T

Numune sıcaklık ölçümüne olanak tanıyan 100 mm iç çaplı kalıplar ve baskı levhaları

CRT-GYRM-150T

Numune sıcaklık ölçümüne olanak tanıyan 150 mm iç çaplı kalıplar ve baskı levhaları

CRT-GYRMS-100

Emülsiyon karışımları için oluklu 100 mm iç çaplı kalıplar ve baskı levhaları

CRT-GYRMS-150

Emülsiyon karışımları için oluklu 150 mm iç çaplı kalıplar ve baskı levhaları

CRT-GYRCFP-100

100mm dairesel filtre kâğıdı (100 adet)

CRT-GYRCFP-150

150mm dairesel filtre kâğıdı (100 adet)

CRT-GYR-SP100_63

63mm yükseklik için 100 mm ara parçası

CRT-GYR-SP150_63

63mm yükseklik için 150 mm ara parçası

CRT-GYR-CALANG

İç açı ayarı için kalibrasyon kiti

CRT-TGR-840

Küçük hava kompresörü
