Utest Malzeme Test Cihazları

Hamburg Islak ve Kuru Tekerlek İzi

Ürün Kodu

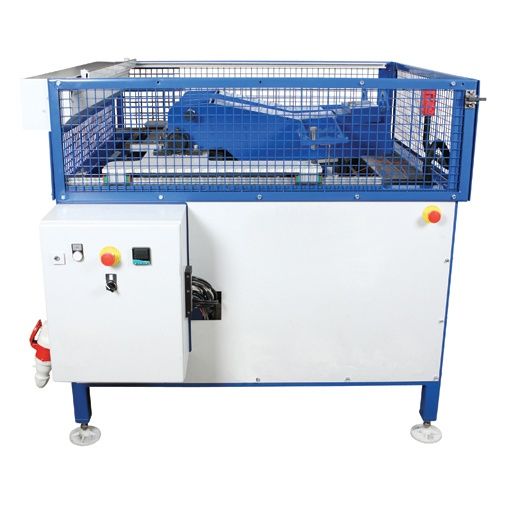

CRT-WTIM          Hamburg Islak ve Kuru Tekerlek İzi

Standartlar

TS EN 12697-22, AASHTO-T324, TEX-242-F

Hamburg tipi çift kollu batırma, tekerlek izi cihazı asfalt karışımların tekerlek izi ve ıslaklık hassasiyet ölçümlerini EN 12697-22 veya AASHTO-T324 standartlarına göre belirlemek için yaygın olarak kullanılmaktadır.

Ekipman 1970’lerde Esso A.G tarafından Hamburg, Almanya’da EN 12697-22’ye de alınmış olan TRL tekerlek izi makinası temel alınarak geliştirilmiştir. Hamburg Testi orijinal olarak Hamburg şehrinde tekerlek izine hassasiyet ölçümleri için kullanılmıştır.

Test 40 - 50°C aralığında 9540 tekerlek geçişi ile gerçekleştirilir. İstenen sıcaklık değerleri hava yerine su ile sağlanır. Hamburg şehir sonradan tekerlek geçişi sayısını 19200’e çıkartmış ve bu geçiş sayısında bazı numunelerin ıslaklık zararına uğradığı görülmüştür. 10000 üzerindeki tekerlek geçişi genel olarak ıslaklık zararının gösterilmesi için gereklidir.

Laboratuvarda hazırlanmış numuneler veya yoldan sökülmüş asfalt parçaları kullanılabilir. Çelik veya lastik tekerler istenen yük, hız ve sıcaklık ile numune üzerinde sürülür. Test sırasında iz derinliği devamlı ölçülür ve kaydedilir.

Ana Özellikler
  • 4 test seçeneğine sahip gelişmiş makine: Islak, Islak-Sıcak, Kuru, Kuru-Sıcak (ısıtma başlığı seçeneği ile)
  • Yüksek seviyeli kullanıcılara çeşitli opsiyonlar ve laboratuvar teknisyenlerine kullanım kolaylığı sunan alanında en gelişmiş yazılım
  • Batırmaya özel Tekerlek Sürücü (ıslak ve kuru tekerlek sürücüler sıcaklık kontrolüne uyumludur)
  • Mekanik geri-dönüşümlü su havuzu, su sıcaklığı 20 - 75ºC aralığında ± 5°C hassasiyet ile ayarlanabilir.
  • 15 – 30 RPM aralığında tekerlek dönüş hızı
  • Tekerlek taşıyıcı kollara monte iki deplasman sensörü iz derinliğini 0.01 mm hassasiyet ile 50 mm’ye kadar ölçer.
  • AASHTO ve EN standartlarında belirtildiği üzere iz derinliği otomatik ve sürekli olarak ölçülür.
  • Yüklenen basınçta değişiklik yapmak için çeşitli genişliklerde lastik veya paslanmaz çelik tekerler
  • Laboratuvarda sıkıştırma ve karot örnekler dahil çeşitli kalıp seçenekleri (AASHTO ve EN)
  • UKAS akredite kalibrasyon sertifikası ile sunulmaktadır
  • Cooper dünyanın 1 numaralı tekerlek izi üreticisidir.

Aksesuarlar

CRT-WTIM-26050 (Diğer seçenekler mevcuttur)

Paslanmaz çelik kalıplar 320 x 260 x 50 mm derinliğinde

CRT-WTIM-260100 (Diğer seçenekler mevcuttur)

Paslanmaz çelik kalıplar 320 x 260 x100 mm derinliğinde

CRT-WTIM-2DIAM150 (Diğer seçenekler mevcuttur)

6 inçlik asfalt parçaları için plastik kalıp (320 x 260 mm), numuneler paslanmaz çelik kalıp içerisinde çift olarak teste alınırlar.

CRT-WTIM-2DIAM150_50 (Diğer seçenekler mevcuttur)

6 inçlik asfalt parçaları için plastik kalıp (320 x 260 mm), numuneler paslanmaz çelik kalıp içerisinde çift olarak teste alınırlar.

CRT-WTIM-WHSS

AASHTO-T324 standardına göre batırmada tekerlek izi testi yapmak için paslanmaz çelik tekerlek

CRT-WTIM-WHR

EN 12697-22 standardına göre batırmada tekerlek izi testi yapmak için lastik kaplı paslanmaz çelik tekerlek

CRT-WTIM-LIFT

Kol kaldırma vinci

CRT-WTIM-DRY

Kuru test opsiyonu

Özellikler

Tekerlek Hızı

Dakikada 30 tura (60 geçişe) kadar değişken

Tekerlek Yükü

700 ± 10 N

Kalıp Boyutları (mm)

305 x 305 ve 305 x 400

Levha Kalınlığı (mm)

50 - 100 (aralıklar kullanılarak daha çeşitli boyutlarda)

İz Derinliği Sensör Aralığı (mm)

50

Sıcaklık Aralığı

20 - 75 ºC

Güç Kaynağı

380-415 Volt 50Hz @ 16A

Boyutlar (mm) (GxDxY)

1430 x 1380 x 1260

Tahmini Ağırlık (kg)

 687

Bilgisayar

Dahildir

Yazılım
  • Kullanıcı dostu, anlaşılması kolay ve güvenilir LabVIEWTM kullanılarak yazılmış WindowsTM programı
  • Yazılım standart ama ihtiyaca göre düzenlenebilen iki metoda (AASHTO-T324 ve EN 12697-22) imkan tanır.
  • Operatöre testin her adımında rehberlik eder.
  • Su, numune sıcaklığı ve iz derinliğini gerçek zamanlı olarak gösterir.
  • Veri ilave analizlerde kullanılmak üzere belirli aralıklarla sabit diske yazılır.
  • Yazılım Batırılmış Tekerlek İzi ekipmanı ile USB arayüzü üzerinden iletişim kurar.
  • Sensör kontrolü, hata tanılama rutini ve RTD kalibrasyonu için yardımcı uygulamalar
  • MS ExcelTM veri çıktısı
