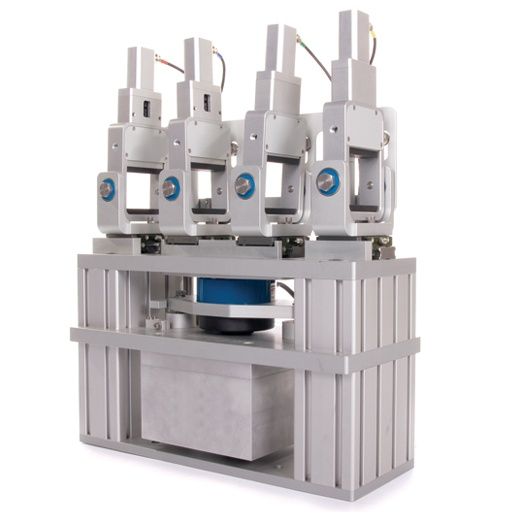

Bağımsız, 4 Noktalı Kiriş Bükme Makinası

Ürün Kodu

CRT-SA4PT-BB Bağımsız, 4 Noktalı Kiriş Bükme Makinası

Standartlar

EN 12697-24 Ek D, 12697-26 Ek B

AASHTO T321-03 (TP8 – Çin Standartı)

Bükme makinaları bitümlü kaplama materyallerinin yorulma dirençlerini ölçerek rijitlik modüllerinin bulunması için yaygın olarak kullanılmaktadır. Dört noktalı bükme testleri CEN, AASHTO ve Çin test tanımlarında bulunmaktadır. Testte, prizmatik kiriş numunesi sinüs eğrisi şeklinde gerinme ve gerilmeye maruz bırakılır.

CRT-SA4PT-BB servo-pnömatik teknoloji, yüksek hızlı veri edinimi, kontrol sistemi ve kullanıcı dostu yazılımı kullanmaktadır. Test sırasında, veri ekranda grafik ve tablo şeklinde görünmekte ve test bitiminde Microsoft ExcelTM uyumlu şekilde sabit diske kaydedilmektedir.

Merkezi mengeneler arası 118,5 mm’dir (AASHTO teknik şartnamesine1 göre dıştaki mengeneler arasındaki uzaklık 335,6 mm olmalıdır, ama kirişin yüksekliği ve genişliği değişkendir).

1 20 mm’den büyük agrega içeren kirişler üzerinde yapılan testler EN 12697-24 standardı D ekine uygun değildir. Bu uyumsuzluğun test raporunda açıkça belirtilmesi gerekmektedir.

Ana Özellikler
  • Frekans aralığı 0,1 - 30Hz’dir.

Yüksek gerinimlerde veya rijit karışımlarda yüksek frekansa ulaşmak her zaman mümkün değildir. Bu koşullarda yapılacak olağan testler için CRT-LH4PT-BB ekipmanı değerlendirilmelidir.

  • Pnömatik, bağımsız, 4 noktalı bükme makinası
  • Düşük sürtünmeli aktüatör ve yüksek performanslı seramik-pistonlu servo-valften yararlanır.
  • Numune-üstü ölçüm sistemi gözde eğilmesinden kaynaklı hataları engeller
  • AASHTO kiriş boylarını test edebilir
  • Sinüs eğrisi şeklinde kontrollü gerinme veya kontrollü gerilme yorulması test modları
  • Lokal girintileme kaynaklı hataları engellemek üzere sabit motor hızıyla numune sıkıştırma
  • Bağımsız numune yükleme sistemi
  • Yorulma direnci ve rijitlik modülünün belirlenmesi için kullanıcı dostu yazılım
  • Kalibrasyon sertifikası ile beraber sunulmaktadır.
Yazılı ve Veri Toplama Ünitesi

Yazılım - DIMENSION

  • Kullanıcı dostu, anlaşılması kolay ve güvenilir LabVIEWTM kullanılarak yazılmış WindowsTM programı
  • EN 12697-24 Ek D ve EN 12697-26 Ek B standartlarını karşılamak için yazılmıştır.
  • Yazılım arayüzü kullanıcının istediği bir dile çevrilebilir
  • Toplanan veriler kullanıcı tarafından analiz edilmek üzere çizelge tablosuna aktarılabilir.
  • Toplanmış verilere eğri uydurmak, sistemin girdilerini ve çıktılarını test etmek, faz düzeltmek ve sensör kalibrasyon değerlerini veri tabanında saklamak için yardımcı uygulamalar

Veri Toplama - cDAC

  • 32 sensöre kadar ölçüm imkanı
  • Dalga tipleri: Haversine, Pals (Vuru), Kare, Üçgen, Sabit, Sabit Artırım, Dinlenme Periyodu
Aksesuarlar

CRT-BEAM

Model PVC Kiriş 50x50x380mm

Özellikler

Kuvvet Sensörü

±5kN

Numune Sensör Aralığı

±1 mm

Basma Aktüatörü

10 mm

Frekans

0.1 - 30 Hz

Güç Kaynağı

220-240 Volt 50 Hz @ 13A

(Opsiyonlar Mevcuttur)

Basınçlı Hava

7-10 bar @ 600 L/dakika

Boyutlar (mm) (GxDxY)

Test Gövdesi: 440 x 190 x 570

Veri Toplama Ünitesi: 360 x 280 x 140

Çalışma Alanı (mm) (GxDxY)

826 x 1650 x 2100 (CRT-TCC kabini ile)

Ağırlık

Test Gövdesi: 45 kg
Veri Toplama Ünitesi: 6 kg

Bilgisayar

Dahildir
