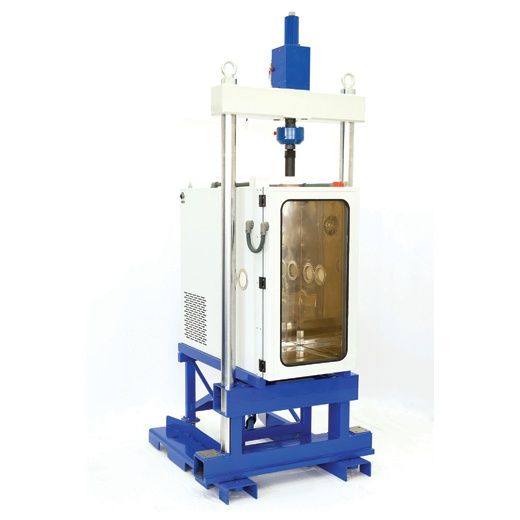

Servo-Hidrolik Üniversal Test Cihazı 100-130 kN

Ürün Kodu

CRT-UTM- HYD100/130  Servo-Hidrolik Üniversal Test Cihazı

Standartlar

Modül
  • EN 12697-26 Ek C
  • EN 12697-26 Ek D & E
  • ASTM D7369
  • ASTM D4123
  • ASTM D3497
  • AASHTO TP31
  • AASHTO TP62 / TP79
Kalıcı Deformasyon
  • EN 12697-25, A & B Metotları
Dayanım Testleri
  • EN 12697-24 Ek E
  • ASTM D7313 DCT (Disk şeklinde kompakt çekme testi)
  • EN 12697-44 SCB (Yarı dairesel bükme testi)
Basit Performans Testleri
  • Dinamik Modül
  • Akış Numarası
  • Akış Zamanı
  • NCHRP9-19
  • NCHRP9-29
Bağlayıcısız Materyaller
  • AASHTO T307 (eskiden TP46)
  • NCHRP 1-28A

CRT-UTM-HYD100 belirli zemin malzemelerinin test edilmesi için tasarlanmış çok yönlü bir üniversal test cihazıdır.

Yeni nesil cDAC kontrol ünitesi tarafından dijital olarak üretilen ve aktüatör tarafından fiziksele dönüştürülüp uygulanan yüksek kesinlikteki ve tekrarlanabilir basınç dalgaları hareketli veya durağan araçları simule eder. Aktüatör hem basma hem de çekmeyi simule edecek şekilde çift etkilidir.

Bağlayıcısız materyallerin esneme modülünü belirlemek üzere birçok sistem içermektedir. Opsiyonel programlanabilir sıcaklık kabini frekans/sıcaklık taraması yapmaya imkân sağlar.

Ana Özellikler
  • Hidrolik olarak ayarlanabilir piston başlığı ve kenetleme sistemi (Yalnızca oynar başlıklı versiyonlarda)
  • Çift rodlu, eşit alanlı, yorulma puanlı aktüatör
  • Direkt kuplajlı ‘Sapphire Teknoloji’sini kullanan servo-valf
  • Direkt kuplajlı hidrolik güvenlik kutusu
  • Aktüatöre entegre eksensel yüklü LVDT
  • Yeni nesil cDAC kontrol ünitesi ve amiral gemisi yazılım Dimension
  • Sıcaklık etkisinin önemsenmediği büyük numunelerin testlerinde gün ışığı artışına izin veren çıkarılabilir opsiyonel TCC.
  • Opsiyonel TCC direkt olarak Dimension Programından kontrol edilerek test süresince sıcaklık değiştirilebilir
  • EN, ASTM ve AASHTO test metotları için standart program ve standart olmayan test metotları için üniversal program ile birlikte sunulmaktadır
Yazılım ve Veri Toplama Ünitesi
Yazılım – DIMENSION
  • Kullanıcı dostu, anlaşılması kolay ve güvenilir LabVIEWTM kullanılarak yazılmış WindowsTM programı
  • Belirli EN, ASTM ve AASHTO test yöntemleri için mevcut standart test yazılımı
  • Kullanıcı tarafından seçilen frekanslar ve veri toplama aralıkları ile birlikte statik, sinüs, haversine, kare, üçgen test yöntemlerinin geliştirilmesi için üniversal test yazılımı
  • Toplanan veriler kullanıcı tarafından analiz edilmek üzere çizelge tablosuna aktarılabilir.
  • Sensör kontrolü, tanılama rutinleri ve kalibrasyon için yardımcı yazılımlar
Veri Toplama – cDAC
  • 20 bit çözünürlük, kanal başına 5kHz
  • TEDS kullanarak herhangi bir kanalda herhangi bir voltaj dönüştürücüyü kabul edecek şekilde tasarlanmıştır.
  • Döngü başına 1024 veri noktası
  • 16 adet giriş-çıkış kanalı
  • Bilgisayara Ethernet/USB/RS232 ile bağlantı seçeneği
Teknik Özellikler

Maksimum Yük (kN)

100 - 130

Yük Çevirici (kN)

100 - 130

Aktüatör Vuruş Mesafesi (mm)

100

Frekans (Hz)

0 - 100

Güç Kaynağı (opsiyonlar mevcuttur)

Hidrolik güç ünitesi: 415 Volt, 50 Hz, standart olarak 3 faz
TCC: 240 Volt, 50 Hz, standart olarak 1 faz
Kontrol Ünitesi: 110/240 Volt, 50/60 Hz

Basınçlı Hava

7 bar, 100 L/dakika

Boyutlar (G x D x Y)

(Çalışma alanı olarak önden ve yanlardan  1 metre ayrılması gerekmektedir)

UTM ve Kabin:
1150 x 1200 x 2750
Güç ünitesi:
700 x 940 x 1110

Ağırlık

UTM ve Kabin: 680 kg
Güç ünitesi: 180 kg
TCC: 200 kg

Bilgisayar

Dahil
