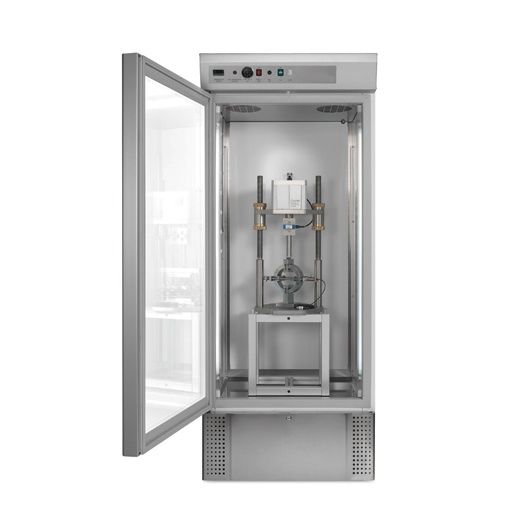

Servo-Pnömatik Üniversal Test Cihazı

Ürün Kodu

CRT-UTM-NU    Servo-Pnömatik Üniversal Test Cihazı

Standartlar

Modül
  • EN12697-26EkC
  • EN12697-26EkD&E
  • ASTMD7369
  • ASTMD4123
  • ASTMD3497
  • AASHTOTP31
  • AASHTOTP62/TP79
Kalıcı Deformasyon
  • EN12697-25 A&B Metotları
Yorulma
  • EN12697-24EkE
  • ASTMD7313DCT(Diskşeklinde kompakt çekme testi)
  • EN12697-44SCB(Yarı dairesel bükme testi)
Basit Performans Testleri
  • Dinamik Modül
  • Akış Numarası
  • Akış Zamanı
  • NCHRP9-19
  • NCHRP9-29
Bağlayıcısız Materyaller
  • AASHTOT307(eskidenTP46)
  • NCHRP1-28A

Yüksek hassasiyette bir servo-pnömatik valf ile düşük-sürtünmeli aktüatörün gelişmiş veri toplama ve kontrol sistemi ile birlikte tasarlanması cihazın birçok servo-hidrolik türevi ile eşit performans göstermesini sağlamıştır.

Aktüatör tarafından numuneye dijital kesinlikle uygulanan tekrarlı gerilmedalgaları hareketli bir trafiğin tabana etkisini simule eder. Aktüatör hem basma hem de çekmeyisimule edecek şekilde çift etkilidir. Üç eksenli yük hücre sistemi bağlayıcısız materyallerin esneme modülünü ölçmek üzere cihaza yerleştirilmiştir.

Ana Özellikler
  • Dinamik yüklemeli üniversal test sistemi asfalt, bağlayıcısız ve taneli malzeme için düşük maliyetli ve ideal bir çözümdür.
  • Çift yönlü, düşük sürtünmeli,entegredeplasman sensörü
  • Yüksek performanslı seramik makaralıservo valf
  • Yüksek kalite paslanmaz çelik çerçeve
  • EN 12697-24; EN 12697-25, EN 12697-26 standartları için UKAS akredite kalibrasyon sertifikası
  • Standart ve standart olmayan test metotları için çeşitli aksesuarlar
  • EN, ASTM ve AASHTO test metotları için standart program ve standart olmayan test metotları için üniversal program ile birlikte sunulmaktadır
Yazılım ve Veri Toplama Ünitesi
 Yazılım–DIMENSION
  • Kullanıcı dostu, anlaşılması kolay ve güvenilir LabVIEWTM kullanılarak yazılmış WindowsTM programı
  • Belirli EN, ASTM ve AASHTO test yöntemleri için mevcut standart test yazılımı
  • Kullanıcı tarafından seçilen frekanslar ve veri toplama aralıkları ile birlikte statik, sinüs, haversine, kare, üçgen test yöntemlerinin geliştirilmesi için üniversal test yazılımı
  • Toplanan veriler kullanıcı tarafından analiz edilmek üzere çizelge tablosuna aktarılabilir.
  • Sensör kontrolü, tanılama rutinleri ve kalibrasyon için yardımcı yazılımlar
Veri Toplama–cDAC
  • 20 bit çözünürlük, kanal başına 5kHz
  • TEDS kullanarak herhangi bir kanalda herhangi bir voltaj dönüştürücüyü kabul edecek şekilde tasarlanmıştır.
  • Döngü başına 1024 veri noktası
  • 16 adet giriş-çıkış kanalı
  • Bilgisayara Ethernet/USB/RS232 ile bağlantı opsiyonu
Teknik Özellikler

Maksimum Yük (kN)

Elektronik limit: 15.5

Yük Çevirici (kN)

±20

Aktüatör Vuruş Mesafesi (mm)

30

Frekans (Hz)

0 - 30

Güç Kaynağı

(opsiyonlar mevcuttur)

220-240 Volt
50 Hz @ 13A

Basınçlı Hava

7-10 bar 600 L/dakika

Boyutlar (G x D x Y)

(Çalışma alanı olarak önden ve yanlardan  1 metre ayrılması gerekmektedir)

UTM: 360 x 400 x 740
Kontrol Ünitesi: 360 x 280 x 140

Ağırlık

UTM: 30 kg
Kontrol ünitesi: 6 kg

Bilgisayar

Dahil
