Tam Otomatik Permeabilite Sistemi

Ürün Kodu

LoadTracII
FlowTracII

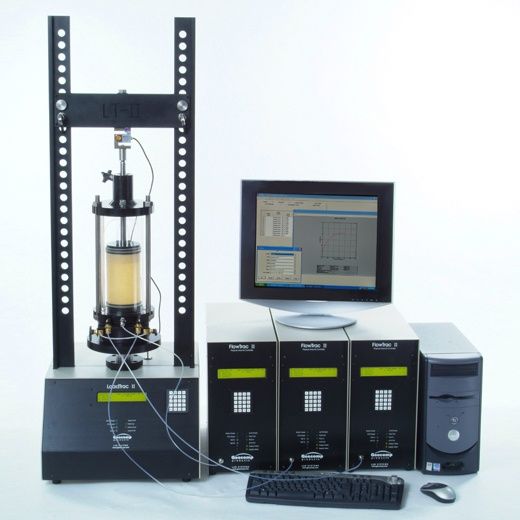

LoadTracII/FlowtracII sistemi çok çeşitli malzemeler için esnek duvarlı permeabilite testlerinin hızlı ve doğru yapılabilmesi için özgün ve çok amaçlı bir  yöntem sağlar. Numuneden geçen suyun basıncı veya akış oranı ayarlanarak, kohezif zemin numunelerinde 10-4 cm/saniye ile 10-9 cm/saniye aralığındaki geçirgenlik tam otomatik olarak ölçülebilmektedir. Uygun test hücresiyle, bu sistem bazı siltli killerle permeabiliteyi birkaç dakika içinde ölçebilmektedir.

FlowTracII ana ünitesinde yüksek hızlı ve hassasiyetli mikro adımlı motor, şırınga tipi hazne, basınç odacığı, piston, basınç transduseri, elektronik kontrol ve ağ iletişimi kartları yer almaktadır. 250 ve 750cc kapasiteli iki farklı model bulunmaktadır. Akış oranları 0.000006cc/saniye ile 3cc/saniye arasında bir değere ayarlanabilmektedir. Esnek duvarlı testler 3 akış pompası ve bir çerçeveyle tam otomatik olarak yapılabilmektedir.  Pompalar hücre basıncı ve akışı, numune alt basınç ve akışı ile numune üst basınç ve akışı kontrol edip ölçer. Bu konfigürasyonizotropik, anizotropik ve K0konsolidasyonlu tam otomatik permeabilite testleri yapılmasına olanak sağlar.

Ağ iletişim modülü ve ilgili yazılımla, tüm test süreci bilgisayar üzerinden otomatik olarak kontrol edilir, veriler alınıp gerçek zamanlı olarak gösterilebilir ve test raporu düzenlenebilir. GeoNet-LAN opsiyonu ile test, sistemin bağlı olduğu ağdaki herhangi bir bilgisayar tarafından takip edilebilir ve rapor düzenlenebilir.

Kontrol ve düzenleme yazılımı Windows 2000, XP, Vista ve 7’de çalışır.

Uygulanabilir Test Standartları

ASTM D 5084 - Esnek Duvarlı Permeabilite
ASTM D 2434 - Sabit Duvarlı Permeabilite

Kullanıcı Faydaları
  • Kullanıcı ihtiyacına göre seçilebilen 22, 45 veya 90kN kapasiteli çerçeveler.
  • Bütünsel kontrol, veri toplama ve test raporlaması otomasyonu.
  • Doğrudan raporda kullanılacak kalitede tablo ve grafiklerin deney tamamlanır tamamlanmaz hazırlanması
  • Geo-Net uyumluluğu sayesinde cihazın ağ üzerinden kontrolü.
  • Kendi tablolama programlarınıza yükleyebilmeniz için kolay veri tasnifine uygun sütunlara ayrılmış veri şablonu.
  • 250 ve 750cc kapasiteli pompalar arasından projenize uygun hacim seçimi yapabilme.
  • 0.00003 ile 15mm/dak arasında hassas deplasman oranı kontrolü.
  • Entegre sensörler ile doğru basınç ve hacim değişimi okumaları.
  • LCD ekran ve tuş takımıyla bilgisayarsız kullanma olanağı.
Aksesuarlar
  • 305mm (12”) çapa kadar üç eksenli/Permeabilite hücreleri, membranları, poroz taşları ve numune hazırlama aparatları istek üzerine eklenebilir.
  • Sistemi bilgisayara bağlamak için Geo-NET bilgisayar kartı ve kablosu
Teknik Özellikler

Motor                  Entegre kontrollü hassas adımlı motor

Hareket               76mm ölçüm kapasiteli 0.0013mm çözünürlüklü entegre deplasman ölçer.

Deplasman         0.00003-15mm/dak hassas deplasman oranı kontrolü

Akış Kontrolü    0.000006-3cc/saniye

Güç                       110/220V, 50/60Hz, 1 faz

  Boyutlar  Ağırlık
LoadTracII  464*546*1206mm 55kg
FlowTracII 203*406*470mm    14kg
Modeller
FlowTracII Modelleri

FTII-250-nn        250cc kapasite

FTII-750-nn        750cc kapasite

LoadTracII Modelleri

LTII-5,000            22kN (5,000lb) çerçeve kapasitesi

LTII-10,000          45kN (10,000lb) çerçeve kapasitesi

LTII-20,000          90kN (20,000lb) çerçeve kapasitesi

LTII-50,000          222kN (50,000lb) çerçeve kapasitesi
