Tam Otomatik Sabit Gerilme Oranlı Konsolidasyon Sistemi

Ürün Kodu

LoadTracII
FlowTracII

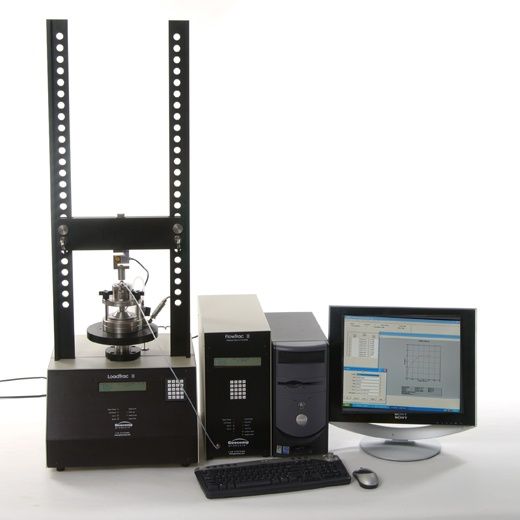

LoadTracII/FlowtracII sistemi Kontrollü Gerilme Yüklemeli Konsolidasyon (CSL) testinin tam otomatik olarak yapılmasına olanak sağlar. Zemin numunesi yerleştirilip, test koşulları girildikten sonra LoadTracII/FlowtracII sistemi tüm test aşamalarını otomatik olarak tamamlar. Bu sistemin yazılımı kullanıcının girdiği sabit gerilme oranlı yüklemeleri içeren yükleme şablonunu kullanarak numuneyi konsolide eder. Deneyi çok hızlı (boşluk suyu basıncının okuma aralığını geçmesi) veya çok yavaş (deney çok uzun sürer) yürütmekten kaçınmak için LoadTracII/FlowtracII sistemi Boşluk Suyu Basıncı Oran Limitleri’ni kullanır. Eğer boşluk suyu basıncının o anda uygulanan dikey yüklemeye oranı boşluk suyu basıncı oranı üst limitini geçerse, mevcut gerilme oranı otomatikman yarıya indirilir. Boşluk suyu basıncının o anda uygulanan dikey yüklemeye oranı boşluk suyu basıncı oranı alt limitini geçerse, mevcut gerilme oranı otomatikman ikiyle çarpılır. Bu limitler kullanıcıya sabit gerilme oranlı testin nasıl yürütüleceği üzerinde önemli bir kontrole sahip olmasını sağlar.

FlowTracII ters basınç doyurma sürecinde ve konsolidasyon sırasında hücre basıncını sabit tutmak için kullanılır.  Tipik bir konsolidasyon testi çoğu malzeme üzerinde 24 ila 36 saat arasında tamamlanır.

Uygulanabilir Test Standartları
  • ASTM D 4186 Tek Eksenli Konsolidasyon
  • Kontrollü Gerilme Yüklemeye Maruz Kalan Zeminlerin Özellikleri
Kullanıcı Faydaları
  • Kullanıcı ihtiyacına göre seçilebilen 22, 45 veya 90kN kapasiteli çerçeveler.
  • Bütünsel kontrol, veri toplama ve test raporlaması otomasyonu.
  • Doğrudan raporda kullanılacak kalitede tablo ve grafiklerin deney tamamlanır tamamlanmaz hazırlanması.
  • Kendi tablolama programlarınıza yükleyebilmeniz için kolay veri tasnifine uygun sütunlara ayrılmış veri şablonu.
  • Geo-Net uyumluluğu sayesinde cihazın ağ üzerinden kontrolü.
Teknik Özellikler

Motor                  Entegre kontrollü hassas adımlı motor

Hareket               76mm ölçüm kapasiteli 0.0013mm çözünürlüklü entegre deplasman ölçer.

Deplasman         0.00003-15mm/dak hassas deplasman oranı kontrolü

Akış Kontrolü     0.000006-3cc/saniye

Güç                      110/220V, 50/60Hz, 1 faz



  Boyutlar Ağırlık
LoadTracII    464*546*1206mm 55kg
FlowTracII  203*406*470mm 14kg
Modeller
FlowTracII Modelleri

FTII-250-nn        250cc kapasite

FTII-750-nn        750cc kapasite

LoadTracII Modelleri

LTII-5,000            22kN (5,000lb) çerçeve kapasitesi

LTII-10,000          45kN (10,000lb) çerçeve kapasitesi

LTII-20,000          90kN (20,000lb) çerçeve kapasitesi

LTII-50,000          222kN (50,000lb) çerçeve kapasitesi

Aksesuarlar

1230      Ters basınçlı doyurmaya uygun paslanmaz çelikten konsolidasyon hücresi. Standart 63.5 mm numune çapı. Harici paslanmaz çelik basınç transduseri. Diğer numune boyutları sipariş üzerine yapılabilir.
