Tam Otomatik Üç Eksenli ve Stress Path Sistemi

Ürün Kodu

LoadTracII
FlowTracII

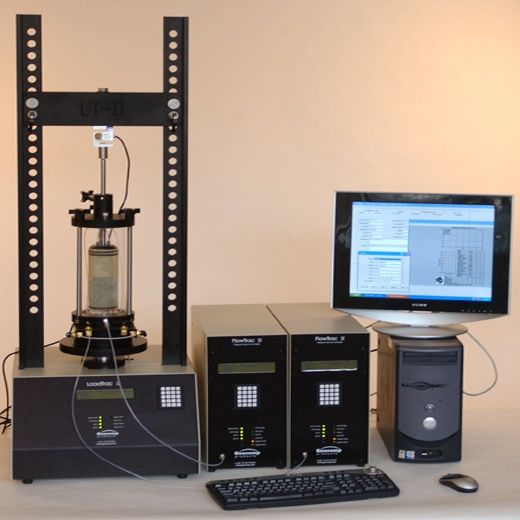

LoadTracII/FlowtracII sistemi UU, CU, CD ve her türlü StressPath zemin üç eksenli testinin tam otomatik olarak yapılmasına olanak sağlar. Zemin numunesi yerleştirilip, test koşulları girildikten sonra LoadTracII/FlowtracII sistemi tüm test aşamalarını otomatik olarak tamamlar. Bu sistemin yazılımı başlangıç, doyurma, konsolidasyon (izotropik, anizotropik veya K0) ile kesme aşamalarını ve geçişlerini otomatik olarak yapar. Sistem bir bütün olarak, tam otomatik üç eksenli ve stresspath testlerini ekipmanları içinde barındırır. Zemin numunesine uygulanan dikey yük ile basınçlar, LoadTracII/FlowtracII sisteminde yer alan yüksek hızlı ve hassasiyetli mikro adımlı motorlarla uygulanır.  Sistemde dikey yük için bir adet LoadTrac çerçeve, çevre basıncı için bir adet FlowTrac akış pompası ve ters basınç için bir ikinci bir FlowTrac akış pompası bulunmaktadır. Sistem 0.00003 ile 15 mm/dak arasında sabit gerilme oranı uygulayabilecek kapasitedir.

Sensör okumaları metrik (SI) veya İngiliz (Emperyal) sisteme görüntülenebilir ve hafızaya kaydedilebilir. Ağ iletişim modülü ve uygun yazılımla, bütün test otomatik olarak kontrol edilebilir, veri toplaması yapılıp gerçek zamanlı olarak görüntülebilir ve test raporları bilgisayarda otomatik olarak hazırlanabilir.

Windows 2000, XP, Vista ve 7’de çalışan yazılım testin yürütülmesini, veri tasnifini ve sonuçların derlenmesini tamamen otomatik hale getirir.

Aksesuarlar
  • 305 mm (12”) çapa kadar üç eksenli hücreleri, membranları, poroz taşları ve numune hazırlama aparatları istek üzerine eklenebilir.
Uygulanabilir Test Standartları
  • ASTM D-4667
  • AASHTO T-297
  • COE EM 1110 / Konsolide Drenajsız Basma-Çekme Testleri, Konsolide Drenajlı Basma-Çekme Testleri,
  • StressPath Testleri
  • BS (İngiliz Standartları)
Kullanıcı Faydaları
  • Kullanıcı ihtiyacına göre seçilebilen 22, 45 veya 90 kN kapasiteli çerçeveler.
  • Bütünsel kontrol, veri toplama ve test raporlaması otomasyonu.
  • Doğrudan raporda kullanılacak kalitede tablo ve grafiklerin deney tamamlanır tamamlanmaz hazırlanması.
  • Geo-Net uyumluluğu sayesinde cihazın ağ üzerinden kontrolü.
  • Kendi tablolama programlarınıza yükleyebilmeniz için kolay veri tasnifine uygun sütunlara ayrılmış veri şablonu.
  • 250 ve 750 cc kapasiteli pompalar arasından projenize uygun hacim seçimi yapabilme.
  • 0.00003 ile 15 mm/dak arasında hassas deplasman oranı kontrolü.
  • Entegre sensörler ile doğru basınç ve hacim değişimi okumaları.
  • LCD ekran ve tuş takımıyla bilgisayarsız kullanma olanağı.
Modeller
FlowTracII Modelleri

FTII-250-nn        250 cc kapasite

FTII-750-nn        750 cc kapasite

LoadTracII Modelleri

LTII-5,000            22 kN (5,000 lb) çerçeve kapasitesi

LTII-10,000          45 kN (10,000 lb) çerçeve kapasitesi

LTII-20,000          90 kN (20,000 lb) çerçeve kapasitesi

LTII-50,000          222 kN (50,000 lb) çerçeve kapasitesi

Teknik Özellikler

Motor                  Entegre kontrollü hassas adımlı motor

Hareket               76 mm ölçüm kapasiteli 0.0013 mm çözünürlüklü entegre deplasman ölçer.

Deplasman         0.00003-15 mm/dak hassas deplasman oranı kontrolü

Akış Kontrolü     0.000006-3 cc/saniye

Güç                      110/220 V, 50/60 Hz, 1 faz

  Boyutlar Ağırlık
LoadTracII    464*546*1206 mm 55 kg
FlowTracII   203*406*470 mm 14 kg
