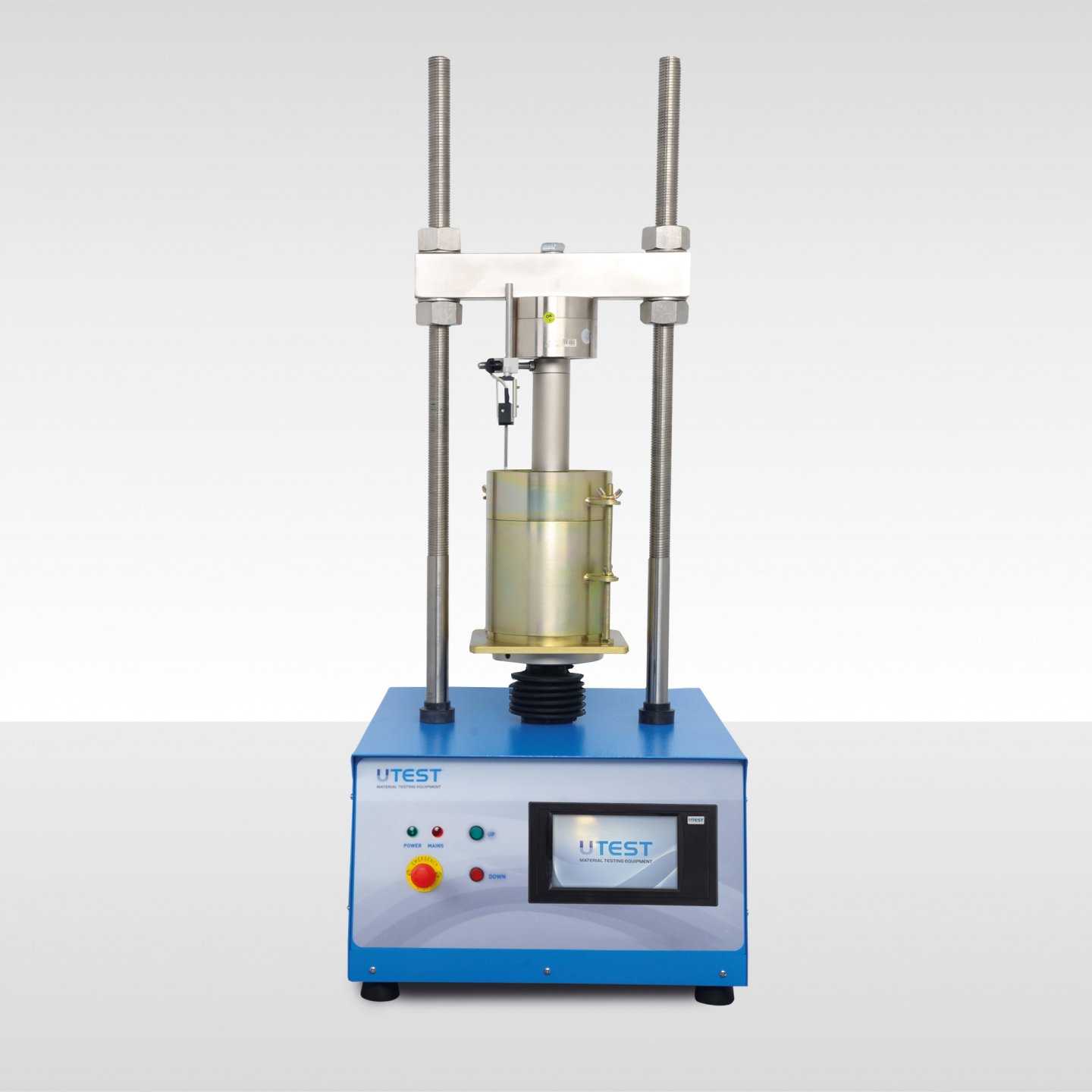

Otomatik Dijital CBR Deney Cihazı

Ürün Kodu

UTS- 0860 Otomatik Dijital CBR Deney Cihazı, 220-240 V 50-60 Hz

Standartlar

TS EN 13286-47; BS 1377:4; ASTM D1883; AASHTO T193; NF P94-078; UNI CNR 10009

UTS-0860, yol yapımında kullanılan, 19 mm (¾ in) den daha küçük tane boyutlu temel ve alt temel malzemelerine ait CBR değerlerinin ve kohezyonlu malzemelere ait dayanım değerlerinin bulunması için tasarlanmıştır.

Rijit çift kolon gövdeli ve yüksekliği ayarlanabilir üst kirişli, elektomekanik piston hareketli cihaz, 50 kN kapasiteli ve veri toplama ve kontrol ünitelidir.

CBR (taşıma Oranı) deneyi, penetrasyon pistonunun tanımlı bir deplasman hızında toprak numunesine yük uygulanmasını, yük ve penetrasyon miktarının düzenli aralıklarla ölçülmesini gerektirir. Dijital veri toplama ve kontrol ünitesi kullanılarak, piston hızı, 0.5 ile 5 mm/dakika arası ayarlanabilir. Bu ana özellik sayesinde aynı cihaz ile BS, TS EN, ASTM veya AASHTO standardlarına uygun deneyler yapılabilir.

Ön panel üzerindeki aşağı/yukarı düğmeleri kullanılarak, pistonun numuneye temas mesafesi hızlı bir şekilde ayarlanabilir.

The UTS-0860 CBR cihazı, 50 kN kapasiteli yük hücresi, penetrasyon pistonu, Lineer Potansiyometrik Deplasman Sensörü (25 mm x 0,001 mm) bilgisayar yazılımı ve bağlantı kablosu il birlikte verilmektedir. Bilgisayar opsiyoneldir.

BC 100 Otomatik Kontrol ve Veri Toplama Ünitesi

BC 100 TFT Grafik Ekranlı Otomatik Kontrol ve Veri Toplama Ünitesi, cihaz ile uyumlu yük hücresi, basınç ölçüm sensörü ve deplasman sensörlerinden gelen verilerin işlenmesi yolu ile cihazın kontrolu amacı ile tasarlanmıştır.

BC 100 TFT Otomatik Kontrol Ünitesi’nin bütün işlemleri, 800x480 çözünürlükte, renkli dokunmatik ekran ve fonksiyon tuşlarından oluşan ön panelden kontrol edilir. Yük hücresi için bir analog kanal ve deplasman sensörü için bir analog kanal bulunur.

BC 100 Otomatik Kontrol Ünitesi kolay kullanımlı menü seçeneklerine sahiptir. Tüm menü seçeneklerini birlikte göstererek kullanıcının gerekli seçeneği aktif hale getirmesini veya sayısal verileri girerek, deney parametrelerini ayarlamasını sağlar. BC 100 Dijital ekranında, yük-zaman, yük-deplasman veya gerilme-zaman grafikleri gerçek zamanlı olarak görüntülebilir.

Standart özelliklerinin yansıra günümüz teknolojisini kullanıcılarının hizmetine sunan BC 100 Otomatik Kontrol ve Veri Toplama Ünitesi’nin benzersiz özeliklerinden bazıları şunlardır. 10 000 adete kadar deney sonucunu hafızasında kayıtlı olarak tutabilir. Piyasada bulunan pek çok inkjet ve laser yazıcıya  direk olarak USB bağlantısı ile bağlanıp çıktı alınabilir. (Uygun model için Utest ile irtibata geçiniz.) Okuma ünitesine bağlanacak bir kamera yardımı ile deneylerinizi görüntülerini kaydedebilirsiniz. İnternet bağlantısı sayesinde dünyanın herhangi bir yerinden cihaza bağlanıp , deney cihazı kontrol edilebilir. Kontrol ünitesine herhangi bir android işletim sistemli tablet ile bağlanabilir, deney ekipmanınızı  uzaktan kontrol edilebilir ve deney sonuçları incelenebilir.

Ana  Özellikler
  • 2.5mm ve 5 mm’lik penetrasyonlar için düzeltilmiş CBR değeri otomatik olarak hesaplanır.
  • Dijital Ünite;  0.625, 1.25, 1.875, 2.5, 3.75, 5, 7.5, 10, 12.5 mm lik penetrasyonlardaki yük değerlerini hafızasına kaydeder
  • Yük-Deplasman eğrisinin en dik bölümünün ofseti kadar ötelenmiş yük değerlerini de kaydeder.
  • 2.5 mm ve 5 mm’ lik  % CBR değerleri, otomatik olarak hesaplanır ve kaydedilir.
  • Deplasman ve yük kontrollü deney yapabilme özelliği
  • Gerçek  zamanlı deney grafiği görüntüleme
  • CPU kart, 32 bit ARM mikroişlemci
  • 10.000 deney sonucuna kadar kalıcı depolama kapasitesi
  • Dört analog kanal (CBR için iki kanal aktiftir.)
  • Her bir kanal için 1/256000 nokta çözünürlük
  • Her bir kanalda, saniyede 10 veri toplama ( Numune hızında)
  • Bilgisayar bağlantısı için Ethernet portu
  • 800x480 pixel (65535renkli), TFT-LCD dokunmatik ekran
  • 4 ana fonksiyon tuşu
  • Çoklu dil desteği
  • Üç birim sistem seçeneği: kN, ton veya lb
  • Gerçek zamanlı tarih/saat
  • Deney sonuçlarını görüntüleme ve hafıza yönetimi ara yüzü
  • Ethernet üzerinden bağlantı ve kontrol özelliği
  • Harici USB flash bellek bağlantısı, deney sonuçlarının  yazılıma aktarılabilmesi için
  • USB yazıcı desteği, inkjet ve laser yazıcılar için
    (Uygun model için Utest ile irtibata geçiniz.)
  • Kamera bağlanma özelliği, deney süreci  görüntülerinin kaydı için
    (Uygun model için Utest ile irtibata geçiniz.)
  • Ücretsiz bilgisayar yazılımı, deney kontrolü ve geliştirilmiş rapor çıktısı için

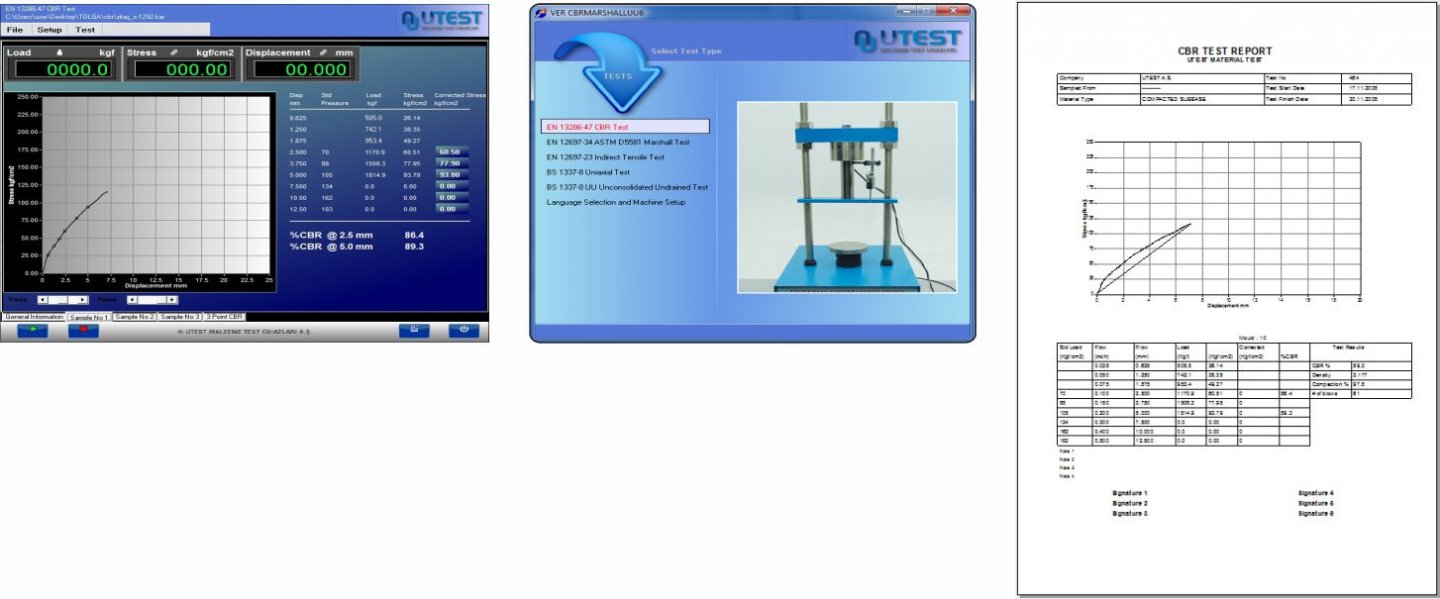

Veri Toplama & Bilgisayar Yazılımı

CBR Deney Yazılımı, EN/ASTM/AASHTO/BS e uygun CBR deneyleri için geliştirilmiştir. Cihazın kontrolü, yük ve deplasman verilerinin toplanması, kaydedilmesi ve deney raporlarının hazırlanması yazılım tarafından sağlanır. Yazılım, 0.625, 1.25, 2.5 ve 5 mm, v.b. penetrasyonlara karşı gelen yük değerlerini dikkate alarak, kullanıcı için deney sonucu özeti hazırlar. Yazılım, yük, gerilim ve penetrasyon değerlerini, deney sonuna kadar sürekli olarak kaydeder. Deney tamamlandığında, yük-penetrasyon eğrisinin en dik eğimi hesaplanır. Eğri başlangıç kısmının iç bükey olması halinde, 2.5 ve 5 mm lik penetrasyonlara karşı gelen ötelenmiş yük değerleri kullanılalarak 2,5 ve 5,0 mm lik CBR değeri otomatik olarak hesaplanır. Kuru yoğunluk, genel bilgi sayfasında, kolayca hesaplanabilir.  Bu sonuçlar 3 nokta CBR grafiğinde kullanılır. Yazılımda; metrik, SI ve İngiliz ölçü birimi sitemi seçenekleri bulunmaktadır.

  • Yabancı Dil Desteği ve Özelleştirilebilir Kullanıcı Arayüzü
  • Deney Grafik Görüntülerinin, Gerçek Zamanlı Olarak Ekranda Yenilenmesi
  • Daha Önce Yapılmış Deneylere Ait Verilere Ulaşım ve Kullanım Olanağı
  • Yazılım Kullanarak, Deney Parametrelerini Değiştirebilme Olanağı
  • Rapor ve Grafik Çıktılarını MS Excel Çalışma Sayfası Olarak Oluşturma
  • Rapor ve Grafik Taslaklarını Değiştirmede Sınırsız Esneklik

Otomatik Dijital CBR Deney Cihazı, aşağıdakiler ile birlikte verilmektedir.

  • Yük Hücresi, 50 kN
  • Penetrasyon Pistonu
  • Lineer Potansiyometrik Deplasman Sensörü, 25 x0.001  mm, bağlantı aparatları ile birlikte
  • Bilgisayar Yazılımı
  • Bağlantı Kablosu

Boyutlar

480x650x1150 mm

Ağırlık (yaklaşık)

110 kg

Güç

370 W
