Utest Malzeme Test Cihazları

Proktor Kalıp ve Tokmakları

Ürün Kodu

UTS-0600

Standart Proktor Kalıp, ASTM

UTS-0602

Standart Proktor Tokmak, ASTM

UTS-0604

Modifiye Proktor Kalıp, ASTM

UTS-0606

Modifiye Proktor Tokmak, ASTM

UTS-0608

A Tipi Proktor Kalıp (Standart), TS EN

UTS-0608/1

Çelik Plaka, UTS-0608 için.

(Son Tabakanın Sıkıştırılması için), TS EN

UTS-0610

A tipi Proktor Tokmak

(Low Energy-Standart ), TS EN

UTS-0612

B tipi Proktor Kalıp

(Modified ), TS EN

UTS-0612/1

Çelik Plaka, UTS-0612 için.

(Son Tabakanın Sıkıştırılması için), TS EN

UTS-0614

B tipi Proktor Tokmak

(Medium Energy-Modified), TS EN

UTS-0615

1 Litre Kalıp (Standart Proktor), BS,

TS 1900-1

UTS-0616

2,5 kg Sıkıştırma Tokmağı, BS

UTS-0750

CBR Tipi Kalıp (Modifiye Proktor)

BS / Vibrating Hammer Mould BS,

TS EN, TS 1900-1

UTS-0618

4.5 kg Sıkıştırma Tokmağı, BS

UTS-0594

2,5 kg Tokmak (Standart Enerji),

TS 1900-1

UTS-0596

Modifiye Proktor Kalıp,

TS 1900-1

UTS-0598

4,5 kg Tokmak (Yüksek Enerji)

TS 1900-1

Standartlar

ASTM D 698, D 1557, D 558 ; AASHTO T 99, T180, T 134 ; TS EN 12386-2; BS 1377:4, 1924:2; TS 1900-1

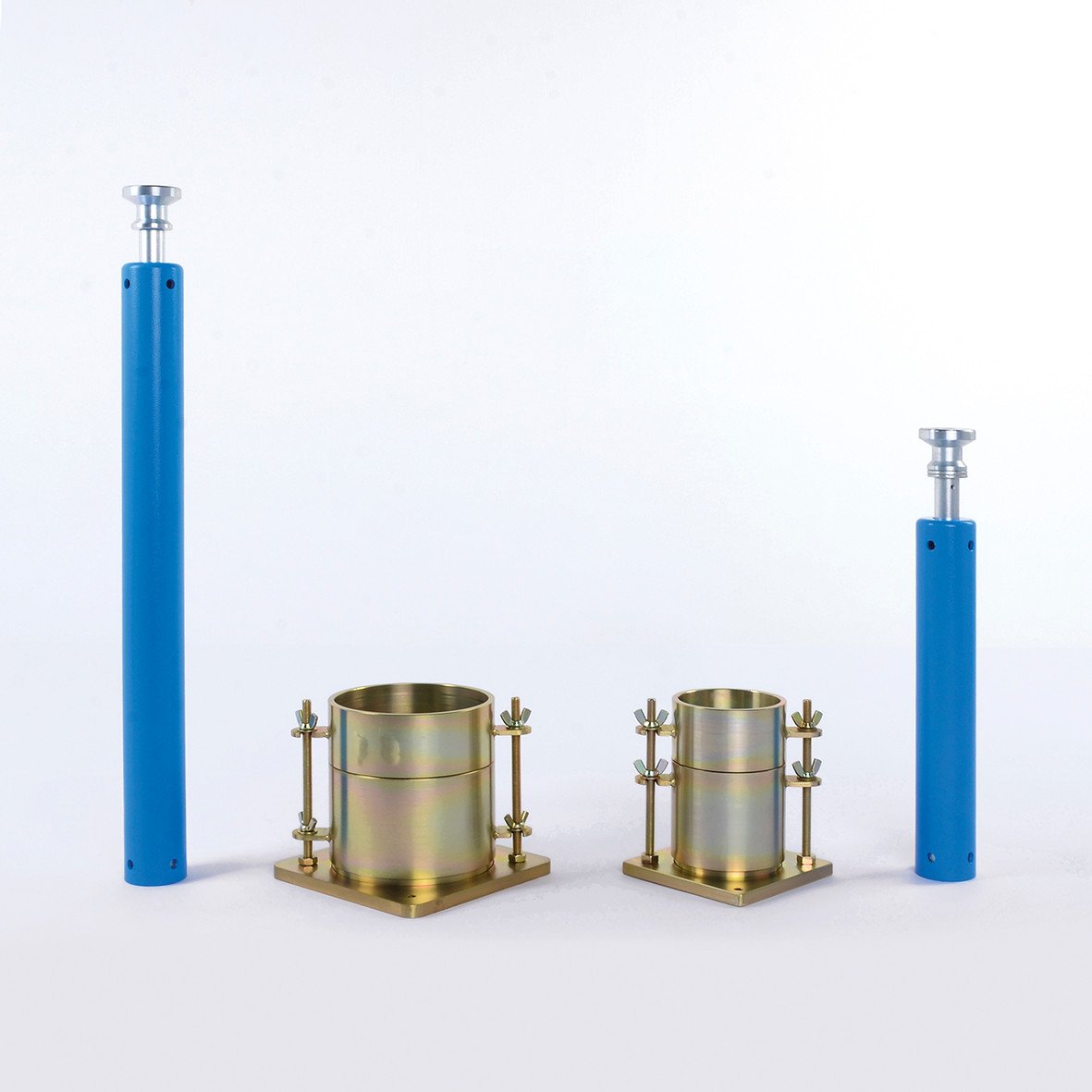

Kalıp ve Tokmaklar, sıkıştırılmış toprakta nem ve yoğunluk arasındaki ilişkinin belirlenmesi için kullanılır. Kaplanmış çelikte üretilen kalıplar, kalıp gövdesi, uzatma yakası ve taban plakasından oluşur. Proktor kalıplarındaki toprak numunelerinin sıkıştırılmasında kullanılan tokmaklar, kaplanmış çelikten üretilmiştir. Farklı standartlara uygun farklı modeller sipariş edilebilir.

Proktor Kalıplar ASTM

Proktor Kalıplar ASTM

Ürün Kodu

Tanım

İç Çap ( mm)

Gövde Yüksekliği(mm)

Hacim (cm3)

Ağırlık(Yaklaşık) kg

UTS-0600

Standart Proktor Kalıp, ASTM

101.6 ± 0.4

116.4 ± 0.5

944.0 ± 14

7

UTS-0604

Modifiye Proktor Kalıp, ASTM

152.4 ± 0.7

116.4 ± 0.5

2124 ± 25

9



Proktor Kalıplar TS EN

Ürün Kodu

Tanım

İç Çap ( mm)

Gövde Yüksekliği(mm)

Hacim (cm3)

Ağırlık(Yaklaşık) kg

UTS-0608

A Tipi Proktor Kalıp (Standard ),TS EN

100 ± 1

120± 1

942

5

UTS-0612

B Tipi Proktor Kalıp (Modifiye),TS EN

150 ± 1

120 ± 1

2120

8.9



Proktor Kalıplar BS

Ürün Kodu

Tanım

İç Çap ( mm)

Gövde Yüksekliği(mm)

Hacim (cm3)

Ağırlık(Yaklaşık) kg

UTS-0615

1 litre Kalıp (Standart Proktor), BS, TS 1900-1,

105±0.5

115.5±0,5

1000

5

UTS-0750*

CBR tipi Kalıp (Modifiye Proktor), BS / Titreşimli Tokmak Kalıbı BS, EN,

TS 1900-1

152 ± 0.5

127 ± 1

2303

7.3

* C-Anahtarları (UTS-0768) ve Taban Plakası Sökme-Takma Kolu UTS-0770) ayrıca sipariş edilmelidir.(Kalıp sökme-takma işlemi için)



Proktor Kalıplar TS

Ürün Kodu

Tanım

İç Çap ( mm)

Gövde Yüksekliği(mm)

Hacim (cm3)

Ağırlık(Yaklaşık) kg

UTS-0615

1 litre Kalıp (Standart Proktor), BS, TS 1900-1

105±0.5

115.5±0,5

1000

5

UTS-0596

Modifiye Proktor Kalıp, TS 1900-1

152.4

115.5

~ 2106

8









Proktor Tokmak ASTM

Ürün Kodu

Tanım

T. Çap (mm)

Düşme Yüksekliği (mm)

T.Kütlesi (g)

Ağırlık(Yaklaşık) kg

UTS-0602

Standart Proktor Tokmak, ASTM

50.8

304.8± 1

2495 ± 23

4.5

UTS-0606

Modifiye Proktor Tokmak, ASTM

50.8

457 ± 1.3

4540 ± 10

8



Proktor Tokmak TS EN

Ürün Kodu

Tanım

T. Çap (mm)

Düşme Yüksekliği (mm)

T.Kütlesi (g)

Ağırlık(Yaklaşık) kg

UTS-0610

A Tipi Proktor Tokmak (Standart), TS EN

50 ± 0.5

305± 3

2500 ± 20

4.5

UTS-0614

B Tipi Proktor Tokmak (Modifiye), TS EN

50 ± 0.5

457 ± 3

4500 ± 40

8



Proktor Tokmak BS

Ürün Kodu

Tanım

T. Çap (mm)

Düşme Yüksekliği (mm)

T.Kütlesi (g)

Ağırlık(Yaklaşık) kg

UTS-0616

2,5 kg Sıkıştırma Tokmağı, BS

50 ± 0.5

300± 3

2500 ± 25

4.5

UTS-0618

4,5 kg Sıkıştırma Tokmağı, BS

50 ± 0.5

450 ± 4

4500 ± 50

8



Proktor Tokmak TS

Ürün Kodu

Tanım

T. Çap (mm)

Düşme Yüksekliği (mm)

T.Kütlesi (g)

Ağırlık (Yaklaşık) kg

UTS-0594

2,5 kg Tokmak, Standart Enerji,

50

305±1,5

2500±25

4.5

UTS-0598

4,5 kg Tokmak, Yüksek Enerji

50

458 ± 1,5

4500±50

8



Ürün Kodu

Tanım

İç Çap

(mm)

Gövde Yüksekliği (mm)

Hacim (cm3)

Ağırlık (Yaklaşık)  kg

UTS-0600

Standart Proktor Kalıp, ASTM









UTS-0604

Modifiye Proktor Kalıp, ASTM









Proktor Kalıplar TS EN

Ürün Kodu

Tanım

İç Çap ( mm)

Gövde Yüksekliği(mm)

Hacim (cm3)

Ağırlık(Yaklaşık)  kg

UTS-0608

A Tipi Proktor Kalıp (Standard ),TS EN









UTS-0612

B Tipi Proktor Kalıp (Modifiye),TS EN









Proktor Kalıplar BS

Ürün Kodu

Tanım

İç Çap ( mm)

Gövde Yüksekliği(mm)

Hacim (cm3)

Ağırlık(Yaklaşık)  kg

UTS-0615

1 litre Kalıp (Standart Proktor), BS, TS 1900-1,

105±0.5

115.5±0,5

1000

5

UTS-0750*

CBR tipi Kalıp (Modifiye Proktor), BS / Titreşimli Tokmak Kalıbı BS, EN,

TS 1900-1

152 ± 0.5

127 ± 1

2303

7.3

* C-Anahtarları (UTS-0768) ve Taban Plakası Sökme-Takma Kolu UTS-0770) ayrıca sipariş edilmelidir.(Kalıp sökme-takma işlemi için)

Proktor Kalıplar TS

Ürün Kodu

Tanım

İç Çap ( mm)

Gövde Yüksekliği(mm)

Hacim (cm3)

Ağırlık(Yaklaşık)  kg

UTS-0615

1 litre Kalıp (Standart Proktor), BS, TS 1900-1

105±0.5

115.5±0,5

1000

5

UTS-0596

Modifiye Proktor Kalıp, TS 1900-1

152.4

115.5

~ 2106

8

Proktor Tokmak ASTM

Ürün Kodu

Tanım

T. Çap (mm)

Düşme Yüksekliği (mm)

T.Kütlesi (g)

Ağırlık(Yaklaşık)  kg

UTS-0602

Standart Proktor Tokmak, ASTM









UTS-0606

Modifiye Proktor Tokmak, ASTM









Proktor Tokmak TS EN

Ürün Kodu

Tanım

T. Çap (mm)

Düşme Yüksekliği (mm)

T.Kütlesi (g)

Ağırlık(Yaklaşık)  kg

UTS-0610

A Tipi Proktor Tokmak  (Standart), TS EN









UTS-0614

B Tipi Proktor Tokmak  (Modifiye), TS EN









Proktor Tokmak BS

Ürün Kodu

Tanım

T. Çap (mm)

Düşme Yüksekliği (mm)

T.Kütlesi (g)

Ağırlık(Yaklaşık)  kg

UTS-0616

2,5 kg Sıkıştırma Tokmağı, BS









UTS-0618

4,5 kg Sıkıştırma Tokmağı, BS









Proktor Tokmak TS

Ürün Kodu

Tanım

T. Çap (mm)

Düşme Yüksekliği (mm)

T.Kütlesi (g)

Ağırlık(Yaklaşık)  kg

UTS-0594

2,5 kg Tokmak, Standart Enerji,

50

305±1,5

2500±25

4.5

UTS-0598

4,5 kg Tokmak, Yüksek Enerji

50

458 ± 1,5

4500±50

8
