Otomatik Direkt Kesme / Kalıntı Direnci Deney Cihazı

Ürün Kodu

UTS-2060

Otomatik Direkt Kesme

Kalıntı Direnci Deney Cihazı,

220-240 V 50-60 Hz

UTS-2065

Kesme Kutusu Takımı,

60x60 mm

UTS-2065/07

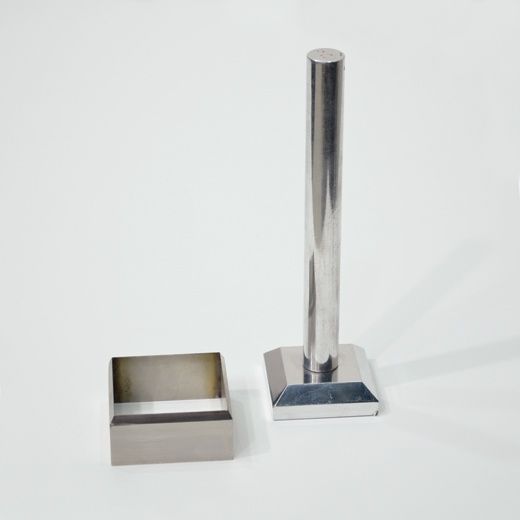

Numune Kesici,

60x60 mm,

kesme kutusu UTS-2065 için

UTS-2065/08

Numune İtici Aparat,

60x60 mm,

kesme kutusu UTS-2065 için

UTS-2066

Kesme Kutusu Takımı,

Ø 60 mm

UTS-2066/07

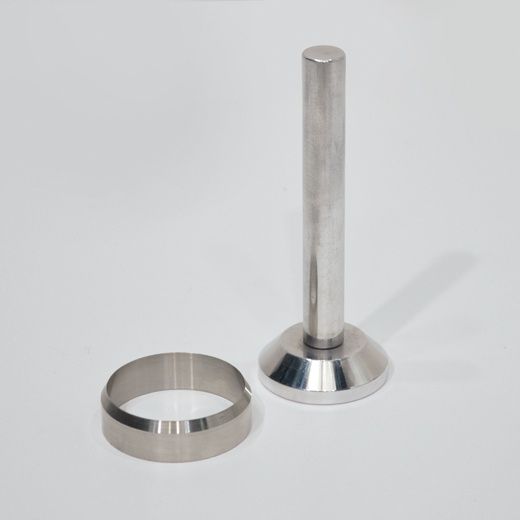

Numune Kesici,

Ø 60 mm, kesme kutusu UTS-2066 için

UTS-2066/08

Numune İtici Aparat,

Ø 60 mm, kesme kutusu UTS-2066 için

UTS-2067

Kesme Kutusu Takımı,  100x100 mm

UTS-2067/07

Numune Kesici,

100x100mm,

kesme kutusu UTS-2067 için

UTS-2067/08

Numune İtici Aparat,

100x100 mm,

kesme kutusu UTS-2067 için

UTS-2068

Kesme Kutusu Takımı, 7Ø 100 mm

UTS-2068/07

Numune Kesici, Ø 100 mm,

kesme kutusu UTS-2068 için

UTS-2068/08

Numune İtici Aparat, Ø 100 mm,

kesme kutusu UTS-2068 için

UTS-2069

Kesme Kutusu Takımı, Ø 2.5 inç.

UTS-2069/07

Numune Kesici, Ø 2.5 inç.

kesme kutusu UTS-2069 için

UTS-2069/08

Numune İtici Aparat, Ø 2.5 inç.

kesme kutusu UTS-2069 için

UTS-2100

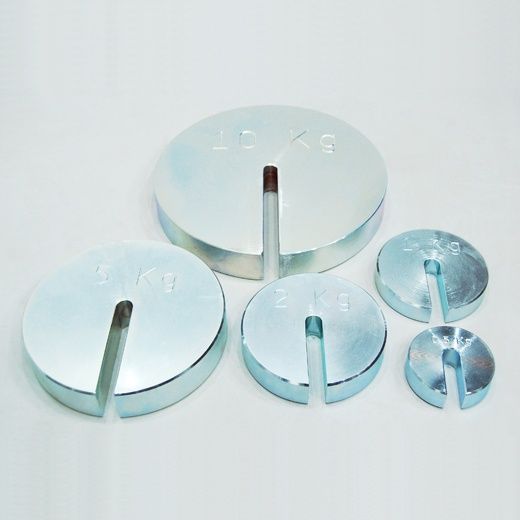

Yarıklı Ağırlık Seti,50 kg

(4x10 kg + 1x5 kg + 2x2 kg + 1x1 kg)

Standartlar

ASTM D3080;
BS 1377:7;
AASHTO T236;
TS 1900-2

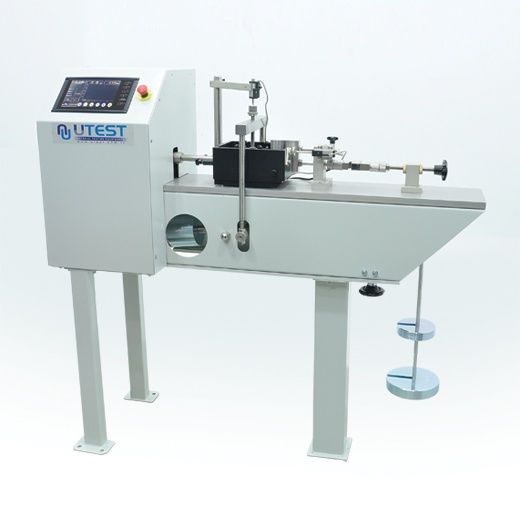

UTS-2060 Otomatik Direkt Kesme / Kalıntı Direnci Deney Cihazı, örselenmemiş veya sıkıştırılmış iri ve ince daneli toprak numunelerinde, direkt kesme yükü altında yatay bir düzlem boyunca kesilmesi yolu ile, en büyük yumuşamış (konsolidasyonluve drenajlı)  kayma direnci ve kalıntı kayma direnci parametrelerinin, belirlenmesi amacı ile tasarlanmıştır.

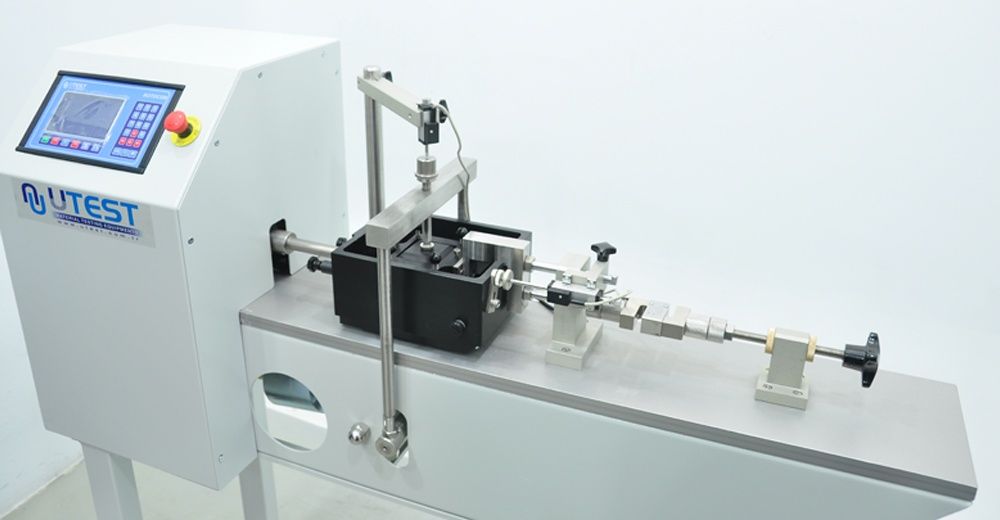

UTS-2060 Otomatik Direkt Kesme / Kalıntı Direnci Deney Cihazı zemine monteli ve motorlu bir deney cihazıdır. Cihazla beraber 9:1, 10:1 ve 11:1 kaldıraçlı yükleme sistemi standart olarak verilmektedir. Kesme kutusuna uygulanan düşey yükü arttırmak için kullanılan kol ise 50 kilograma kadar bir ağırlığı taşıyabilmekte ve toplam yük bu sayede 5 kN’a (5000 N) kadar ulaşabilmektedir.

Cihaz, kare kesitli (60 mm ve 100 mm) ve  daire kesitli  (60 mm, 100 mm ve 2,5 inç) kesme kutuları ile deney uygulanmasını sağlayacak şekilde tasarlanmıştır. Kesme kutusu takımları ise, numuneyi çevreleyen suyun sızmasını engelleyecek şekilde özel olarak tasarlanmıştır. Kesme Kutusu Takımları; yuvarlak veya kare kesitli ve rijit yan duvarlı kesme kutusu, düşey yükleme başlığı(arka yüzü oluklu), oluklu taban plakası, 2 adet poroz taşı (gözenekli disk), 2 adet düz ızgara plaka ve 2 adet delikli ızgara plaka  ile birlikte verilir.

Kesme kutusu cihazı yüksek çözünürlüklü bir servo motor ve dişli kutusu tertibatı ile çalışmaktadır. Hız, tamamen kademesiz bir şekilde, her iki yönde( ileri ve geri), 0.00001-9.99999 mm/dakika arası kullanıcı tercihli bir değere ayarlanabilir. Deney bitiminde, geri dönüş hızı ise 10 mm/dakikadır. Yük ölçümü 5kN kapasiteli bir yük hücresi ile yapılır. Yer değiştirme yatayda 25 x 0.001 mm, düşeyde ise 10 x 0.001 okunabilirlikte/çözünürlükte lineer potansiyometrik deplasman sensörleri ile ölçülür. Yer değiştirme miktarı, pozisyon anahtarı/limit switch ile kontrol edilmektedir.

Kesme kutusu takımı, ağırlık seti ve diğer opsiyonel (numune itici ve Kesici) aparatlar ayrıca sipariş edilmelidir.

Kesme Kutusu Takımı Aparatları

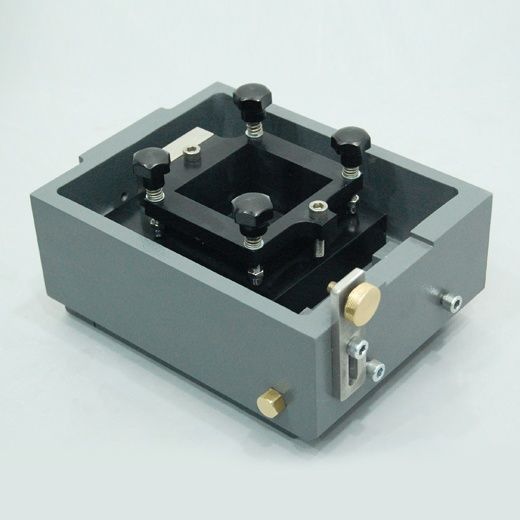

Kesme Kutusu Takımı

UTS-2065

60x60 mm

UTS-2066

Ø:60 mm

UTS-2067

100x100 mm

UTS-2068

Ø:100 mm

UTS-2069

Ø:2.5 inc

Kesme Kutusu

UTS-2065/01

UTS-2066/01

UTS-2067/01

UTS-2068/01

UTS-2069/01

Düşey Yükleme Başlığı

UTS-2065/02

UTS-2066/02

UTS-2067/02

UTS-2068/02

UTS-2069/02

Oluklu Taban Plakası

UTS-2065/03

UTS-2066/03

UTS-2067/03

UTS-2068/03

UTS-2069/03

Poroz Taş, *

UTS-2065/04

UTS-2066/04

UTS-2067/04

UTS-2068/04

UTS-2069/04

Düz Izgara Plaka *

UTS-2065/05

UTS-2066/05

UTS-2067/05

UTS-2068/05

UTS-2069/05

Delikli Izgara Plaka *

UTS-2065/06

UTS-2066/06

UTS-2067/06

UTS-2068/06

UTS-2069/06

Opsiyonel Aparatlar  Otomatik Direkt Kesme / Kalıntı Direnci Deney Cihazı için

Numune Kesici

UTS-2065/07

UTS-2066/07

UTS-2067/07

UTS-2068/07

UTS-2069/07

Numune İtici

UTS-2065/08

UTS-2066/08

UTS-2067/08

UTS-2068/08

UTS-2069/08

*  Her takımla 2'şer adet

Kesme kutusu takımı, ağırlık seti ve diğer opsiyonel (numune itici ve kesici) aparatlar ayrıca sipariş edilmelidir.

BC 100 TFT Otomatik Kontrol ve Veri Toplama Ünitesi

BC 100 TFT Grafik Ekranlı Otomatik Kontrol ve Veri Toplama Ünitesi, yük hücreleri ve deplasman sensörlerinden gelen verilerin işlenmesi yolu ile cihazın kontrolü amacı ile tasarlanmıştır.

BC 100 Otomatik Kontrol Ünitesi’nin bütün işlemleri, 800x480 çözünürlükte, renkli ekranlı TFT dokunmatik ekran ve fonksiyon tuşlarından oluşan ön panelden kontrol edilir. Yük hücreleri veya deplasman sensörleri için üç analog kanal bulunur.

BC 100 Otomatik Kontrol Ünitesi kolay kullanımlı menü seçeneklerine sahiptir Tüm menü seçeneklerini birlikte göstererek kullanıcının gerekli seçeneği aktif hale getirmesini veya sayısal verileri girerek, deney parametrelerini ayarlamasını sağlar. Dijital grafik ekranında,  yük-deplasman veya gerilim-deplasman grafikleri gerçek zamanlı olarak görüntülenir. Veri tabanı yönetimine yönelik, gelişmiş işlevler sayesinde, kayıtlı verilere kolay ulaşım sağlamaktadır. Numuneye, uygulanan deneye, müşteriye, deney yapana, onaylayana, v.b. bilgiler kaydedilebilir ve bu yolla bu deneyde elde edilen sonuçlara ait grafiklerin deney raporunda yer alması sağlanabilir. Ayrıca, talep edilmesi halinde küçük revizyonlar gerçekleştirilebilir. Hem maksimum kesme gerilimi,  hem de kalıntı kesme gerilimi, yazılım tarafından hesaplanır.

En az üç deney sonrası, mohr dairelerine en uygun teğet yardımı ile, kohezyon değeri “c” ve kesme direnci açısı ”φ” yazılım tarafından hesaplanır.

Ana  Özellikler

Konsolidasyon

  • 25 çift, zaman-düşey yer değiştirme verisi hafızaya kaydedilebilir.
  • BC 100 hafızası, 1000 deney sonucunun saklamasını sağlayacak şekilde tasarlanmıştır.
  • Düşey yer değiştirme değeri, kayıt öncesi sıfırlanabilir.
  • Düşey yer değiştirme okumasına ait analog kanal,  260000 noktalık çözünürlüğe sahiptir..
  • BC 100 hafızasındaki kayıtlar, bilgisayar yazılımına aktarılabilir.

Direkt Kesme

Kullanıcı üç farklı deney tipi seçebilir:

  • Cihaz, kullanıcı tercihli yer değiştirme hızında kesme yönünde çalışır, yük düştüğünde durur.
  • Cihaz, kullanıcı tercihli yer değiştirme hızında kesme yönünde çalışır ve yine kullanıcı tarafından deney başlangıcında belirlenen yatay yer değiştirme değerine ulaştığında durur.
  • Cihaz, kullanıcı tercihli yer değiştirme hızında kesme yönünde çalışır, yatay yer değiştirme değerine ulaştığında aynı hızda ters yöne hareket eder ve devamında deney başlangıç noktasına ulaştığında durur. Yatay yer değiştirme değeri, kullanıcı tarafından deney başlangıcında belirlenir.
  • Deplasman ve yük kontrollü deney yapabilme özelliği.
  • Yük, gerilim ve yatay yer değiştirme değerleri, aralıksız gerçek zamanlı olarak BC 100 ekranında görüntülenir.
  • CPU kart, 32 bit ARM mikroişlemci
  • 100000 deney sonucuna kadar kalıcı depolama kapasitesi,
  • Üç analog kanal, yük hücreleri, düşey ve yatay deplasman sensörleri  için (Her biri için bir adet )
  • Her bir kanal için 1/256000 nokta çözünürlük
  • Her bir kanalda, saniyede 10 veri toplama ( Numune hızında)
  • Bilgisayar bağlantısı için Ethernet portu
  • 800x480 pixel (65535renkli), TFT-LCD dokunmatik ekran
  • 4 ana fonksiyon tuşu
  • Çoklu dil desteği
  • Üç birim sistem seçeneği: kN, ton veya lb
  • Gerçek zamanlı tarih/saat
  • Deney sonuçlarını görüntüleme ve bellek yönetimi ara yüzü
  • Ethernet üzerinden bağlantı ve kontrol özelliği
  • Harici USB flash bellek bağlantısı, deney sonuçlarının  yazılıma aktarılabilmesi için
  • USB yazıcı desteği, inkjet ve lazer yazıcılar için (Uygun model için Utest ile irtibata geçiniz.)
  • Kamera bağlanma özelliği, deney süreci  görüntülerinin kaydı için (Uygun model için Utest ile irtibata geçiniz.)
  • Ücretsiz bilgisayar yazılımı, deney kontrolü ve geliştirilmiş rapor çıktısı için
Veri Toplama & Bilgisayar Yazılımı

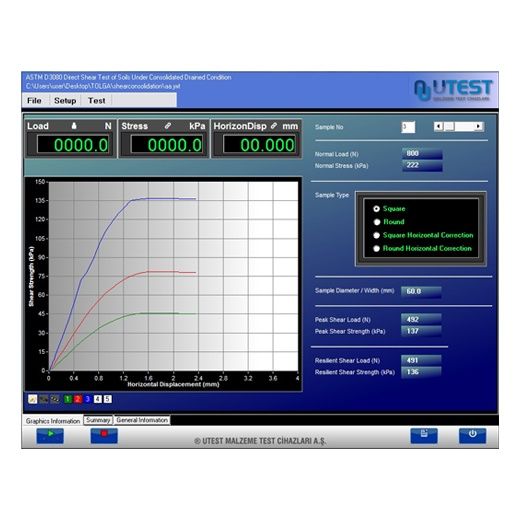

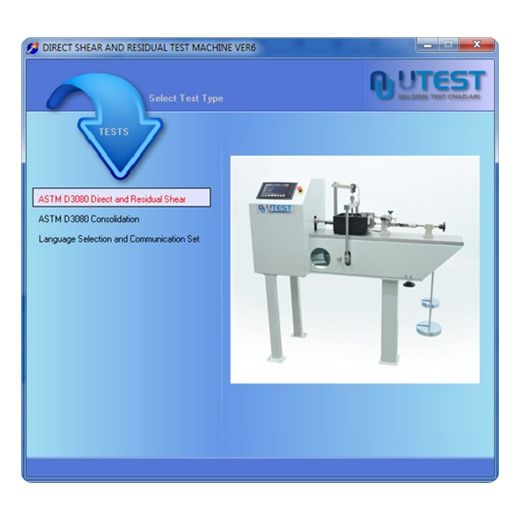

Utest Direkt Kesme / Kalıntı Direnci Deney Yazılımı ASTM D3080, BS 1377:7 ve AASHTO T 236 standartlarına uygun olarak UTS-2060 cihazıyla kullanılmak üzere geliştirilmiştir. Yazılım iki bölümdür. İlk bölüm kesme öncesi numune konsolidasyonu için kullanılır.

Yazılımın ikinci bölümü ile üç farklı tipte direkt kesme direnci deneyi yapılabilir. İlk deney tipinde, cihaz kullanıcı tercihli bir hızda, kesme yönünde yük direnci bitene kadar hareket eder. İkinci deney tipinde, kullanıcı hız ve yatay yer değiştirme değerini belirleyebilir. Deney, belirlenen yer değiştirme değerine ulaşılana kadar devam eder. Son deney tipinde ise cihaz, kullanıcı tercihli bir hızda ve kesme yönünde, yine kullanıcı tarafından belirlenen yatay yer değiştirme değerine kadar hareket etmesini ve aynı hızda deney başlangıç noktasına kadar ters yönde hareket etmesini sağlayacak bir şekilde yapılandırılabilir. Ayrıca, kalıntı kesme değeri ölçümü için, kesme yönünde ve devamında ters yönde hız ve yer değiştirme değeri ile iki yönlü hareketin tekrar etme sayısı da programlanabilir. Yazılım kohezyon değerlerinin hesaplanması için 5 farklı düşey yük değerini desteklemektedir. Deney başlangıcından önce düşey yük değeri yazılıma girilmek zorundadır. Düşey gerinim/stress değeri, girilen yük ve numune boyutlarından yola çıkarak otomatik olarak hesaplanır. Yazılım hem kare, hem yuvarlak numune tiplerini desteklemektedir. Her iki numune tipinde de, alan doğrudan veya yanal deplasman sonucu oluşan net alan olarak hesaplanabilir. Net alan metodu özellikle akademik tezler için önemlidir. Deney sonuçlandığı zaman maksimum ve kalımtı gerinim değeri kaydedilir. Düşey yük-maksimum gerinim veri çifti, kohezyon değeri (c) ve açısını (φ) hesaplanmasında için kullanılır. Bu özellik için en az 3 farklı düşey yükte deney yapılması gerekir. Yazılımın setup alt menüsünden deney hızı ve eksen değerleri girilebilir. Sonuçlar, rapor olarak yazdırılabilir veya gelişmiş analiz prosedürleri için Microsoft Excel’e aktarılabilir.

Hız Aralığı

0.00001 den 9.99999 mm/dakika ya kadar

En Büyük Kesme Kuvveti

5 kN (5000 N)

En Büyük Düşey Yük

0 dan 500 N e kadar

1:10 kiriş yükleme aparatı kullanılarak 5000 N

Yatay Hareket

 ± 18 mm

Boyutlar

470x610x950 mm

Ağırlık (yaklaşık)

89 kg

Güç 1100 W

Otomatik Direkt Kesme/Kalıntı (Rezidüel)  Direnci Deney Cihazı aşağıdakiler ile birlikte verilmektedir.

  • 5 kN Yük Hücresi
  • Lineer Potansiyometrik Deplasman Sensörü, 10 x 0.001
  • Lineer Potansiyometrik Deplasman Sensörü, 25 x 0.0001
  • Yazılım
