Utest Malzeme Test Cihazları

Konsolidasyon Cihazı

Ürün Kodu

UTS-0300

Ön Yüklemeli (Ödometre) Konsolidasyon Cihazı

UTS-0302

Sehpa (konsolidasyon için)3 ödometre kapasiteli

UTS-0307

Konsolidasyon hücresi, yüksek basınç için,

Ø50 mm numuneler için

UTS-0309

Konsolidasyon hücresi, yüksek basınç için,

ASTM, Ø 63.50 mm (2,5") numuneler için

UTS-0311

Konsolidasyon hücresi BS/TS EN, yüksek basınç için,

Ø 75 mm numuneler için

UTS-0317

Kalibrasyon Diski, Ø 50mm konsolidasyon hücresi

(UTS-0307) için, paslanmaz çelik

UTS-0319

Kalibrasyon Diski, Ø 63,5mm (2,5") konsolidasyon hücresi

(UTS-0309) için, paslanmaz çelik

UTS-0321

Kalibrasyon Diski, Ø 75m konsolidasyon hücresi

(UTS-0311) için, paslanmaz çelik

UTGM-0120

Analog Komparatör Saati, 30 x 0,01 mm

UTGM-0148

Dijital Komparatör Saati, 25 x 0,01 mm, LCD ekran

UTGM-0152

Dijital Komparatör Saati,12.7x0.001 mm, LCD ekran

UTGM-0060

Lineer Boy Değişimi Ölçüm Sensörü,

10x0,001 mm

UTGM-0062

Lineer Boy Değişimi Ölçüm Sensörü,

25x0,001 mm

UTGM-0072

Yüksek Hassasiyetli Boy Değişimi Ölçüm Sensörü,

10x0,001 mm

UTGM-0078

Yüksek Hassasiyetli Boy Değişimi Ölçüm Sensörü,

50x0,001 mm

UTG-0320

Statik Unilogger, 4 kanallı veri okuma ünitesi

UTG-0325

Statik Unilogger, 8 kanallı veri okuma ünitesi

UTS-0330

Konsolidasyon deneyi için UTEST yazılımı

UTS-0332

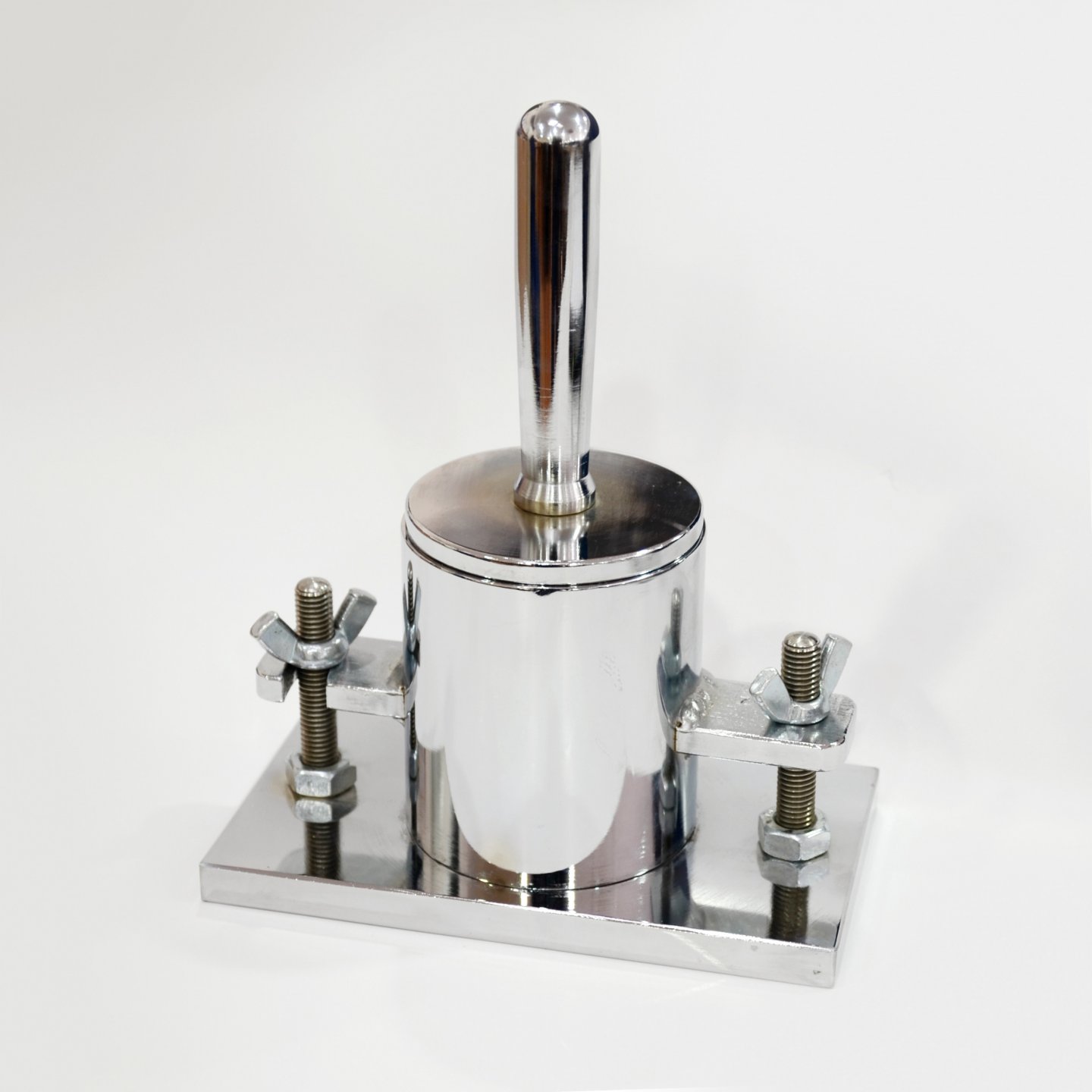

Konsolidasyon Numunesi Hazırlama Aparatı,

Ø 50 mm için

UTS-0334

Konsolidasyon Numunesi Hazırlama Aparatı,

Ø 63.5 mm için

UTS-0336

Konsolidasyon Numunesi Hazırlama Aparatı,

Ø 75 mm için

Standartlar

BS 1377:5; ASTM D2435, D3877, D4546; AASHTO T216, TS 1900-2

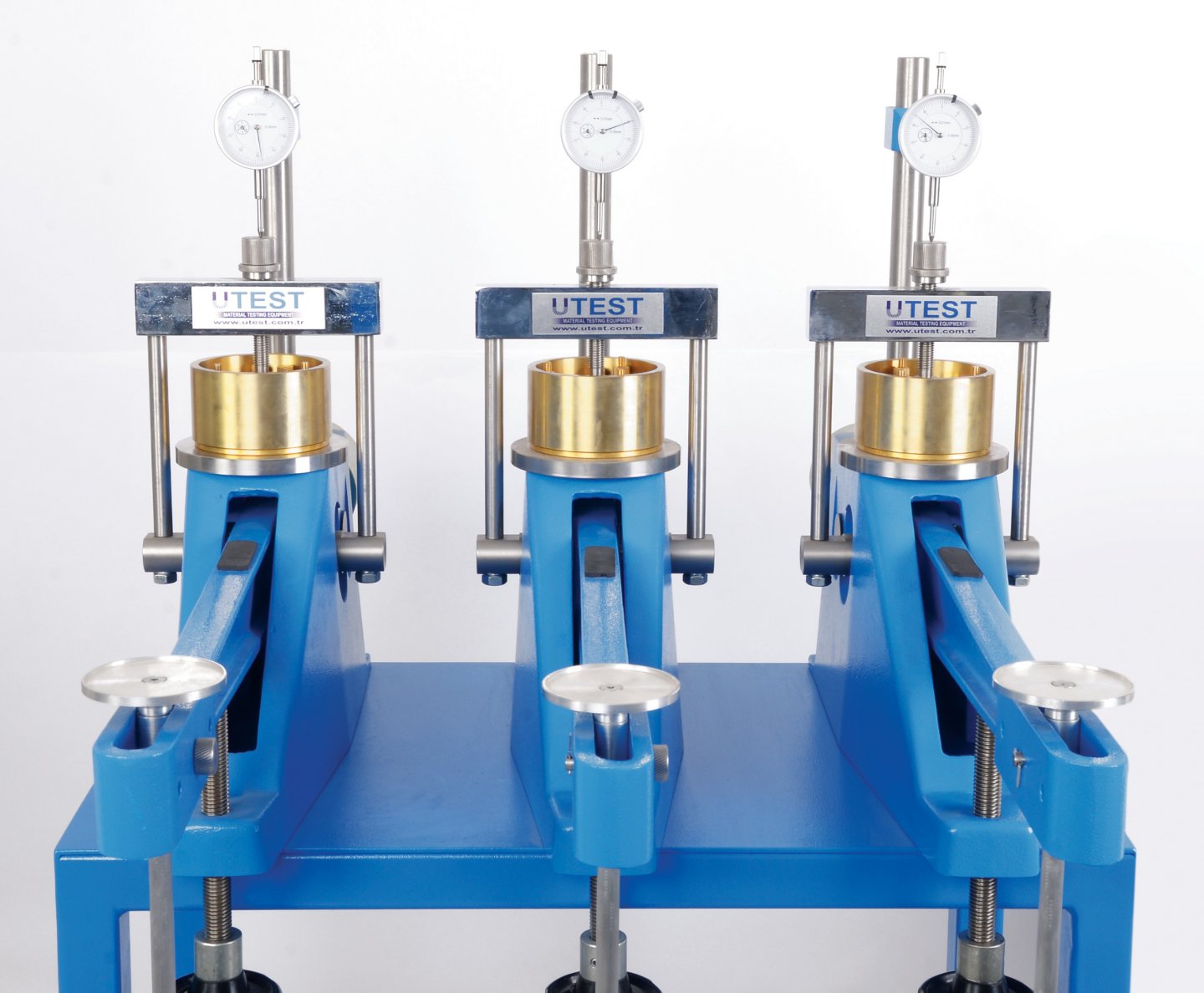

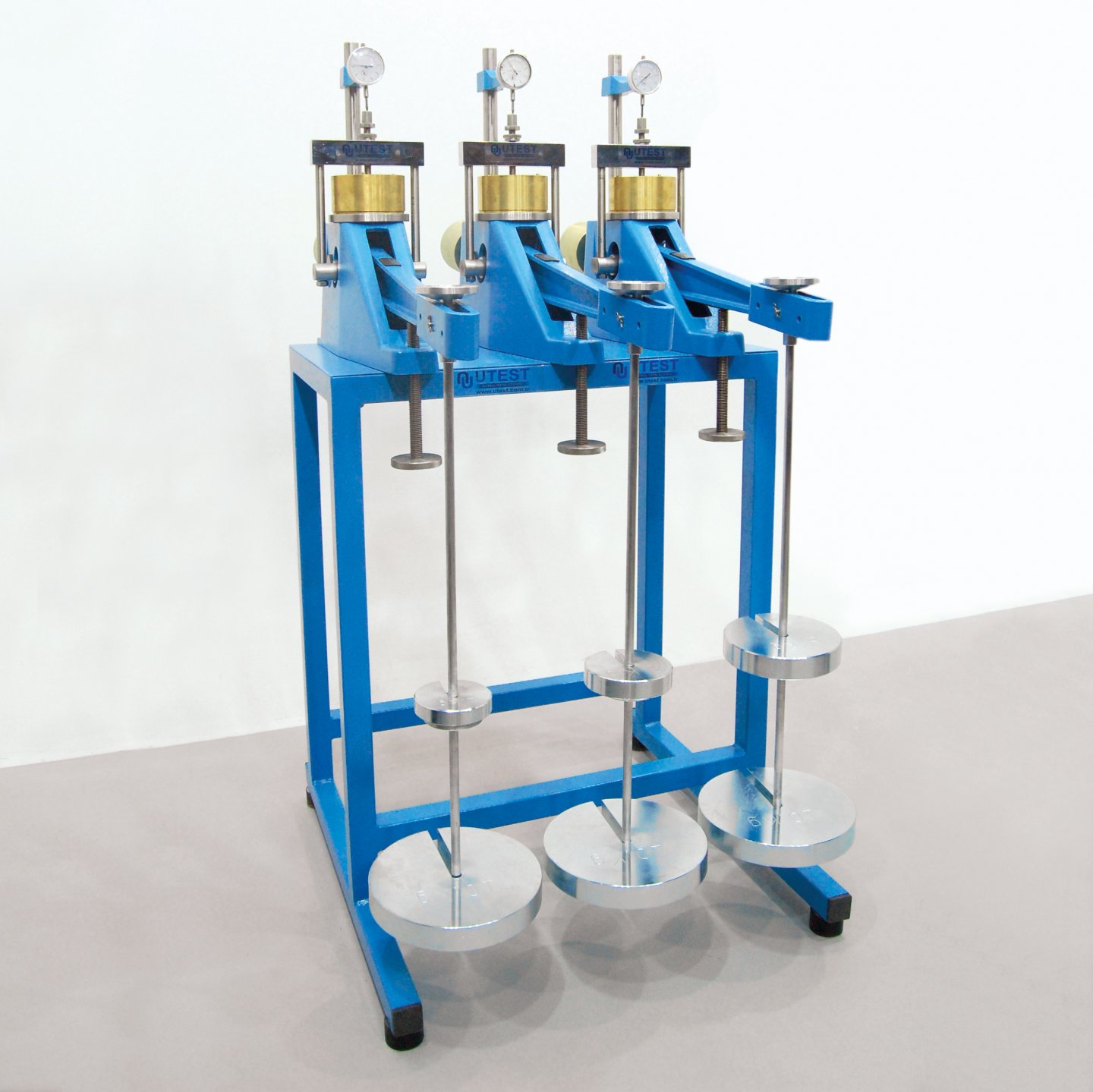

UTS-0300 Ön Yüklemeli Ödometre gövdesi, her türlü sarsıntı etkisini en aza indirmek için yüksek dayanımlı ve rijit bir yapıda üretilmektedir. Çerçeve üç alternatif yükleme oranlı ( 9:1, 10:1 ve 11:1)  kaldıraç düzeneğine sahiptir. Kaldıraca denge ağırlığı ve kaldıraç desteği monte edilmiştir. Hücre platformu, tüm UTEST konsolidasyon hücrelerini kabul edebilecek şekilde üretilmiş olup hücrenin yük altında tam bir merkezleme yapmasını sağlayan merkezleme yatağına sahiptir.

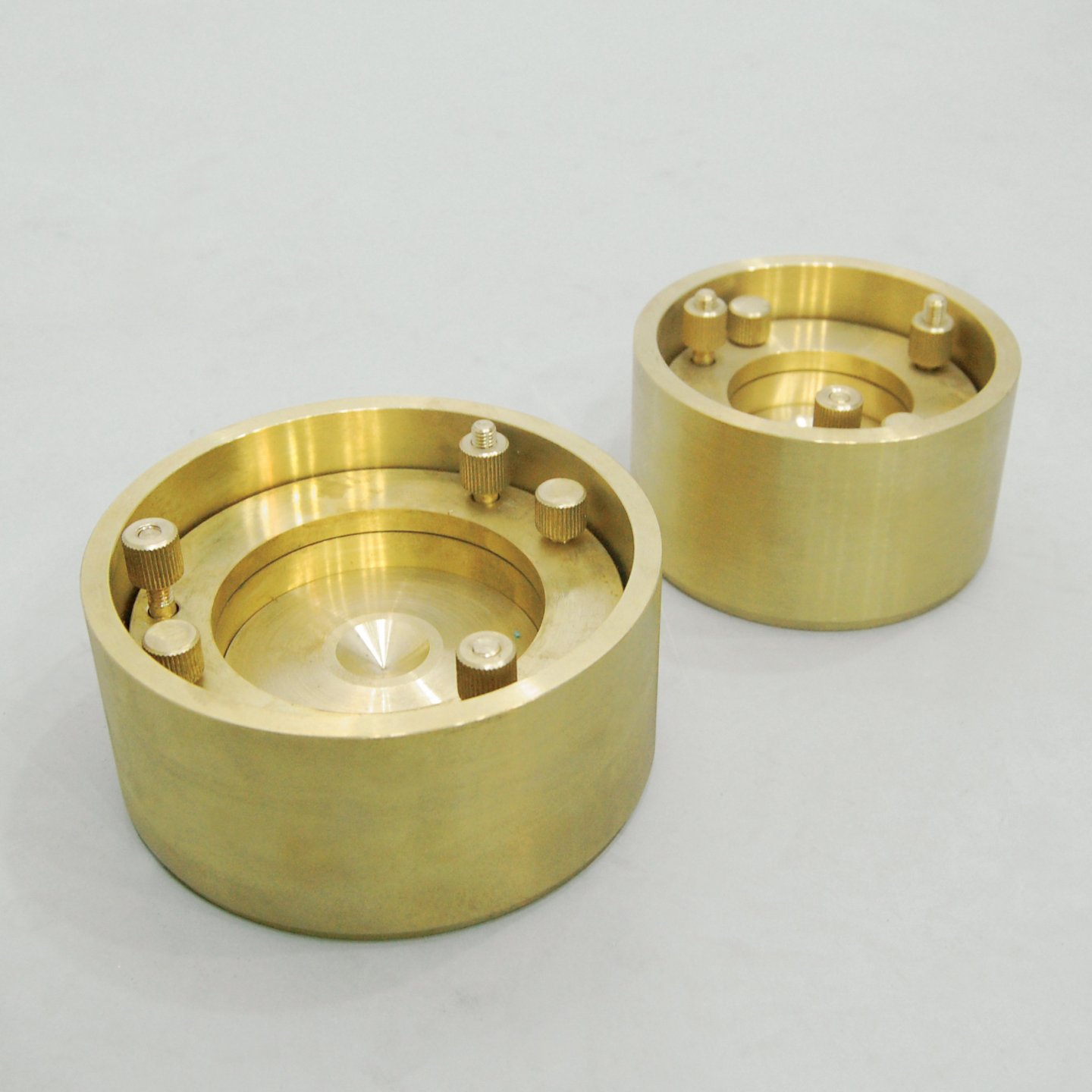

UTEST sabit halkalı konsolidasyon hücreleri ilgili standartlara uygun olarak paslanmaya dayanıklı malzemelerden üretilmiştir. Hücre içine yerleştirilmiş olan rezervuar, numunelerin gerektiğinde tamamen su içinde batırılmış bir halde tutulmasına olanak vermektedir. Bütün hücreler ; alt ve üst poroz taşı, yükleme başlığı ve kesme (numune) halkası ile beraber temin edilmektedir.

Tek eksenli konsolidasyon deneyi, geçirgenliği az toprakların konsolidasyon özelliklerinin belirlenmesinde kullanılır.

Deney, örselenmemiş numuneler üzerinde yapılır. Bu deneyden ve sınıflandırma deneylerinden elde edilen veriler ile zeminin yükleme geçmişine ait bilgiler ve konsolidasyon deneyinden elde edilen sonuçlar zeminin yük altındaki davranışı hakkında bir tahminde bulunulmasını sağlar.

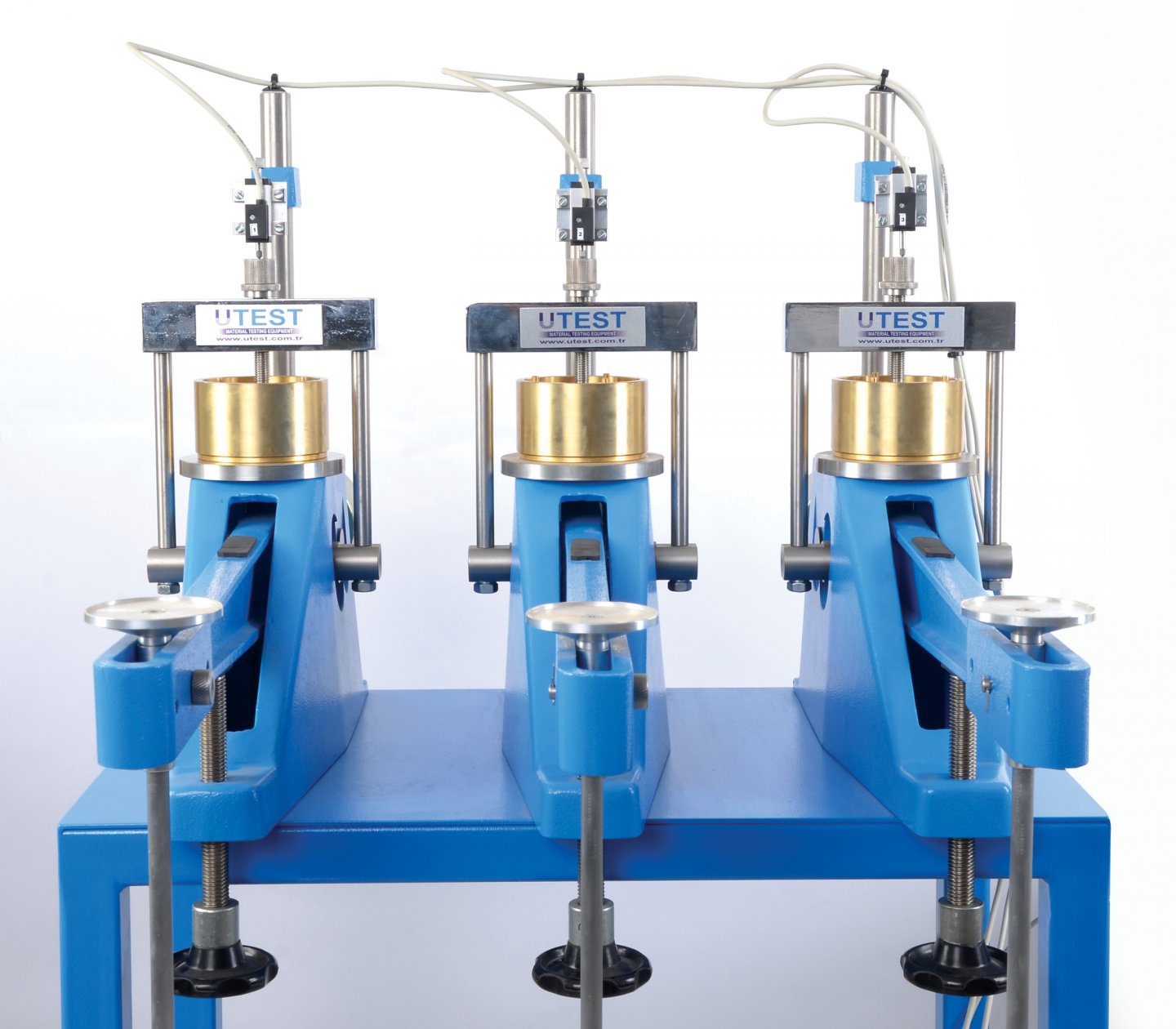

Konsolidasyon hücresi, komparatör saati veya deplasman sensörü ve data logger, sehpa, ağırlıklar,  konsolidasyon numunesi hazırlama aparatları ve kalibrasyon diskleri  ayrıca sipariş edilmelidir.

Veri Toplama & Bilgisayar Yazılımı

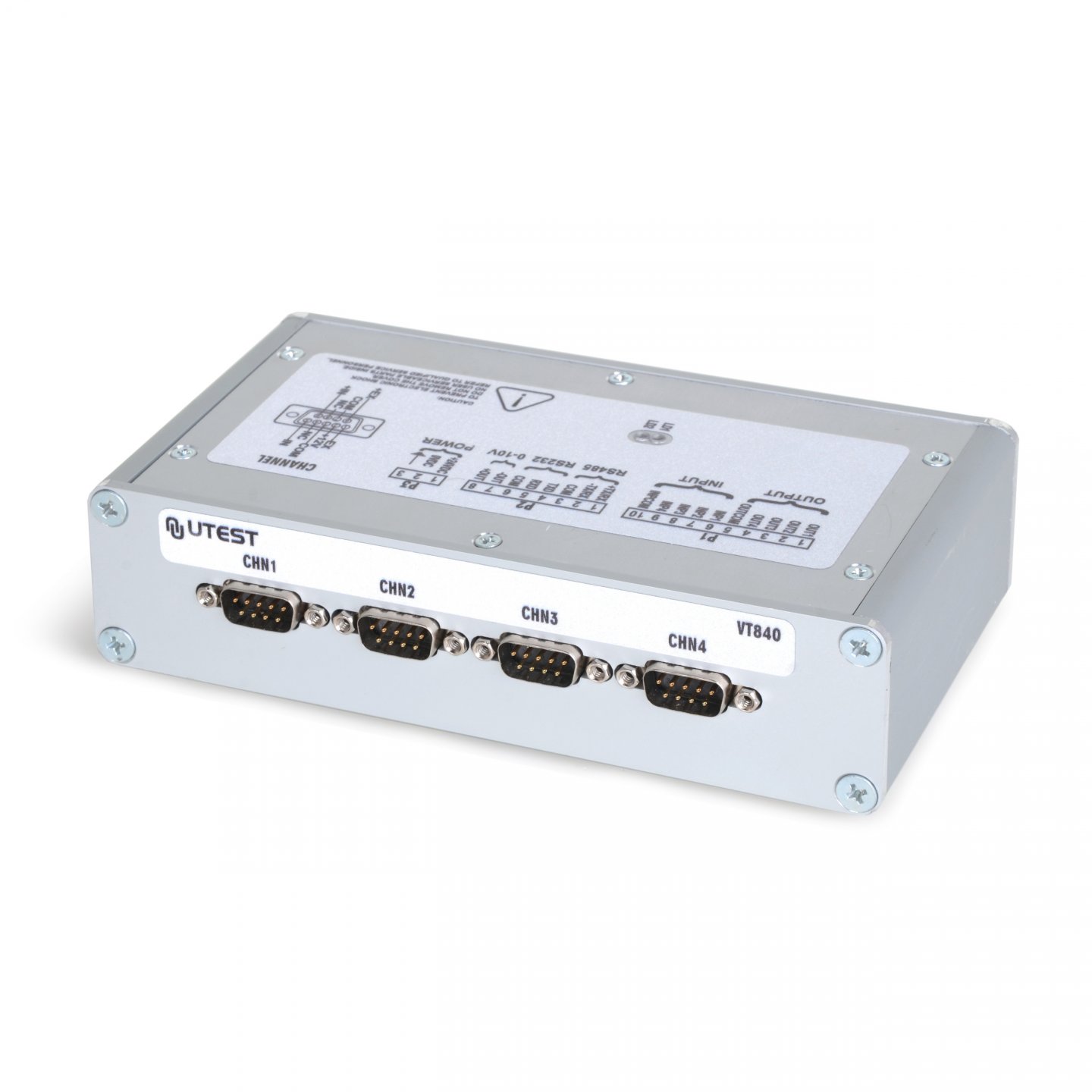

4 veya 8 kanallı statik veri toplama ünitesi (UTG-0320 veya UTG-0325) zamana karşı boy değişimi verilerinin kaydında kullanılır.

  • Yüksek çözünürlük: 260.000 nokta.
  • Bilgisayar ve yazıcı için seri bağlantı.
  • 32 bit ARM risk mimarisine sahip işlemcili CPU kart.
  • Yer değişimi ölçüm sensörleri için 4 veya 8 analog kanal.

Utest konsolidasyon deney yazılımı ASTM D2435, D3877, D4546, BS 1377:5 ve AASHTO T216 standartlarına uygun olarak veri toplama üniteleriyle birlikte kullanılmaktadır. Boy değişim sensörlerinin veri toplama ünitesine ve veri toplama ünitesinin bilgisayara bağlanmasında RS232 seri port kullanılır. Konsolidasyon yazılımının kullanılması için veri toplama ünitesinin konsolidasyon aşamasında açık olması gerekmektedir. Boy değişim verilerinin zamana karşı değişimi yazılım üzerinden izlenebilir. Kullanıcı, veri kaydını yazılım üzerinden başlatabilir ve kayıt sürecini durdurabilir. Deneyde uygulanacak basınç artış adımları ve veri kayıt aralıkları kullanıcı tarafından belirlenebilir veya yazılım üzerinden seçilebilir.

Konsolidasyon yazılımında yer alan 8 farklı sütuna, 8 farklı basınç değerleri atanabilir. Kullanıcı ayrıca dikey deplasman değerlerini bu sütunlara elle de girebilir. Zaman-deplasman grafikleri hem zaman kare kökü hem de zaman logaritma değeri olarak çizilir. Yazılım karekök T90, T50, T100, mv, Cv gibi mühendislik hesaplama sonuçlarını gösterir. Bu hesaplar en iyi çizgi algoritması kullanılarak standardın gerektirdiği şekilde yapılmaktadır. Bu parametreler üzerinden yorum yapmak için mühendislik bakış açısı gerektiği için tüm deney verileri ve grafikleri, detaylı  incelemeler için Microsoft Excel’e aktarılabilir.

  • Yabancı Dil Desteği ve Özelleştirilebilir Kullanıcı Arayüzü
  • Rapor ve Grafik Çıktılarını MS Excel Çalışma Sayfası Olarak Oluşturma
  • Rapor ve Grafik Taslaklarını Değiştirmede Sınırsız Esneklik

U. Kodu

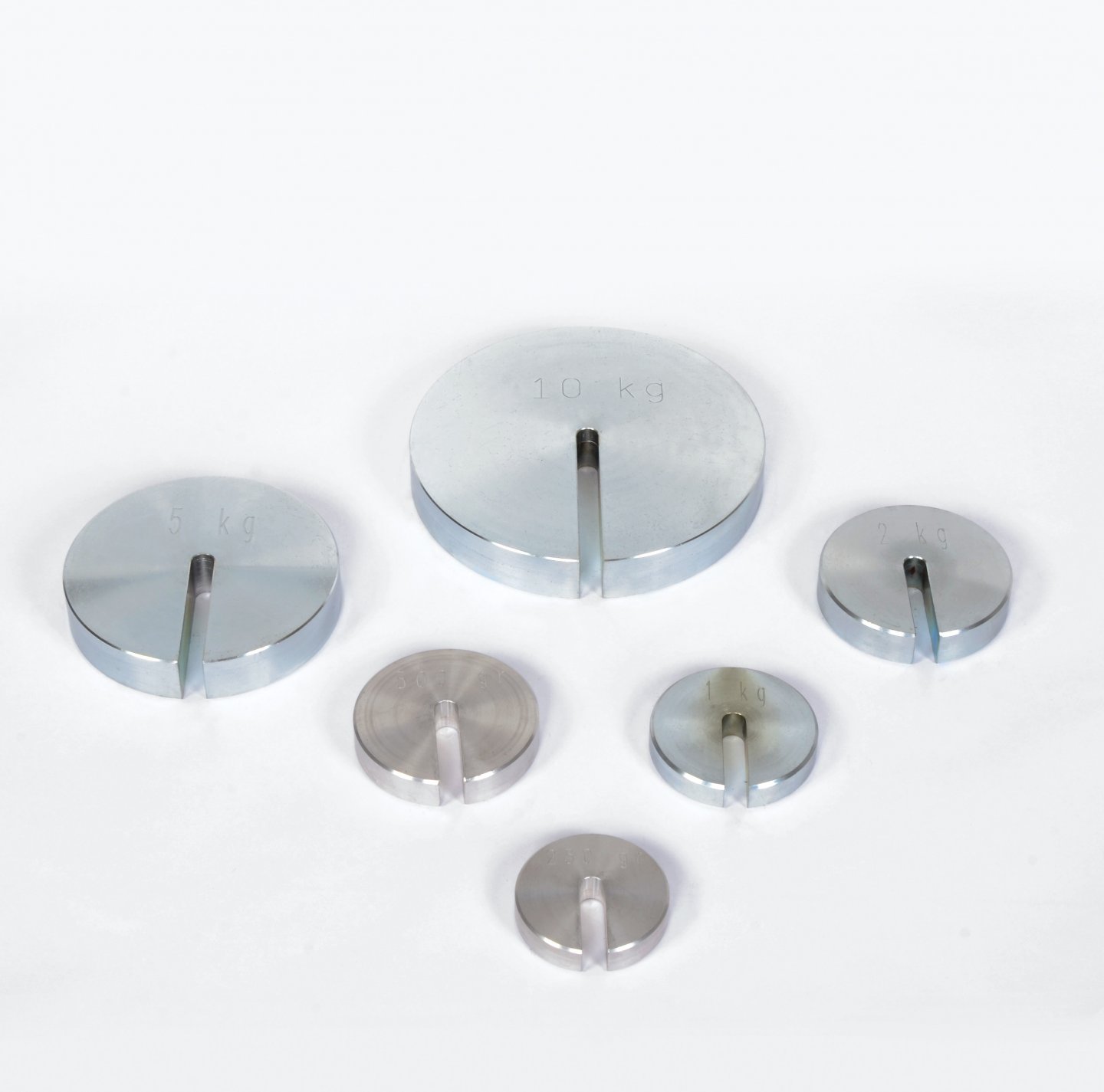

Ağırlık Setleri-Konsolidasyon için

UTS-0340

16 kgf Set

(2) 5 kg, (1) 2 kg, (2) 1 kg, (3) 0,5 kg, (2) 0,25 kg

UTS-0342

32 kgf Set

(1) 10 kg, (3) 5 kg, (2) 2 kg, (1) 1 kg, (3) 0,5 kg, (2) 0,25 kg

UTS-0344

50 kgf Set

(3) 10 kg, (2) 5 kg, (3) 2 kg, (2) 1 kg, (3) 0,5 kg, (2) 0,25 kg

UTS-0346

64 kgf Set

(4) 10 kg, (3) 5 kg, (2) 2 kg, (3) 1 kg, (3) 0,5 kg, (2) 0,25 kg

UTS-0348

80 kgf Set

(6) 10 kg, (2) 5 kg, (3) 2 kg, (2) 1 kg, (3) 0,5 kg, (2) 0,25 kg

Tipik Yüklemeler

Hücre Model No.

UTS-0307

UTS-0309

UTS-0311

Uygulama Türü

Yüksek Basınç

ASTM

BS/TS EN

Numune Çapı

50 mm

2.5 inch ( 63,5 mm)

75 mm

Numune Yüzey Alanı

1963 mm²

4.906 inch²

4416 mm²

Yük Kiriş Oranı

10:1

11:1

9:1

Toplam Yük

64 kg

64 kg

80 kg

Basınç / Gerilim

32  kg/cm2

20 t/ft²

16.3 kg/cm2

Basınç

( 1 kgf lık yük için)

0.5 kg/cm2

0.3125 ton/ft²

0.2 kg/cm2

Boyutlar

750x850x1400 mm

( 3 adet UTS-0300 + UTS-302+UTS-0348 + Aksesuarlar )

Ağırlık (yaklaşık)

180 kg

( 3 adet UTS-0300 + UTS-302+UTS-0348 + Aksesuarlar )
