TRL Dinamik Konik Penetrometre (DKP)

Ürün Kodu

UTS-0095 TRL Dinamik Konik Penetrometre (DKP)

Standartlar

BS 1377:9

UTS-0095 TRL Dinamik Konik Penetrometre (DKP), yapımında bağlayıcı malzeme kullanılmamış yol temel ve alt temel uygulamalarına ait yapısal özelliklerin, yerinde hızlı bir biçimde belirlenmesinde kullanılır.

Cihazın tasarımı Kleyn, Maree ve Savage (1982) tarafından tanımlanan DKP ile benzerdir. 60°’ açılı konik uca, 8 kg lık tokmağın 575 mm’den düşürülmesi ile çalışır. Standart DKP ölçümleri 850 mm derinliğe kadar yapılabilir,  ihtiyaç olduğunda bu ölçüm derinliği uzatma mili ile 2 metreye  kadar artırılabilir

Üzerinde çalışılan zemin türüne göre değişen sayıda düşürme yapıldıktan sonra okuma yapılır. Tipik bir deney birkaç dakika içinde tamamlanabilir. Bunun sonucu olarak normalde deney çukuru açılması yolu ile elde edilebilen bilgiler, DKP kullanılarak daha hızlı ve güvenli bir şekilde elde edilebilir. Arazide daha fazla sayıda ölçüm yapılmasına ve veri elde edilmesine olanak sağlar.

Penetrasyon tokmak seti;  8 kg lık tokmak, tokmak klavuzu,  örs (plastik cetvel sabitleme plakası ile birlite) ve plastik kulptan oluşur.

Boyutlar                         1200x350x200 mm
Ağırlık (yaklaşık)                30 kg

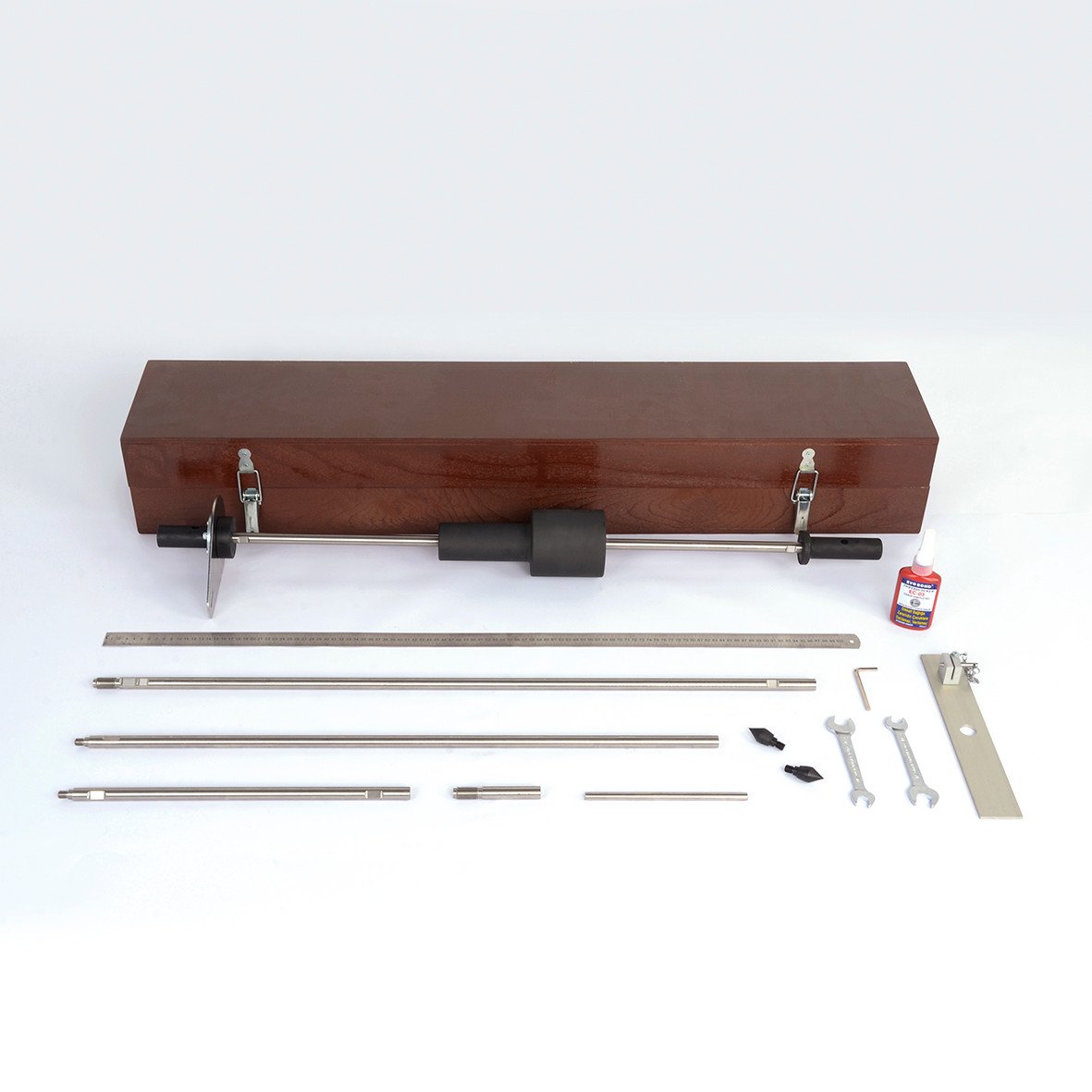

TRL Dinamik Konik Penetrometre aşağıdakiler ile birlikte verilmektedir.

  • Penetrasyon tokmak seti
  • Penetrasyon çubuğu

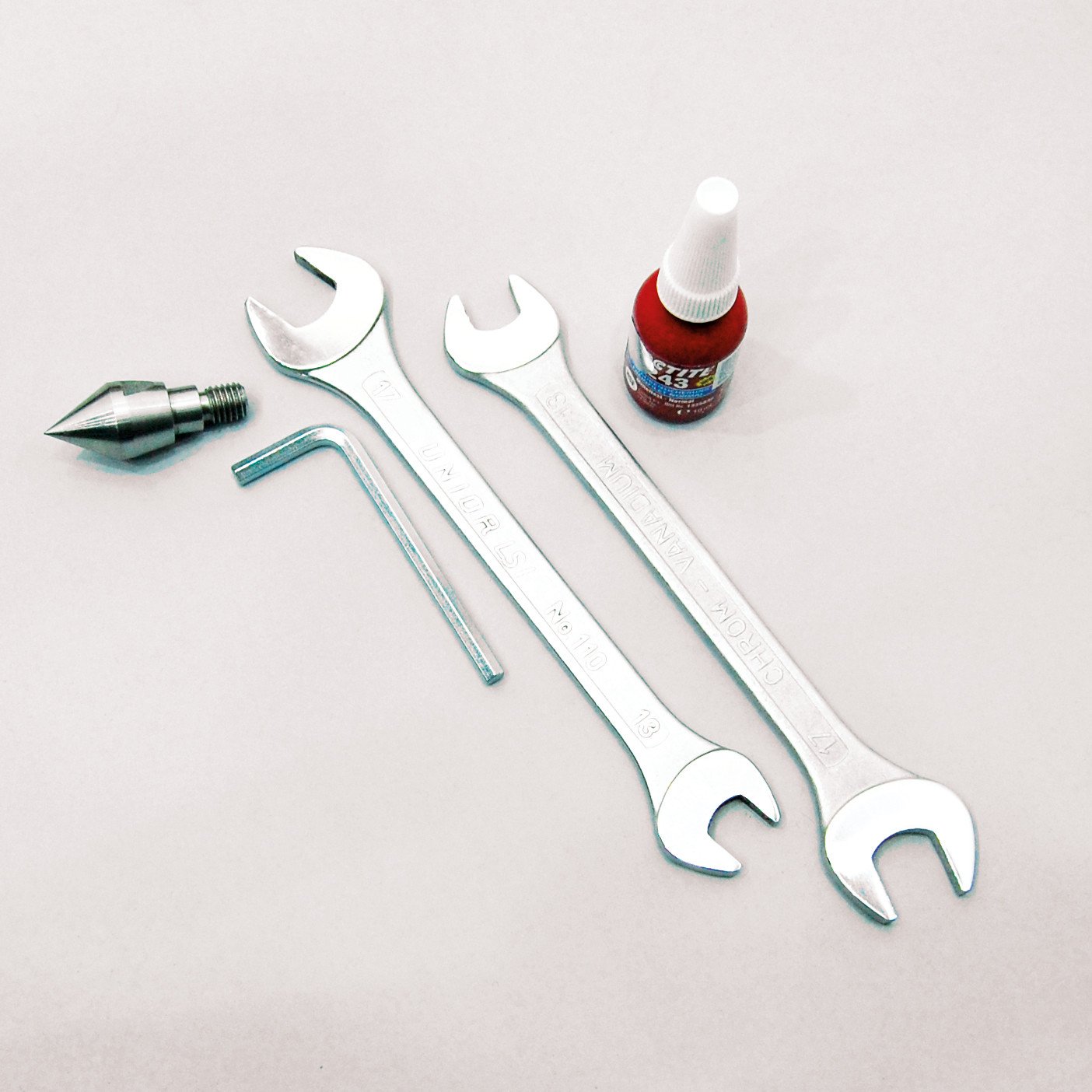

  • Konik uç, 600 lik,2 adet
  • Metal plaka, cetvel bağlantısı için
  • Adaptör, 70mm, uzatma çubukları için,
  • Üst uzatma  çubuğu,
  • Alt Uzatma çubuğu,
  • Açık ağız anahtar, 13 ve 17 mm
  • Allen anahtar, 3 mm
  • Anahtar kolu,
  • Yapıştırıcı, bir şişe, 10cc
  • Kullanım  kılavuzu
  • Çelik cetvel
  • Taşıma çantası, ahşap
